5层粮库仓库及办公楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:2809.64平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 雨水重现期:50年
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:泵房,集水坑
  • 项目所在地:安徽

附件详情

  • 室内消火栓给水系统图
  • 雨水系统图
  • 给排水平面图
  • 水泵房给排水平面图
  • 泵房集水坑排水系统图

附件详情

一层仓库,耐火极限为二级,总建筑面积为1440平方米。建筑高度8.0米,设计内容:室内消火栓给水及灭火器配置。消防水源为消防水泵房提供。办公楼为地上五层,建筑高度15.45m,总建筑面积2809.64m,结构型式为框架结构;建筑物耐火等级为二级,设计使用年限为50年。
,共18张。

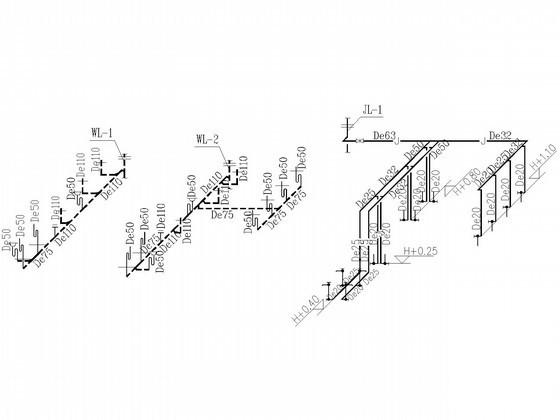

办公楼给排水支管系统图

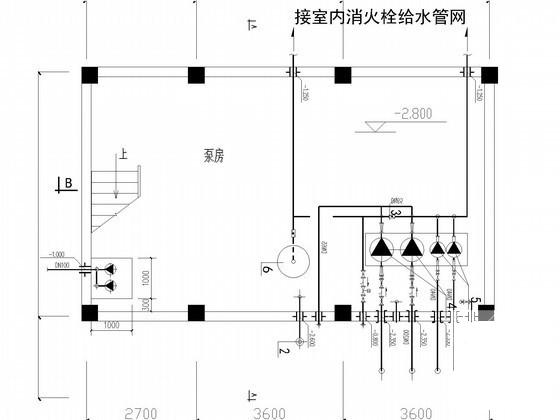

泵房平面图

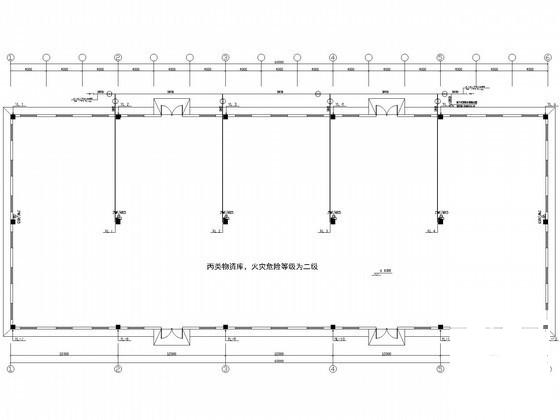

仓库给排水平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
