2层建筑给排水CAD施工大样图(办公楼、综合仓库)

  • 设计说明:有
  • 建筑类别:办公,商业,医疗
  • 建筑高度:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间
  • 项目地址:江西

附件详情

  • 一层给排水
  • 二层给排水平面布置图
  • 给排水系统图
  • 仓库给排水图
  • 屋面给排水平面布置图
  • 消防给水及灭火器平面布置图
  • 屋面消防给水平面布置图
  • 给水系统图
  • 排水系统图
  • 消防给水系统图
  • 卫生间浴室大样图
  • 冷凝水排水系统图

附件详情

该附件为某药业有限公司给排水图纸,该工程包含办公质检楼和综合车间。
综合车间的系统设计内容为:给水系统(采用上行下给的给水方式);排水系统(室内排水系统采用室内污、废水合流,经化粪池处理后由厂区内污水管道排入市政污水管网);消防水系统(耐火等级为二级,火灾危险类别为丙类,室内消火栓用水量10L/S,室外为30L/S)
;灭火器配置系统。
办公质检楼为两层,属于原有房屋改造,设计内容包括生产和生活的给排水配管设计、车间内灭火器配置设计。火灾种类为A类,灭火器按中危险级配置。 室内生活排水与生产废水均排至室外污水管网。

编制于2012年


消防给水及灭火器平面布置图

给排水平面布置图

二层平面

给排水系统图

仓库平面图

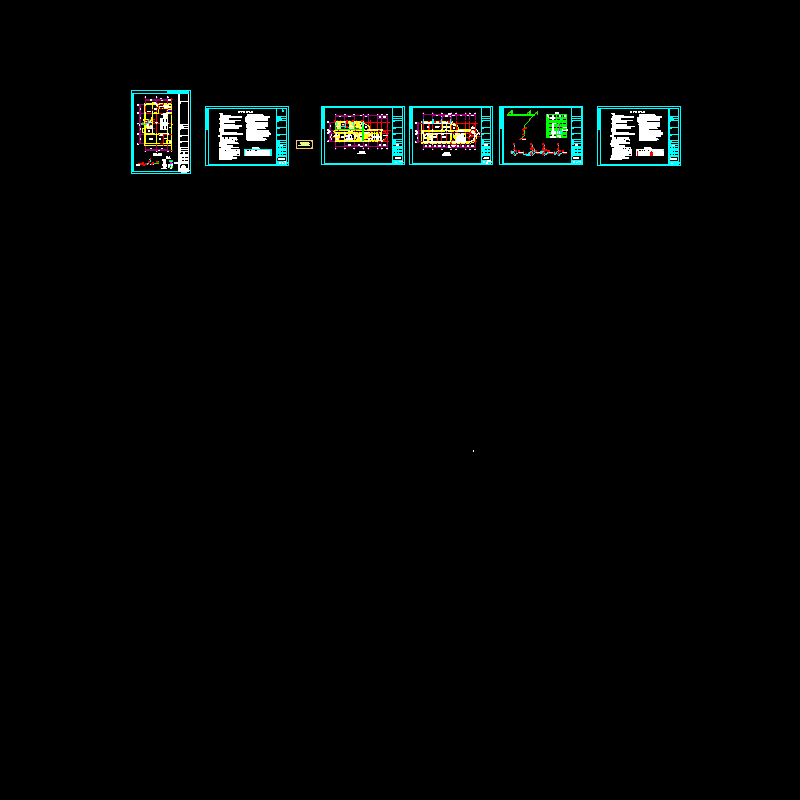

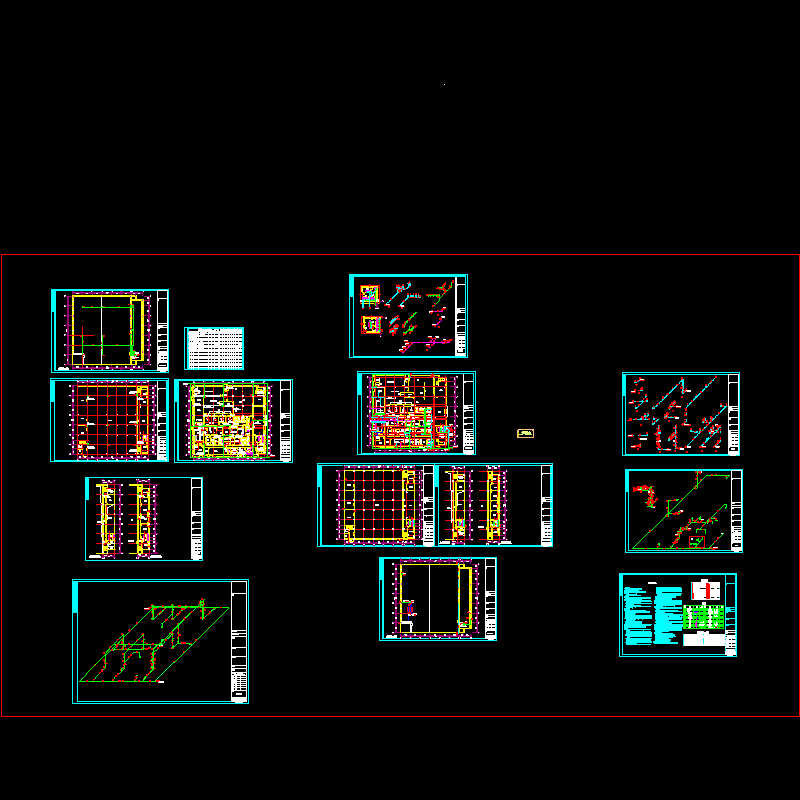

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 水.dwg
    水.dwg
  • 水施工图.dwg
    水施工图.dwg
以上是部分截图,请下载附件后查看完整高清内容
