5层办公楼建筑给排水施工大样图
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：14张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：上海
附件详情
- 资料目录
- 给排水施工说明
- 材料汇总表
- 底层消防及雨水管路 平面布置图
- 二层消防及雨水管路平面布置图
- 三层消防及雨水管路平面布置图
- 四层消防及雨水管路平面布置图
- 五层消防及雨水管路平面布置图
- 屋面消防及给排水管路平面布置图
- 室内消火栓管路系统图
- 喷淋系统示意图
- 卫生间及茶水间给排水管路平面布置图
- 雨水管路系统示意图
附件详情
项目概要：该项目位于上海，是一办公楼建筑给排水项目，建筑共5层，建筑高度为19.5米；
设计范围：生活给水系统、污水系统、雨水系统、
消防系统
等；
共计14张图纸

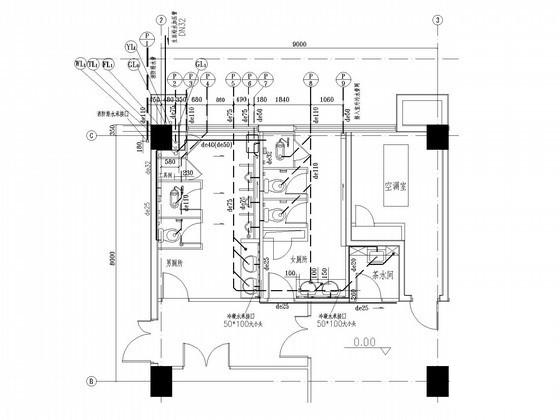

卫生间给排水大样图

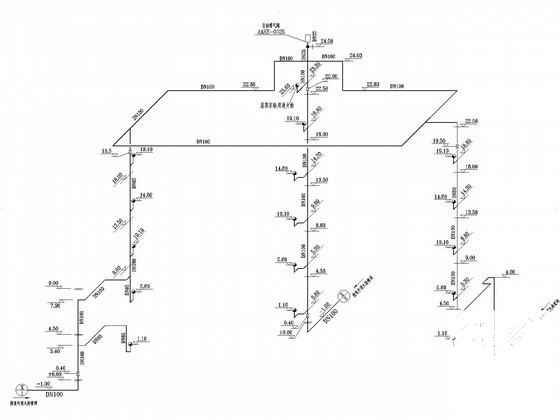

室内消火栓管路系统图

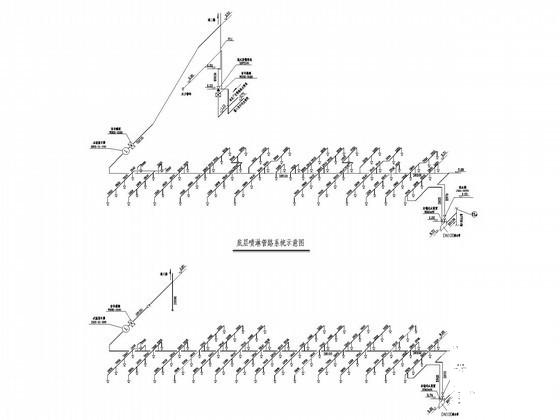

楼层喷淋系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

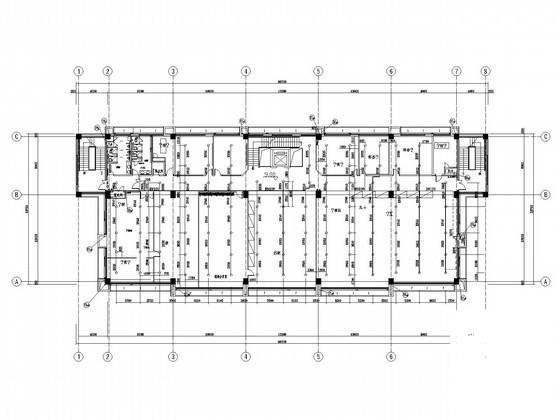

建筑给排水施工 - 1 -
建筑给排水施工 - 2 -
建筑给排水施工 - 3 -
建筑给排水施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.06 MB
- 收藏次数：0
-
文件名称：
附件-995859899796966988888.rar
建筑给排水施工下载
