6层综合办公楼建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：泵房,卫生间
- 项目所在地：广西
附件详情
- 资料目录
- 设计说明
- 图例及主要设备材料表
- 地下一层消火栓给排水平面图
- 首层消火栓给排水平面图
- 二层消火栓给排水平面图
- 三层消火栓给排水平面图
- 四~六层消火栓给排水平面图
- 屋面排水平面图
- 地下一层自喷平面图
- 首层自喷平面图
- 二层自喷平面图
- 三层自喷平面图
- 四~六层自喷平面图
- 给排水平面及系统图一
- 给排水平面及系统图二
- 自喷原理图一
- 消火栓给水原理图一
- 消防水池剖面图
- 泵房大样图
- 泵房接管图
- 自动喷淋系统原理图一
附件详情
项目概要：该项目位于广西，是综合办公楼建筑给排水项目，建筑层数为地上六层，地下一层；建筑高度23.1米；建筑类别为综合楼；
设计范围包括生活给排水系统: 生活给水系统、排水系统及空调冷凝水排放系统、消防给水系统: 消火栓消防给水系统、自动喷水灭火系统以及灭火器配置。
，共计18张图纸；

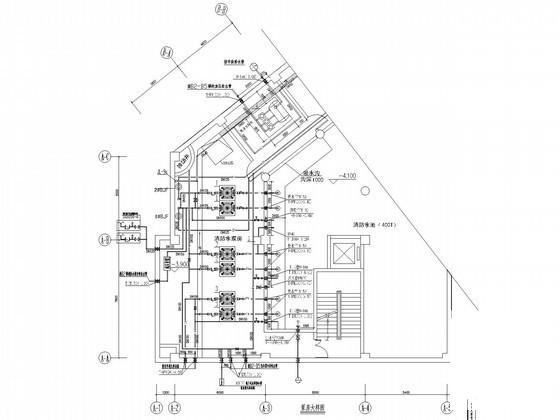

泵房大样图
消防水池剖面图

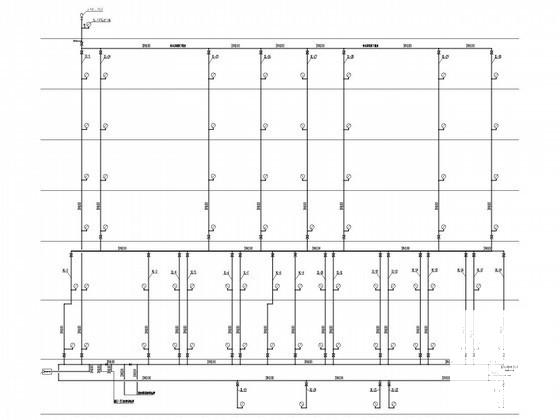

消火栓给水原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.12 MB
- 收藏次数：0
-
文件名称：
附件-995860987687756778995.rar
