16层综合办公楼给排水CAD图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：16层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：23张
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,泵房,卫生间
附件详情
- 设计说明
- 地下室给水及消防平面图
- 地下室排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四-十四层给排水平面图
- 十五层给排水及消防平面图
- 十六层给排水及消防平面图
- 屋面层给排水及消防平面图
- 四－十四层卫生间给排水大样图
- 空调冷凝水管安装图
- 水泵给排水系统图
- 消防,生活给水系统原理图
- 给排水系统图
附件详情
该项目是一综合办公楼，建筑层数为16层，建筑高度为52.8米；
设计范围：生活给水系统、生活污废水系统、消火栓给水系统、自动喷水灭火系统；
共计23张图纸；

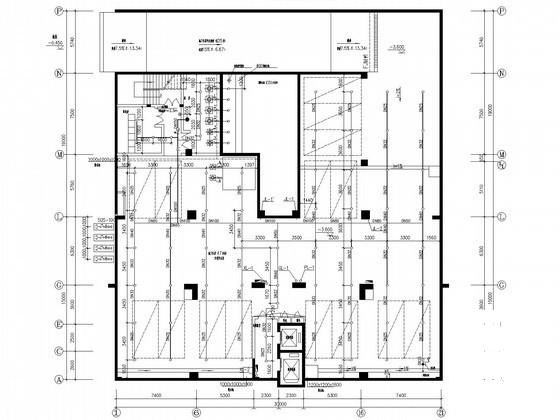

地下室自动喷淋平面图

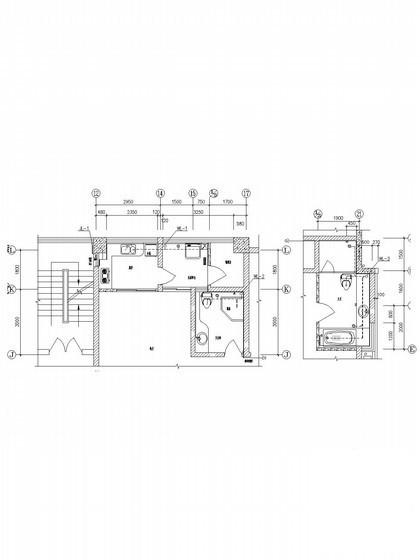

卫生间给排水大样图
生活储水箱管位图
水泵供水系统图
给排水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
