4层办公楼给排水设计施工大样图
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计面积：2760平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,干式灭火系统
-
供水方式：市政供水
-
排水体制：污废合流
-
排水技术：重力排水
-
雨水重现期：10年
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：15
-
热水供应方式：集中热水供应
-
项目所在地：贵州
-
设计详细说明：有
项目概要：
该项目为贵州凯里数据中心建设项目办公楼，地上四层。本建筑总建筑面积2760平方米，建筑高度 17.60米（室内外高差0.45m）。
设计范围：
该资料范围包括本建筑内的给水排水系统、热水系统、室内消火栓系统及雨水系统。
管道系统
：该项目设有生活给水系统、生活热水循环系统、生活排水系统、雨水排水系统、消火栓给水系统。
部分图纸展示：

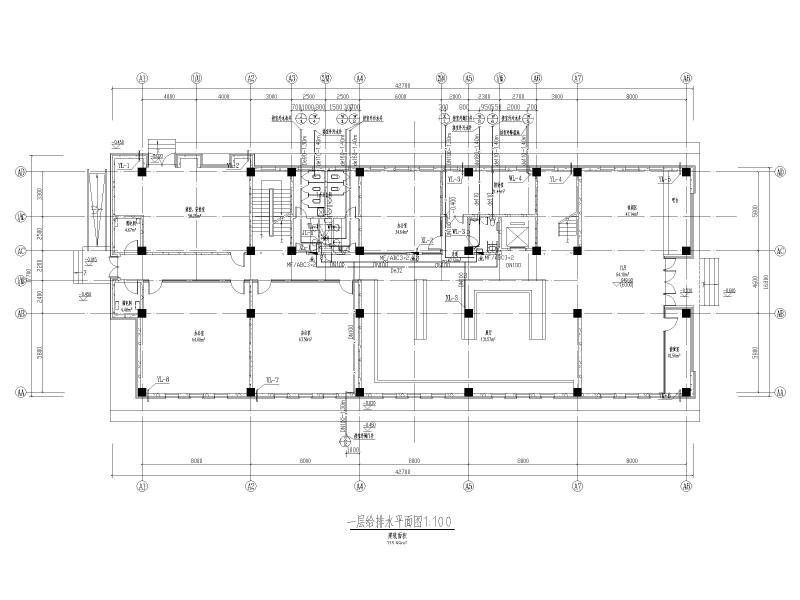

一层给排水平面图

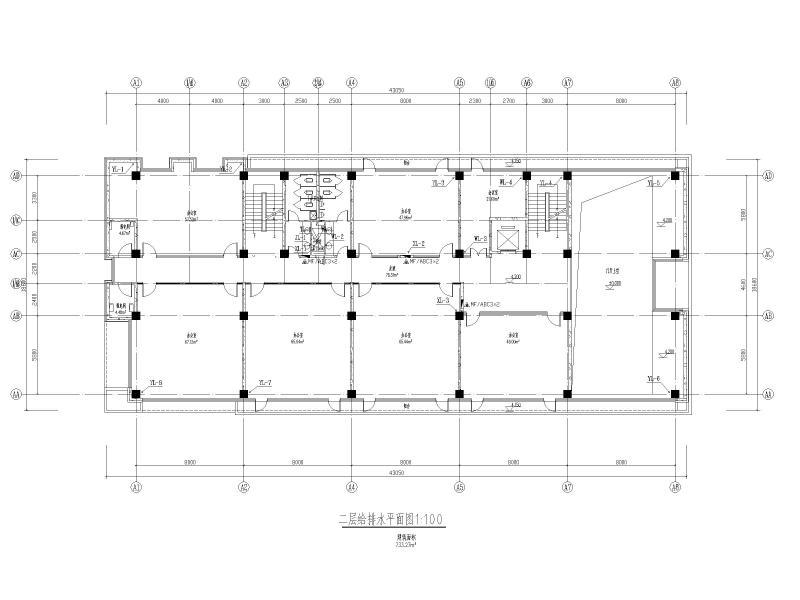

二层给排水平面图

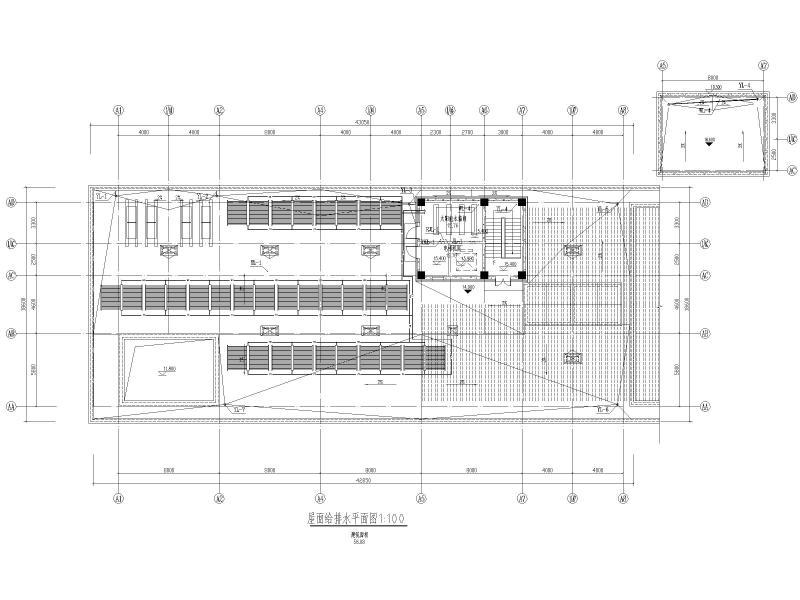

屋面给排水平面图

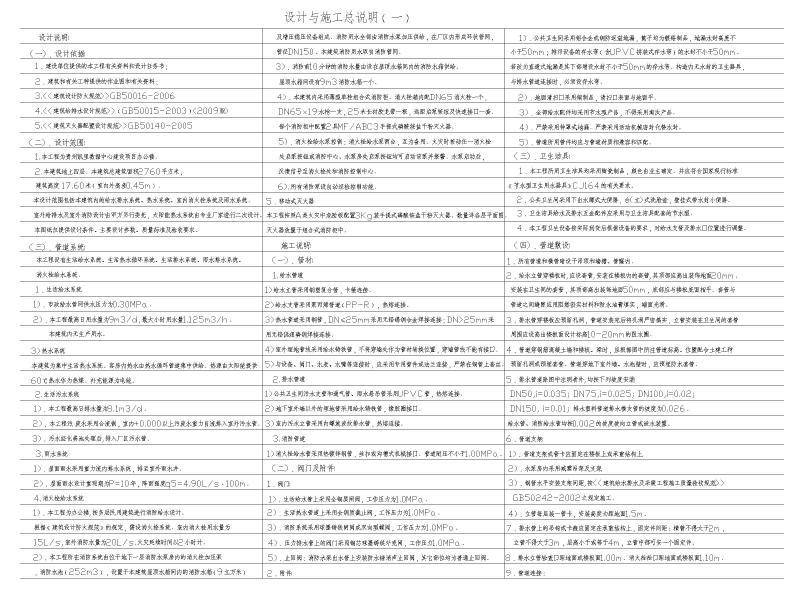

设计与施工总说明（一）

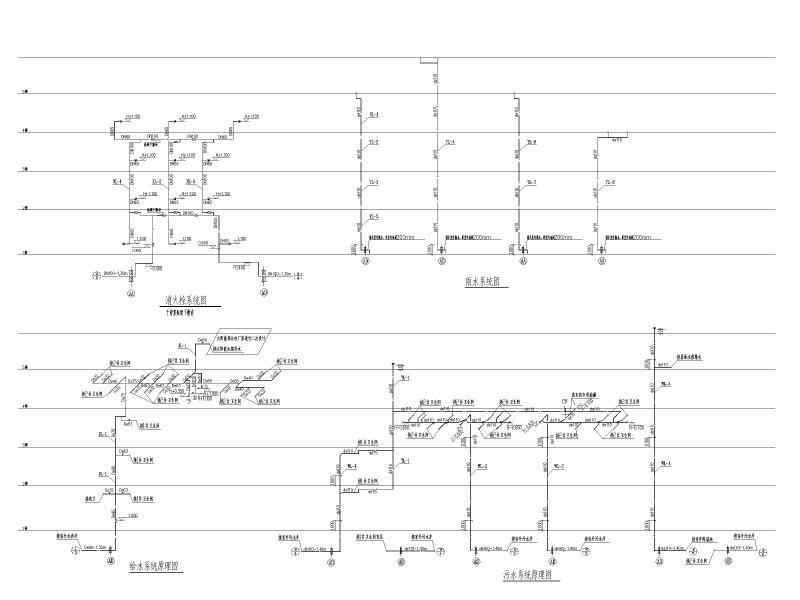

给排水、消防及雨水系统图
太阳能热水系统原理图
1#卫生间大样图
