中央直属粮库建筑图纸(钢筋混凝土)

  • 结构类型:钢结构
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢结构
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 建筑高度:21m
  • 设计效果图:无

附件详情

该项目仓型为21米跨预应力钢筋混凝土拱板屋盖平房仓建筑,面积均为1299平方米 。檐口标高8米,轴线尺寸60.0X21.0米。堆粮高度为6米。

资料包含:设计说明、做法表、各层平面图、立面图、剖面图、 节点详图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

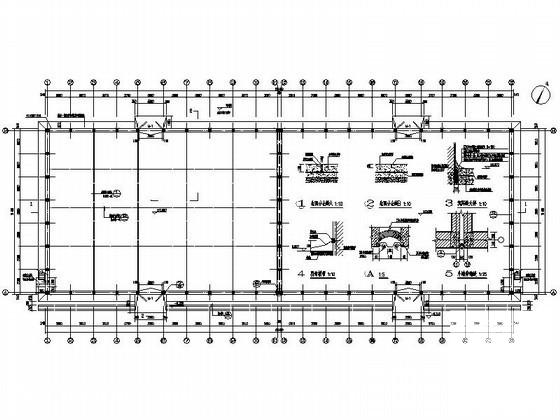

  • 中央直属粮库建筑图纸(钢筋混凝土) - 1
    第 1 张图

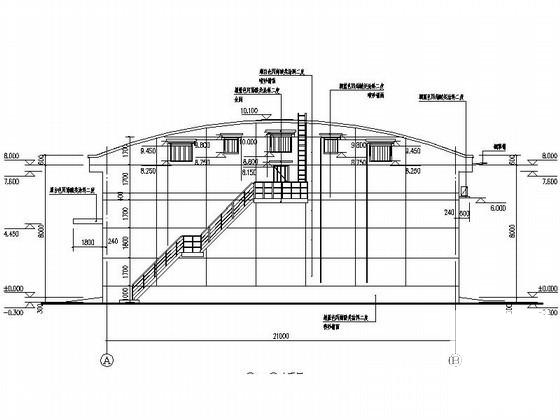

  • 中央直属粮库建筑图纸(钢筋混凝土) - 2
    第 2 张图

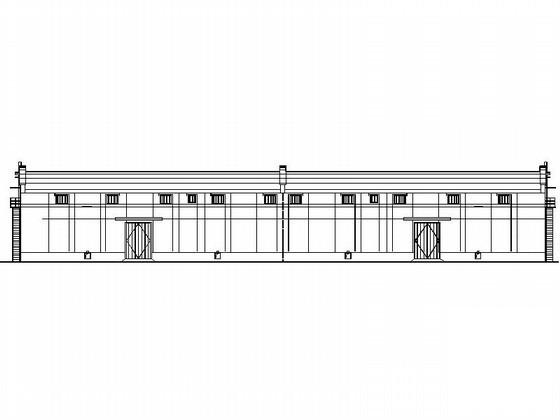

  • 中央直属粮库建筑图纸(钢筋混凝土) - 3
    第 3 张图
  • 中央直属粮库建筑图纸(钢筋混凝土) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
