26层大数据园区综合体二标11#楼电施平面图及系统图
-
建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：20791.5平方米
-
建筑地上层数：26层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
地下室用途：设备用房
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：贵州
该附件为贵州广电园区高层办公楼11#
电气施工图
，
该资料范围:1.电力配电系统;2.照明系统;3.建筑物防雷、接地系统;4.火灾自动报警系统;电气火灾监控系统、防火门监控系统、消防设备电源监控系统；5.智能消防应急照明疏散指示系统源监控系统;

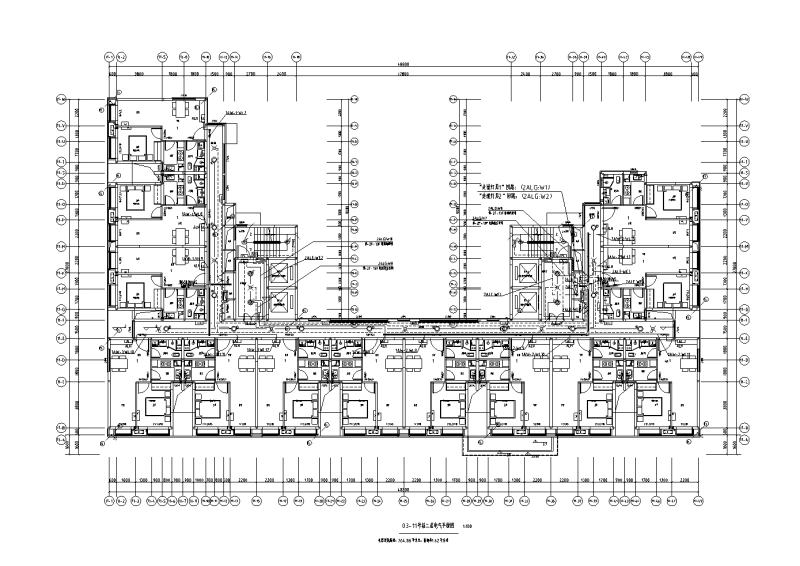

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

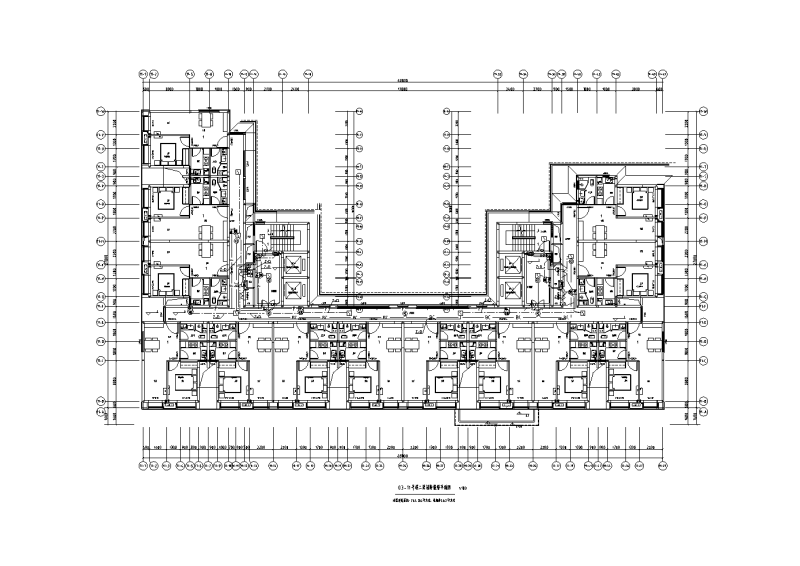

消防报警平面图 -
-

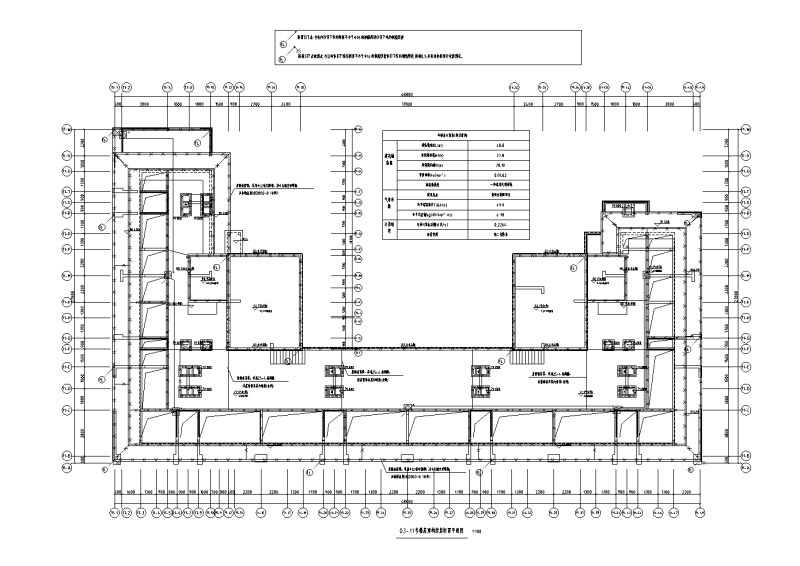

屋顶防雷平面图 -
-

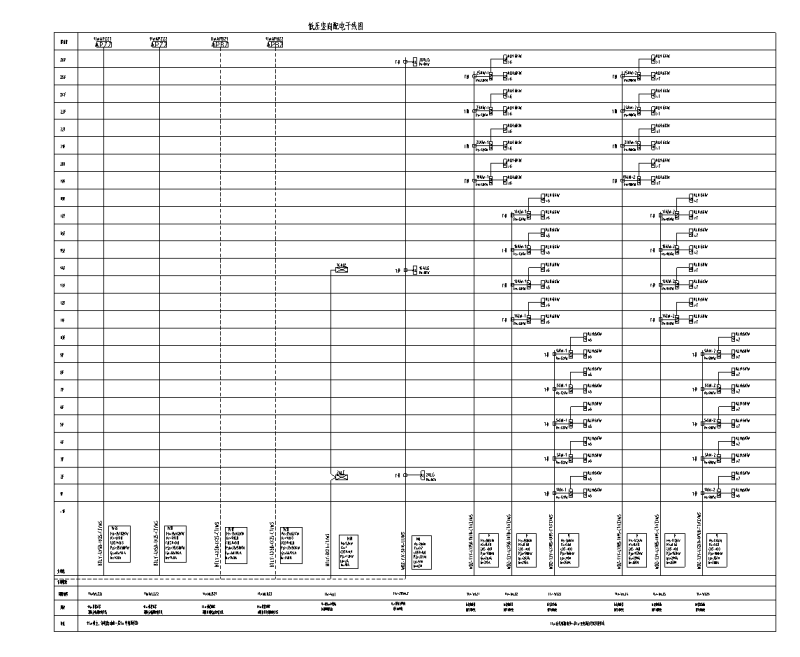

防火门监控系统图 -

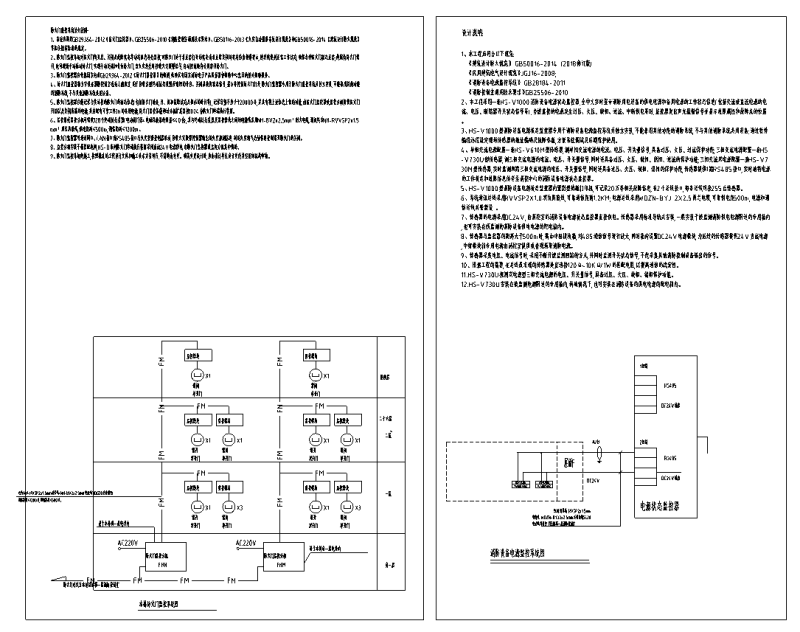

配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
