4层建桥先进制造产业园厂房6#楼电气施工图纸cad平面图及系统图
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：9084.61平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：重庆
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全
设计总说明：1、项目概要：该项目为
重庆省制造产业园厂房6#楼
电气施工图
2021
；建筑类别：该项目丙类多层工业厂房。防火分类：火灾危险性为丙类（非火灾危险性），耐火等级为二级。建筑设计面积：6#厂房建筑面积9084.61平方米。地上四层，建筑高度19.2米。该项目厂房为砼框架结构,抗震设防烈度为6度,设计使用年限为50年。
2、设计范围：该资料包括红线以内的以下内容：
1)、380/220V照明配电系统
2）、防雷与接地系统的设计
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

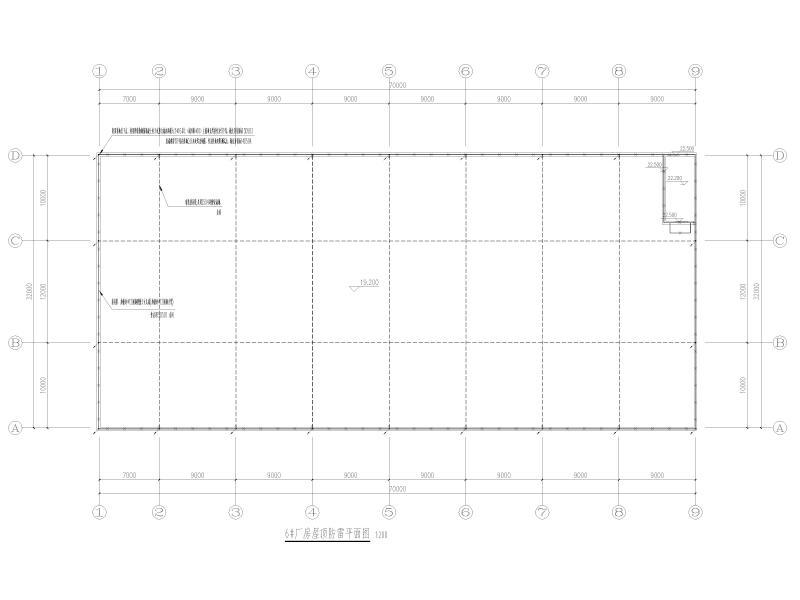

6#厂房屋顶防雷平面图 -

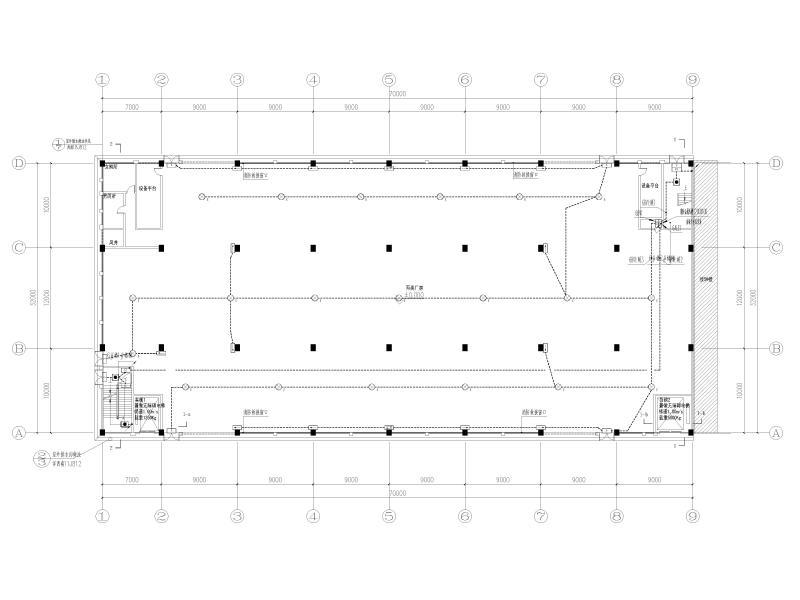

6#厂房一层火灾报警平面图 -

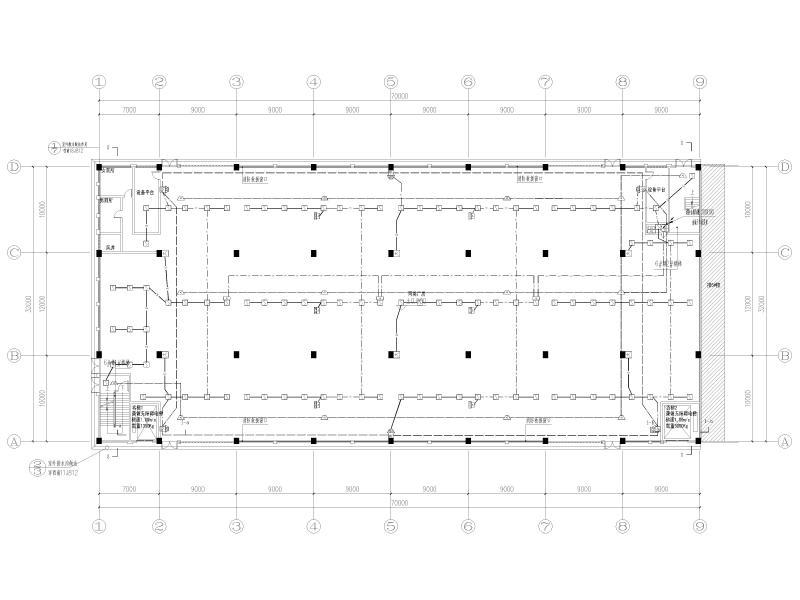

6#厂房一层应急照明平面图 -

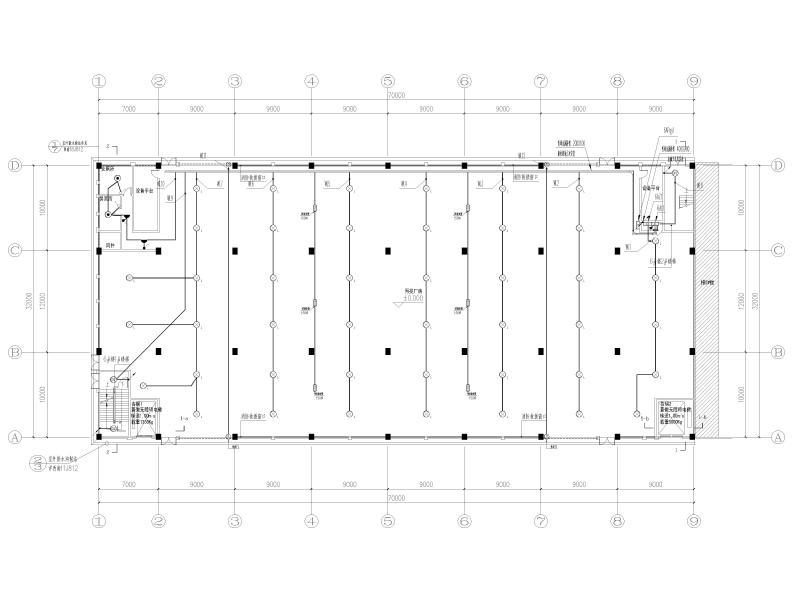

6#厂房一层照明平面图 -

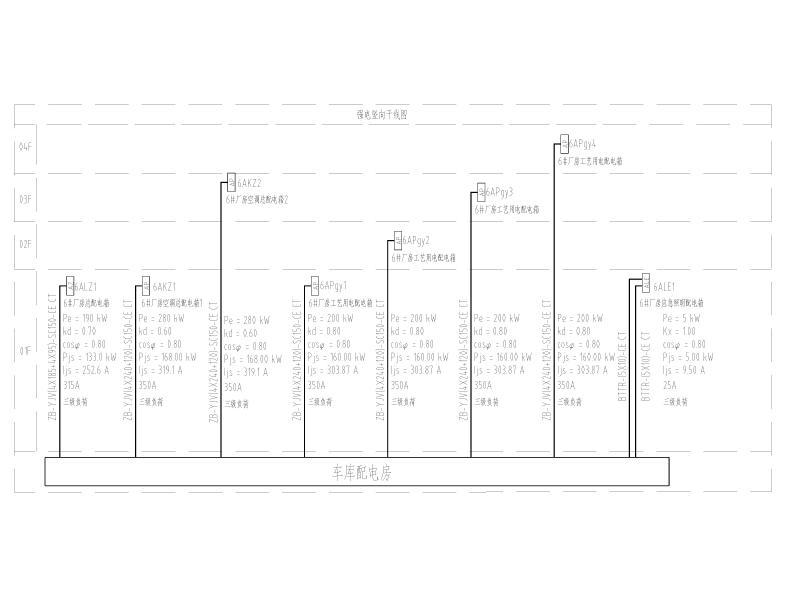

配电干线系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：4.37 MB
- 收藏次数：0
-
文件名称：
附件-996855559779965585.dwg
