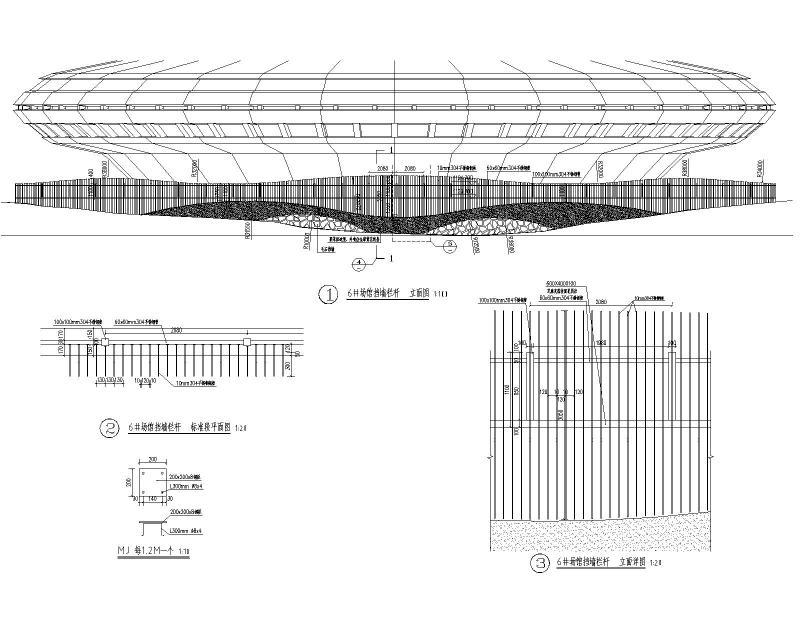

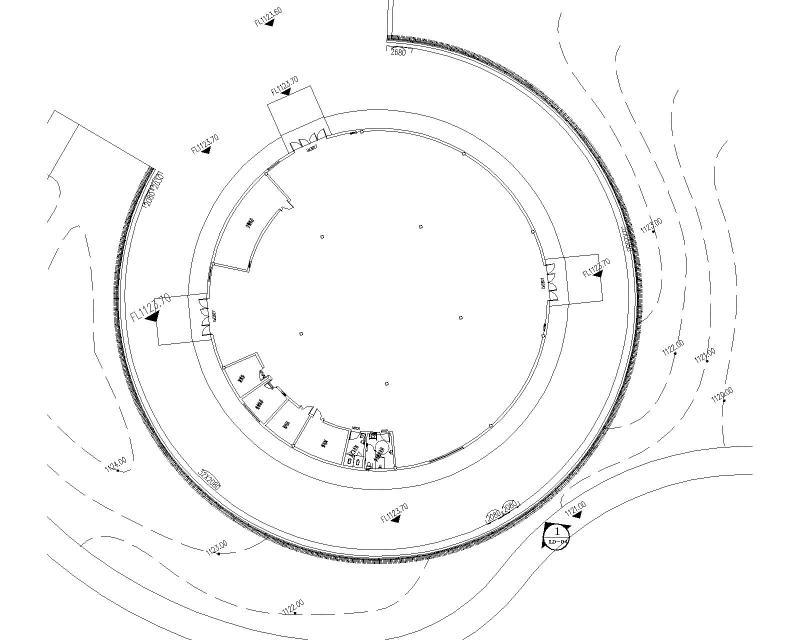

6#场馆挡土墙施工大样图平面图及立面图

该附件为： 航空港经济区科幻谷场馆挡土墙CAD施工图 ，格式为CAD，。

一、挡墙设计详细说明：

1、图中标高尺寸以m计，其余尺寸以mm计；挡墙具体位置及高度，应根据景观进行调整；挡墙断面按尺寸表选择；

2、挡墙及基础采用C20毛石砼浇筑，毛石含量不应大于30%

3、毛石强度等级不低于Mu40，要求中风化，无裂纹，中部最小厚度不小于200mm，且不大于500mm

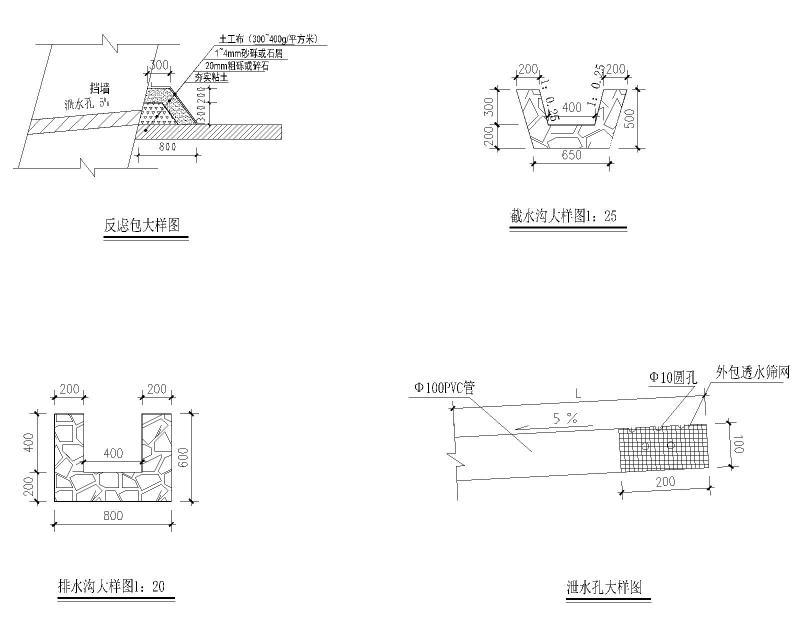

4、坡面设置泄水孔，底排泄水孔距离坡底500mm，梅花形布置，间距为2.5皿；坡顶截水沟、坡底排水沟、反虑包按大样图施工；

5、挡墙每10m~15m设置一道伸缩缝，缝宽20mn~30mm，塞入沥青麻筋等弹性材料，塞入滦度不小于200mm

6、墙后填土为碎石土，碎石含量不小于70%，分层填筑分层夯实，分层厚度不大于500m，压实系数不小于0.93

7、对于其余部分挡墙，平面位置及高度见总图，依据挡墙高度按照大样表选取断面

8、其他未尽事宜，按相关规范执行；

二、相关图片：
