5#场馆给排水施工大样图消防平面图及系统图

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 大样节点:卫生间
  • 项目所在地:贵州
项目概要:该项目为 州省5#馆项目 给排水施工图 (含大样图)
设计范围: 给水系统、排水系统、消防系统、消防栓系统。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

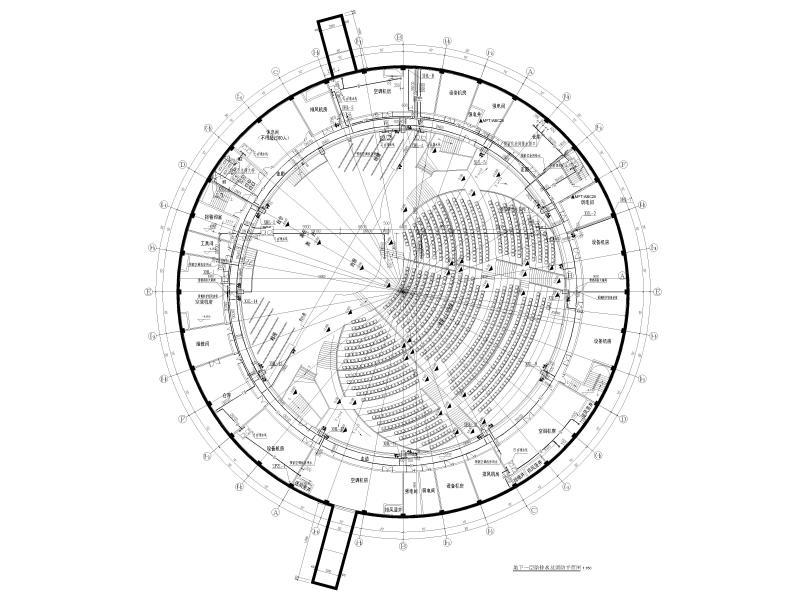

  • 地下一层给排水及消防平面图
    地下一层给排水及消防平面图

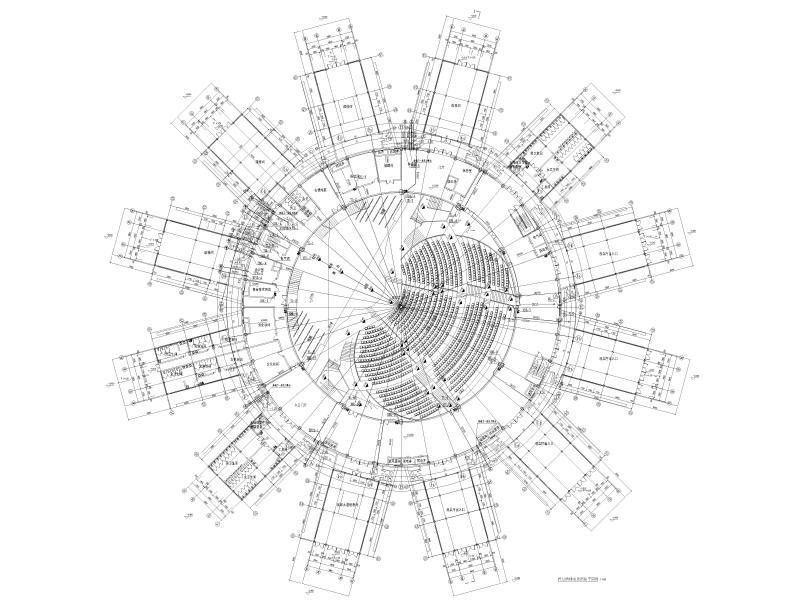

  • 首层给排水及消防平面图
    首层给排水及消防平面图
  • 首层喷淋平面图
    首层喷淋平面图
  • W3卫生间排水平面图
    W3卫生间排水平面图
  • W3卫生间给水轴侧图
    W3卫生间给水轴侧图
以上是部分截图,请下载附件后查看完整高清内容
