市殡仪馆工程边坡支护施工大样图含计算书cad平面布置图

该附件为: 市殡仪馆建设项目边坡支护工程施工图.dwg ,格式为dwg,包含:施工图 设计说明 计算书,节点清晰,同类工程推荐下载参考。
一、项目概要:
建设场地位于xx殡仪馆内,主要拟建1栋4F低层建筑物及地下车库(-1F),形成的挖方岩土质混合基坑边坡最高13.46m(ab),基坑土质边坡最高6.2m(bc 等),土质环境边坡最高 8.0m(B9B10)。
按上述设计场平高程进行场平及基坑开挖后,将形成基坑边坡及环境边坡,先分类介绍如下∶
(1)基坑边坡
根据设计意图,拟建场地将在-1F地下车库周边形成基坑边坡,边坡高度5.7~11.5m,以挖方岩质边坡为主,局部为挖方土质边坡。
(2)环境边坡:
根据设计意图,将在拟建守灵服务楼西部、南部及南东侧形成8段环境边坡,边坡高度1.2~8.0m,以挖填方土质边坡为主。
二、执行规范:
《建筑边坡工程技术规范》(GB50330-2013);
《混凝土结构设计规范》(GB50010-2010)(版);
《建筑地基基础设计规范》(GB50007-2011);
《建筑边坡工程施工质量验收规范》(DBJ/T50-100-2010)。
《建筑基桩检测技术规范》(JGJ106-2014)
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

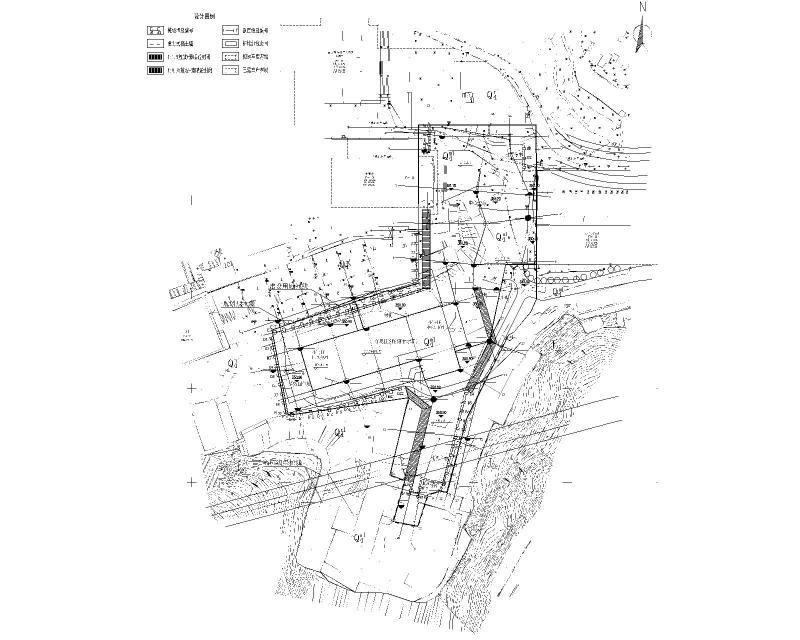

  • 基坑平面布置图
    基坑平面布置图
  • 边坡立面布置图
    边坡立面布置图
  • 挡墙及水沟大样图
    挡墙及水沟大样图
  • 工程地质剖面图
    工程地质剖面图

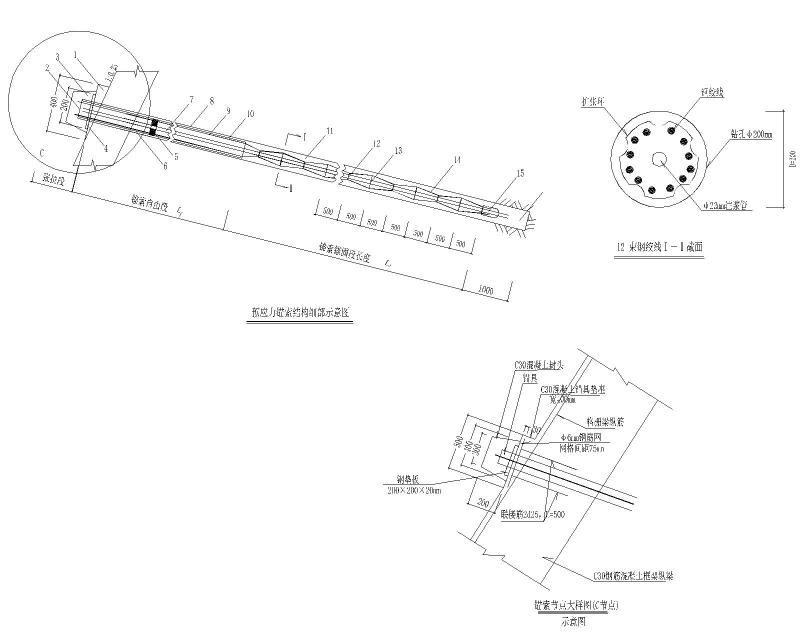

  • 锚索结构大样图
    锚索结构大样图
  • 桩间结构大样图
    桩间结构大样图
以上是部分截图,请下载附件后查看完整高清内容
