铁路隧道施工作业指导书133页附CAD图纸（开挖支护）

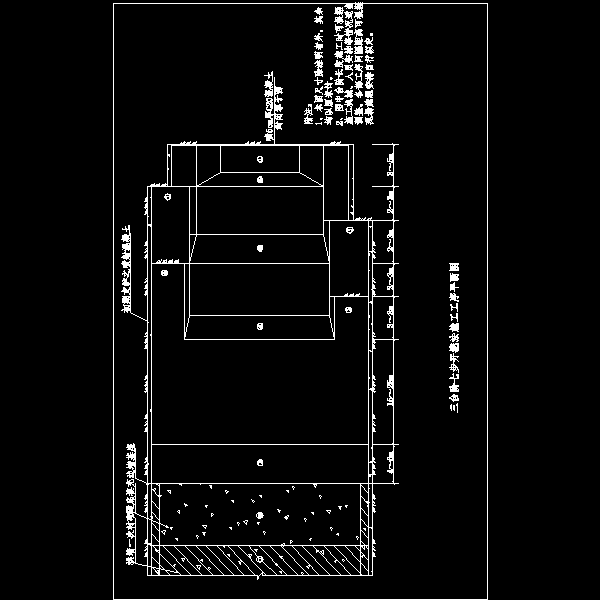

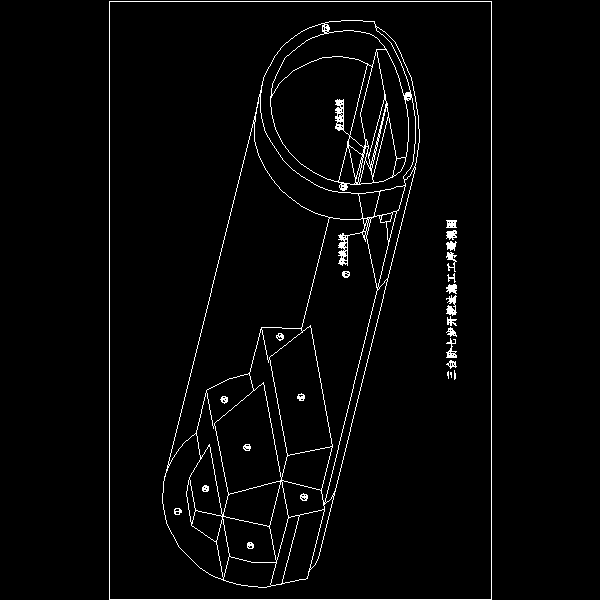

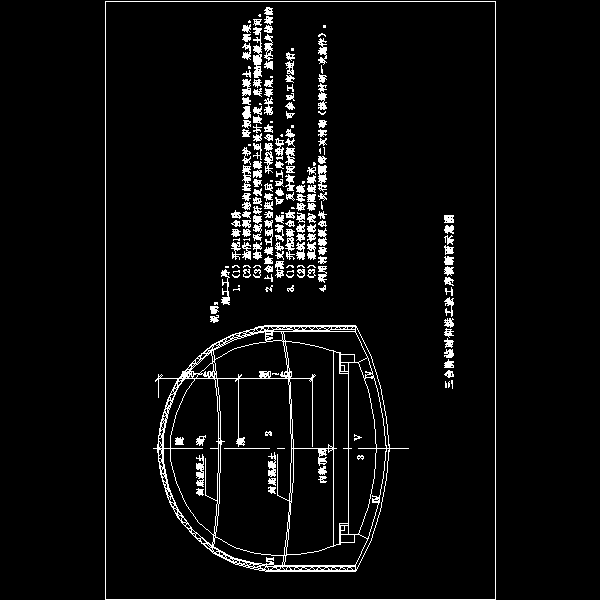

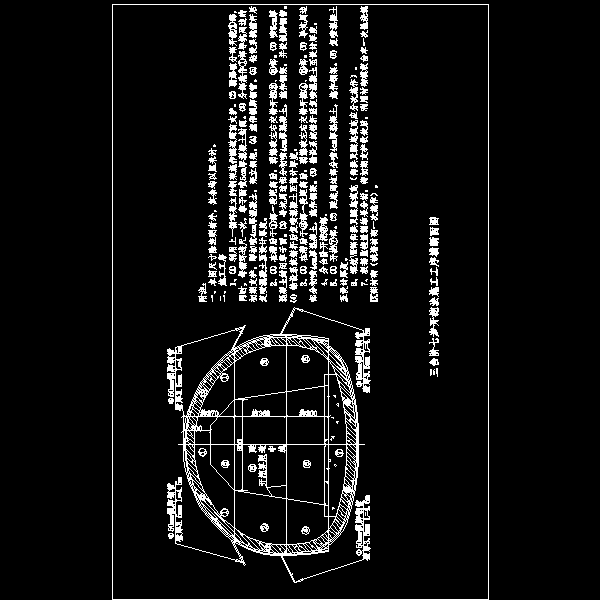

资料对铁路隧道洞口工程、喷射混凝土、洞身开挖、锚杆施工、钢架及钢筋网施工、管棚及超前小导管施工作业、衬砌施工、隧道防排水、围岩监控量测等分项工程作业提出具体施工要求及技术要求，对相同工程施工有指导作用。 　　洞身开挖施工程序：超前地质预报→测量放线→钻孔→装药起爆→通风排烟→清危排险→出渣→进入下道工序……钢架弯制完成后，先在加工场地上进行试拼。各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm，连接底板螺栓孔眼中间误差不超过±5mm；型钢钢架平放时，平面翘曲小于2cm 　　洞口施工工艺流程图、人员设备表、端翼墙模板安装允许偏差和检验方法、端翼墙基坑开挖尺寸偏差和检验方法、洞身开挖施工工艺流程图、超前地质预报主要设备配置表、地质超前预报计划表、超前地质预报施工工艺流程图、交叉导线主控网示意图、掏槽眼系数表、装药系数ａ值、全断面法开挖施工工艺流程、台阶法施工工艺流程、环形开挖预留核心土法开挖断面及工艺流程、三台阶临时仰拱法工艺及工序、三台阶七步开挖法施工工艺流程图、CRD法施工工艺流程、喷射砼施工工艺流程图、喷锚施工顺序图、原材料每盘称量的允许偏差、锚杆施工工艺流程图、钢架和钢筋网施工工艺流程图、钢架安装允许偏差、超前长管棚施工工艺流程图、管棚钻孔允许偏差、超前小导管工艺流程图、仰拱及仰拱填充施工工艺流程图、衬砌施工工艺流程图、模板安装允许偏差和检验方法、钢筋加工允许偏差和检验方法、混凝土养护的最低期限、钢筋安装及保护层厚度允许偏差（mm）和检验方法、隧道防排水施工工艺及流程图、防水板铺设施工工艺流程图、防水板吊挂点示意图、塑料防水板主要物理性能、围岩监控量测流程图、地面沉降测点布设示意图、量测频率、变形管理等级表……【CAD图】CRD法施工工序图、测点布置、导向墙结构示意图、全断面法施工工序示意图、三台阶临时仰拱工法工序横断面示意图、三台阶七步开挖法施工工序横断面图、三台阶七步开挖法施工工序平面图及透视图、台阶法施工工序示意图、围岩量测……共计133页，编制于2010年
