隧道工程三台阶临时仰拱法开挖施工方案(喷射混凝土)

附件详情

四、三台阶临时仰拱具体施工方案
4.1、临时支护参数
临时钢架采用I18轻型工字钢,每榀钢架间距与主洞身钢架一致,且与洞身钢架以螺栓连接(接头处加设3mm厚橡胶垫片),洞身钢架架设后在相应位置焊接预埋钢板并预置螺栓,以便临时钢架连接,连接钢板接头处焊缝高度不小于6mm;相邻钢架采用HRBΦ22钢筋连接,环向间距1m,焊接于钢架内翼缘除;每台阶两侧拱脚锁脚锚管采用2根Φ42无缝钢管,壁厚5mm,L=3.5m;采用C25喷射混凝土,临时封底厚15cm,钢架与初喷混凝土间要喷射密室、粘结…………
4.3 、施工方法
1、第一步
1) 开挖①部…………
2) 施作①部导坑周边的初期支护。即先初喷厚4cm的混凝土,再铺设钢筋网片,然后人工配合机械架立型钢钢架。钢架施作锁脚锚管,锁脚锚管设置于台阶钢架拱(墙)脚以上30cm高度处,紧贴钢架两侧边沿按下倾角30°打入,并于钢架牢固焊接。拱脚采用钢垫板(规格为200mm×220mm×16mm)。同时,为保证拱脚基础牢固,防止拱顶下沉量过大,对拱脚位置采用槽钢或木板支垫…………
3) 打设径向锚杆后复喷混凝土到设计厚度。底部架立临时仰拱(I18临时钢架),喷射15cm混凝土封闭。开挖过程中,根据施工时围岩的地质情况及监控量测资料调整支护建筑设计结构形式,必要时加设中间竖撑(采用圆木),使围岩支护得到有利的保护和加强…………
2、第二步
1) 在滞后①部3~5m距离后, 先拆除①部1~2榀I18临时钢架,再人工配合机械开挖②部。开挖进尺为1~2榀钢拱架间距…………
2) 导坑周边部分初喷厚4cm混凝土…………
3) 铺设钢筋网片,架立型钢钢架,打设径向锚杆后复喷混凝土到设计厚度…………
4) 架立临时仰拱(I18临时钢架), 打设锁脚锚管,封闭临时仰拱…………
共15页

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

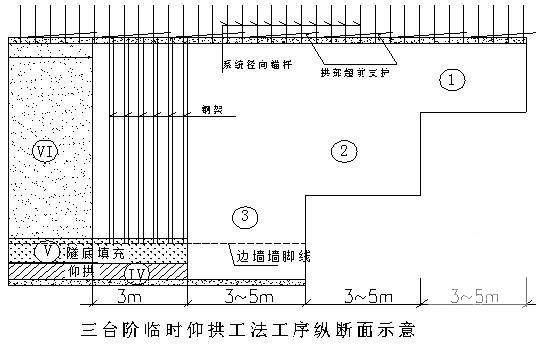

  • 隧道工程三台阶临时仰拱法开挖施工方案(喷射混凝土) - 1
    第 1 张图
  • 隧道工程三台阶临时仰拱法开挖施工方案(喷射混凝土) - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
