隧道工程通风方案及通风布置示意CAD图纸

附件详情

隧道设置为平行的双洞，左右线隧道中线相距45米。左线长2056米，右线长2109米。单洞净宽9.75米，净高5米，路面横坡2%，轮廓为单心圆拱，接圆曲墙。隧道进口为削竹式洞门，出口为端墙式洞门。隧道衬砌结构除洞口浅埋段和洞口偏压段为整体式衬砌结构外，洞内支护衬砌结构均采用以“新奥法”理论为基础和柔性支护体系为主的复合式衬砌结构。

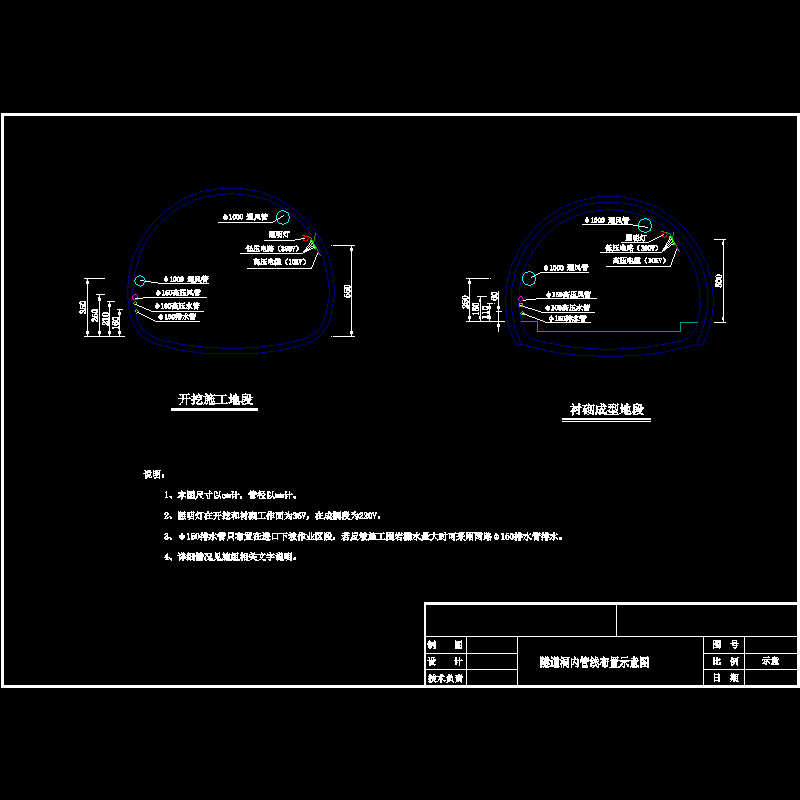

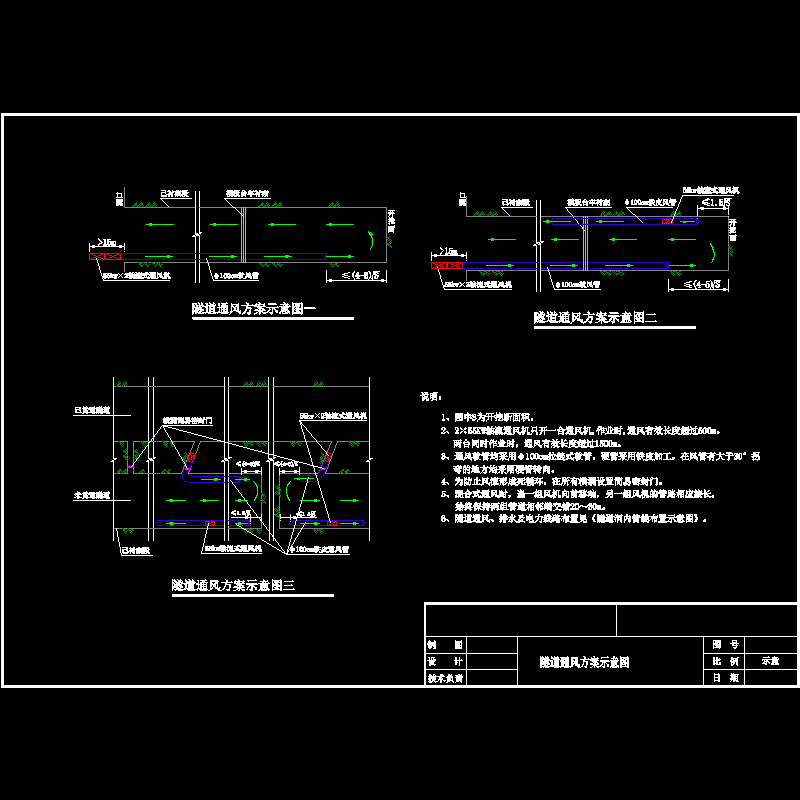

说明：
1、图中S为开挖断面积。
2、2×55KW轴流通风机只开一台通风机,作业时,通风有效长度超过500m。两台同时作业时，通风有效长度超过1500m。
3、通风软管均采用φ100cm拉链式软管。硬管采用铁皮加工，在风管有大于30°拐弯的地方均采用硬管转向。
4、为防止风流形成死循环，在所有横洞设置简易密封门。
5、混合式通风时，当一组风机向前移动，另一组风机的管路相应接长，始终保持两组管道相邻端交错20～30m。
……共计2张，设计于2009年
