高压电缆平洞及附属洞室通风平面布置CAD图纸

高压电缆平洞及附属洞室通风 平面布置图 ,CAD格式

说明:

1、洞口处设置一台2×135kw射流风机,将新鲜风通过风道送到掌子面位置,在帷幕廊道与高压电缆平洞连接处设置一个钢制三通风管,将新鲜风分别送至帷幕廊道两侧,并设置抽出式轴流风机将污风抽排出洞外。

2、施工完帷幕廊道和与引水压力廊道相连接的勘探平洞后,在厂房中心的勘探平洞与帷幕廊道相连接处设置一个钢制三通风管,将新鲜风压入勘探平洞,并设置一个抽出是轴流风机,将污风抽排出洞外。P 3、在厂房中心位置的勘探洞内设置一台55kw×2的的轴流风机,用做风接力。

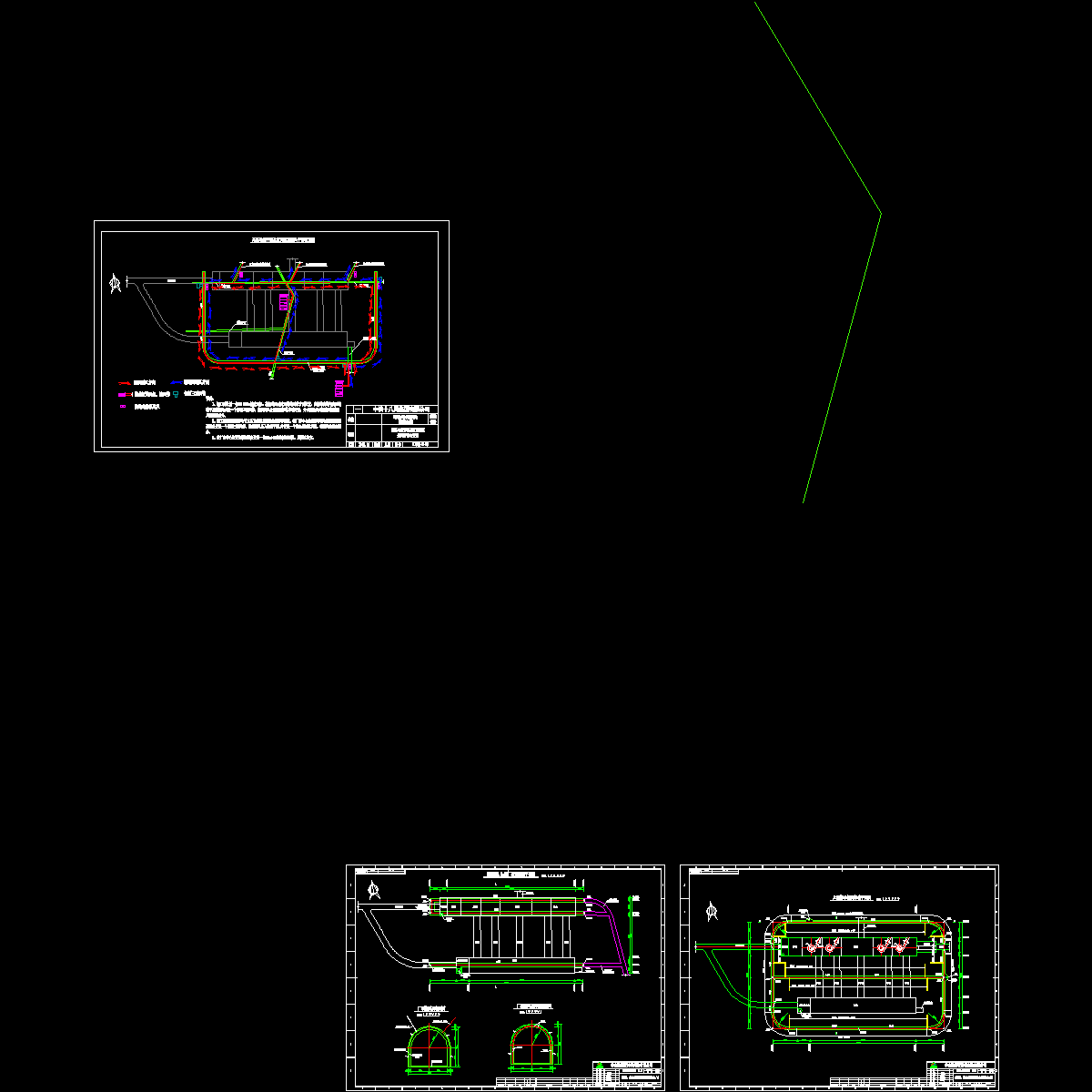

高压电缆平洞及附属洞室通风平面布置图
