高压电缆平洞及附属洞室排水平面布置CAD图纸

高压电缆平洞及附属洞室排水 平面布置图 ,CAD格式

说明:

1、高压电缆平洞洞外及附属洞室图上位置各设置一处集水坑,洞内的水自然流入汇集至集水坑,然后在洞内每个集水坑处安装一台抽水泵将水抽到洞外的集水坑,最后将洞外集水坑内的水抽排至市政管网。

2、在隧道顺坡施工过程中,由于水量较大,为了避免掌子面处积水导致施工不变及浸泡拱脚,在施工过程中,每隔100m设置一处临时集水坑,开挖过程中随时将掌子面的水用移动水泵抽排到临时集水坑,最后再抽排到永久集水坑内。

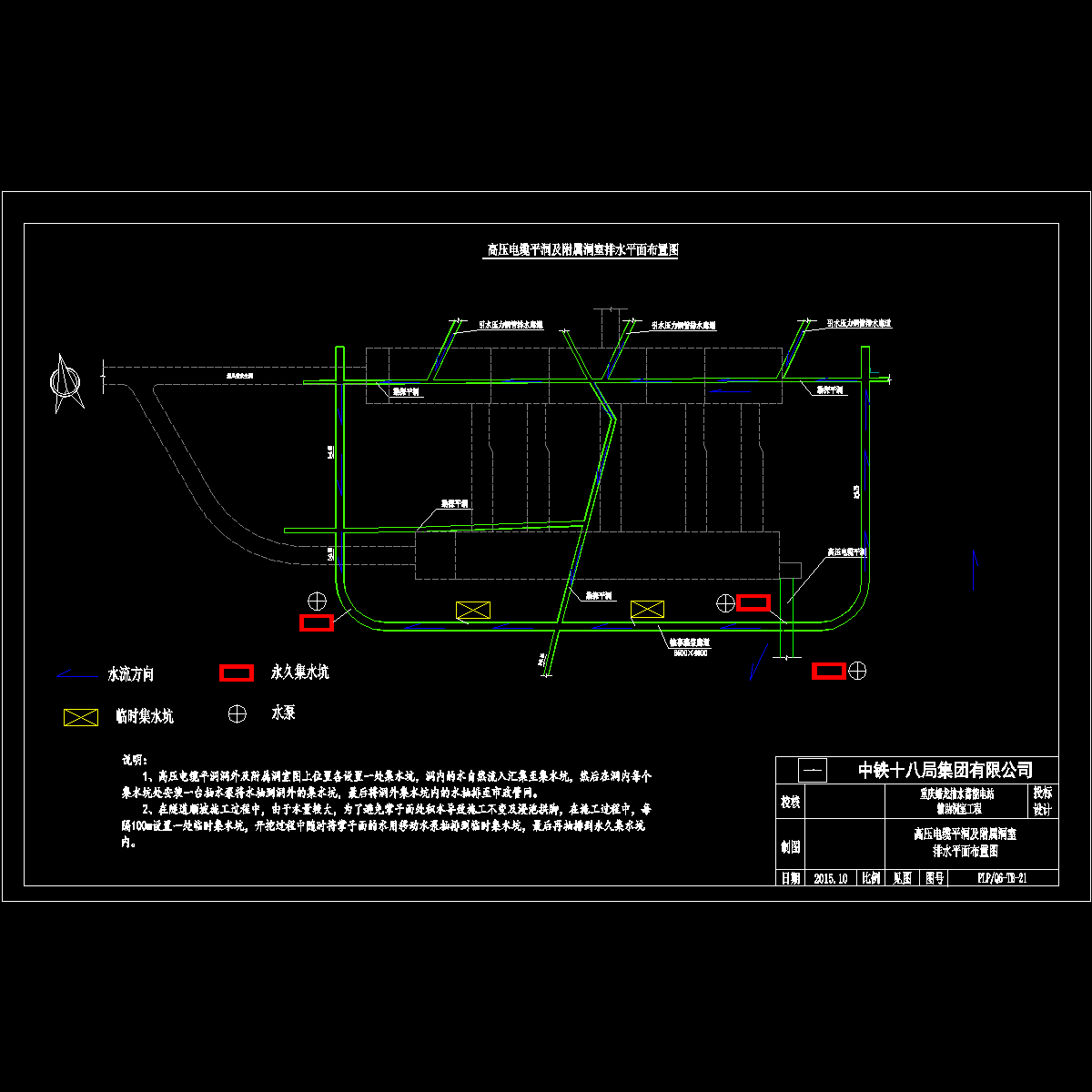

高压电缆平洞及附属洞室排水平面布置图


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 高压电缆平洞及附属洞室排水平面布置CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
