电站辅助洞室通风兼安全洞及附属洞室排水平面布置CAD图纸

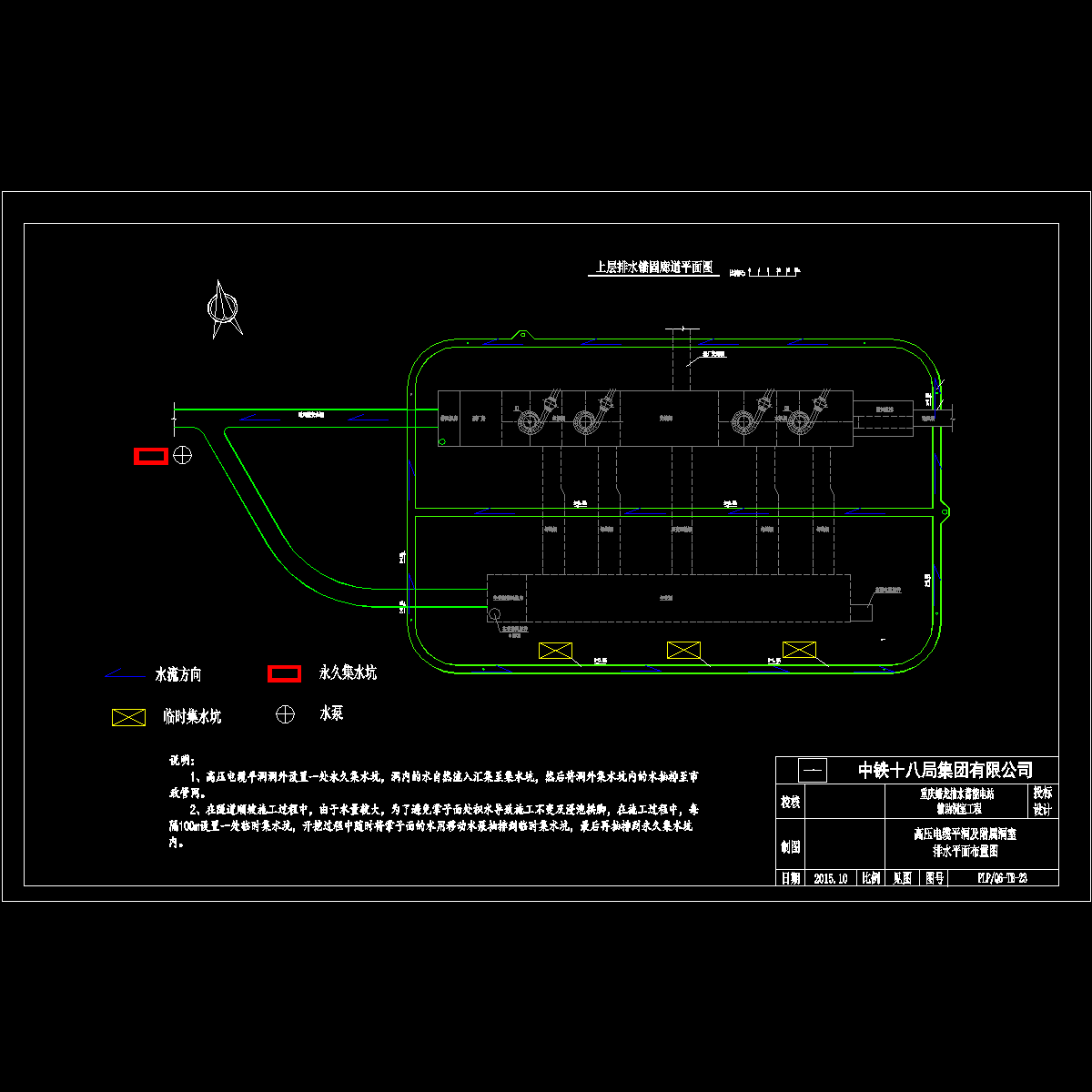

电站辅助洞室通风兼安全洞及附属洞室排水 平面布置图 ，CAD格式

说明：

1、高压电缆平洞洞外设置一处永久集水坑，洞内的水自然流入汇集至集水坑，然后将洞外集水坑内的水抽排至市政管网。

2、在隧道顺坡施工过程中，由于水量较大，为了避免掌子面处积水导致施工不变及浸泡拱脚，在施工过程中，每隔100m设置一处临时集水坑，开挖过程中随时将掌子面的水用移动水泵抽排到临时集水坑，最后再抽排到永久集水坑内。

电站辅助洞室通风兼安全洞及附属洞室排水平面布置图
