市政道路照明设计施工图纸14张（高压钠灯）

附件详情

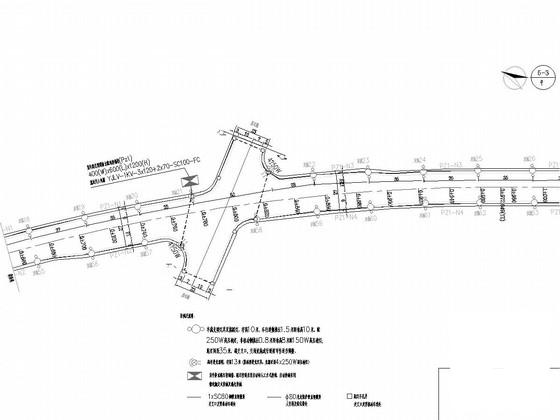

道路全长约1400m，红线宽度24m。按城市次干路进行照明设计，平均亮度为0.75cd/m2，亮度均匀度为0.40，平均照度不小于15LX，照度最小均匀度为0.35，严格限制眩光（最大初始值10%），照明功率密度值必须小于0.7W/m。采用双侧对称布置（布置距离约35m,中心轴线为参照）常规照明方式，灯具配光类型暂定为半截光型。机动车道侧光源采用250W高压钠灯，人行道侧光源采用150W高压钠灯，路灯仰角15；交叉口设置高杆灯，采用4×250W高压钠灯，距地高13米。
……
节能措施：

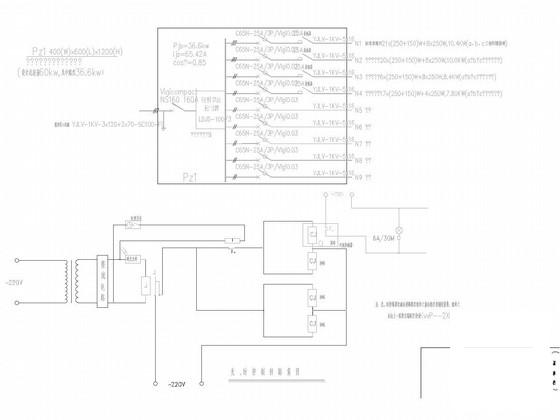

根据照明标准，采用技术先进，经济合理，又节约能源的施工图设计。选用灯具效率高的光源，耗能低的镇流器，气体放电灯应加电容补偿，补偿后功率不小于0.85，采用就地补偿方式。根据地区和季节变化确定路灯的停开时间。道路照明控制采用定时控制和光电控制，照明开灯时的天然照度水平为30LX。
……
共计14张，设计于
