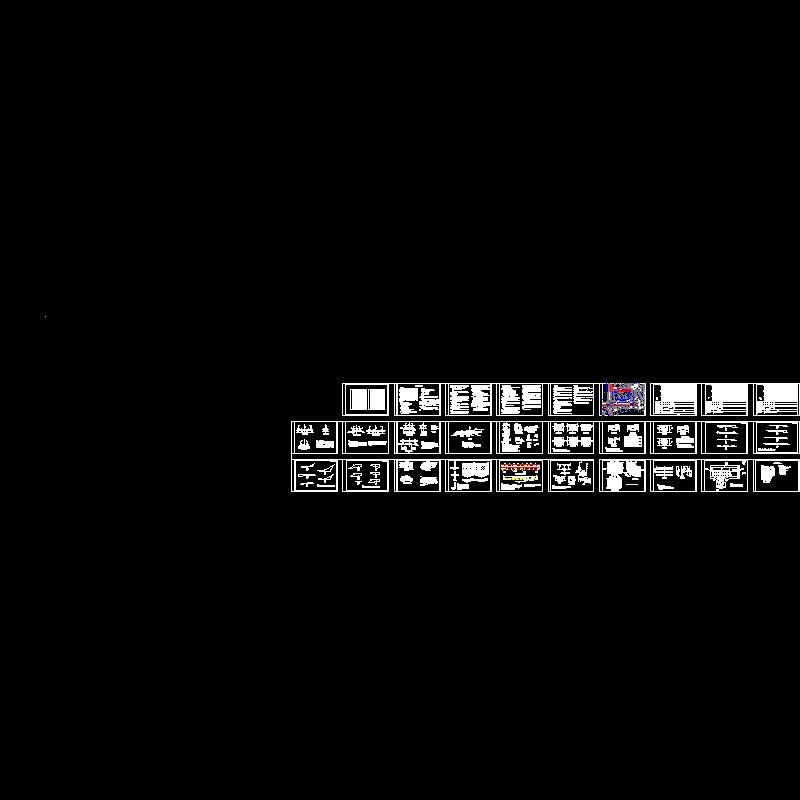

城市政道路施工设计CAD图纸

附件详情

一、概述：
XX北路、XX路及XX花园B区道路位于宜宾市XX组团XX镇规划片区内，属于规划区内城市道路。根据宜宾市X组团控制性详细规划，XX北路为城市道路次干道，规划宽度为30米，设计行车速度40公里/小时，XX路为为城市道路支路，规划宽度为20米，设计行车速度30公里/小时，均采用城市道路一块板模式设计，XX花园B区道路规划宽度为12米。XX北路、X路及万XX花园B区道路作为综合性干道，除了解决主要的城市交通和沿街建筑类别可达性外，还应增加照明、景观等丰富内容。在经济高速发展时期，城市的基础设施建设情况对城市的形象塑造具有重要意义，因此区内城市道路的实施势在必行。受宜宾县建环局的委托，由我院承担XX北路、XX路及XX花园B区道路的施工图计。
二、设计依据及相应技术规范
1、我院与宜宾县建环局签定的设计合同；
2、宜宾市XX组团控制性详细规划；
3、现状1：1000地形图；
4、道路纵、横断面测量成果；
5、《市政工程设计技术管理标准》（建设部）；
6、《城市道路设计规范》（CJJ37-90）；
7、《城市道路和建筑物无障碍设计规范》（JGJ50-2001）；
8、《室外排水设计规范》。
三、设计标准
1、道路等级：城市次干道Ⅱ级及城市支路Ⅱ级；
2、设计车速：40Km/h及30Km/h；
3、设计荷载：道路 BZZ-100KN；
4、抗震要求：按七度设防。
四、路线
xx北路全长107.902米，xx路全长80.0米，xx花园B区道路全长87.552米，全线无平曲线。按规范要求，全线不设超高及加宽。
五、路基
1、路基宽度：采用城市道路一块板模式设计，其中：科贸北路机动车及非机动车道宽2×10.5m，人行道宽2×4.5m；宜建路机动车及非机动车道宽2X5.0m，人行道宽2X5.0m；万兴花园B区道路宽12米；除万兴花园B区道路外，均采用机动车非机动车混行。
2、路拱横坡：车行道路拱横坡为1.5%，人行道路拱横坡2%，全线不设加宽与超高。
3、路基边坡：当填方高度小于等于8米时，路堤边坡坡比为1：1.5，填方高度大于8米后，路堤边坡坡比为1：1.75；路堑的边坡
坡度根据当地自然条件，土、石种类及其结构、构造，边坡高度和施工方法等因素确定，当边坡高度小于等于6米时边坡坡比为1：0.5，边坡高度大于6米后，边坡坡比为1：0.75。
六、路面
1、设计原则：该资料范围的道路工程为城市道路，根据规范规定，采用普通水泥砼路面，道路所在地区属中华人民共和国自然区划的V2区，位于四川北部。
2、路面结构设计：
机动车道路面组合为：24厘米C30碎石砼面板 22厘米水泥粉煤灰碎石基层 20厘米级配砂砾底基层；人行道路面组合为：5厘米预制砼彩砖铺装 2厘米M7.5水泥砂浆找平 15厘米水泥粉煤灰碎石基层；万兴花园B区道路路面组合为：2.5厘米花岗石铺装 2厘米M7.5水泥砂浆找平 15厘米水泥粉煤灰碎石基层。
3.刚性路面接缝设计
（1）水泥砼路面按照规范分块设置接缝构造，砼板每块长度不大于4.5m，板的长宽比为1.3:1~1:1 。
（2）横向缩缝：采用假缝，锯缝深5厘米，宽0.6厘米，加传力杆的横向缩缝传力杆间距30厘米。
（3）纵缝：锯缝深5厘米，宽0.6厘米，加拉杆的纵缝拉杆间距70厘米。
