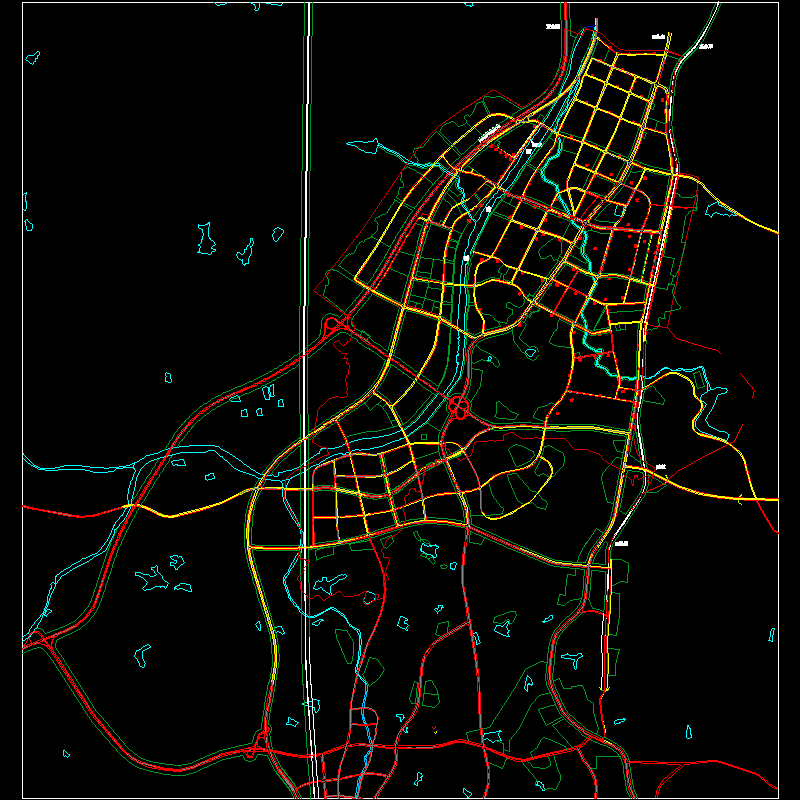

市政道路工程道路CAD施工图纸设计16张

附件详情

设计标准：
1）道路等级：城市支路Ⅲ级
2）设计时速：20km/h
3）设计标准轴载：BZZ-100
4）设计年限：水泥混凝土路面设计使用年限：15年
5）排水采用雨污分流制
……
道路横断面设计：
1）道路横断面设计应在规划红线宽度内进行。
2）横断面形式、布置、各组成部分尺寸及比例按规划原则确定。横断面形式如下：
3m（人行道） 6m（机非混行车道） 6m（机非混行车道） 3m（人行道）＝18m。
路面结构设计：
路面结构设计按土基和垫层稳定，基层有足够强度，面层有较高抗疲劳、抗滑能力等要求进行设计。
路面采用水泥混凝土路面结构：20cm水泥混凝土路面（抗折强度>4.5MPa） 20cm5%水泥稳定碎石基层，总厚度40cm。
人行道路面结构：3cm花岗岩人行道板 3cmM10水泥砂浆卧底 15cmC15砼基层，总厚度21cm。
……
共16张，编制于2013年。
