市政工程涵洞施工方案（中铁）

附件详情

2、砼垫层施工
（1）测量放样

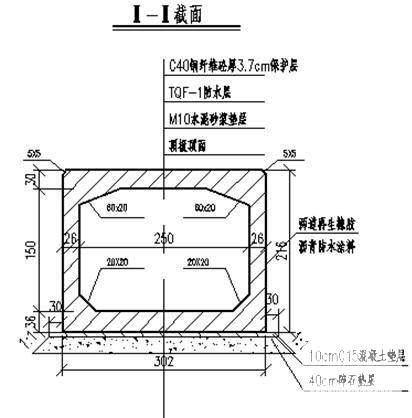

混凝土垫层施工前由测量班实地测放框架涵外轮廓线（按照图纸各边加设襟边——宽为20cm），并注意两端涵节垫层厚度及标高…………
（2）支模
1）模板、支撑建筑设计结构形式
两端涵节加厚垫层侧面模板采用大块模板以保证墙身混凝土外观质量，支撑采用φ50扣碗式钢管搭设，纵横向间距不大于1m，竖向步距不大于1.2 m。模板用钢管架打斜支撑加以固定，组合模板、背撑钢管一起构成模板和支撑体系…………
中间涵节垫层模板采用长条形模板，支撑采用φ50扣碗式钢管搭设，纵横向间距不大于1.5m…………
2）模板安装
模板在安装前，应做好模板的定位工作：
①进行中心线和位置的放线：首先引测涵墙身轴线，并以该轴线为起点，根据施工图用墨线弹出模板的内外边线，以便于模板安装和校正…………
②做好标高测量工作：用水准仪把框架桥标高根据实际标高的要求，直接引测到模板安装位置…………
③进行找平工作：模板承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆…………
3) 质量控制
① 模板及支架的材料质量及结构必须符合 施工工艺 设计要求…………
② 模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模板内的积水和杂物应清理干净…………
③模板安装允许偏差和检验方法除有特殊规定外，应符合下表的规定…………
4) 模板拆除
①侧面模板在砼强度达到2.5Mpa以上方可拆模，保证其表面及棱角不受损伤…………
② 模板拆除时，模板和支架宜为散堆放并及时清运…………
（3）浇注垫层混凝土
混凝土在拌合站集中拌制，由罐车运至现场，泵送入模，两端涵节的加厚垫层分层浇筑，用插入式振动棒振捣，其分层厚度为振动器作用部分长度的1.25倍，但不大于400mm。中间涵节的垫层因只有10cm厚，可以一次浇注，并使用平板式振动器振捣…………
采用插入式振动棒振捣必须符合下列规定：
① 每一振点的捣固延续时间，应使砼表面呈现浮浆并不再沉落…………
