钢筋混凝土框架桥顶进竣工详细设计图纸_立交桥

附件详情

3、设计活载:铁路:JQS标准活载;公路:汽车-20级,挂车-100。
4、桥上线路情况:4股,直线。
5、地质情况:基地置于粉质粘土上,地基允许承载力=100KPa;框架设计基底应力
σ=120KPa,翼墙设计基底应力σ=160KPa,为处理地基中的软弱土层,框架采用压桩
翼墙采用打桩的方法加固地基,压桩设备及钢筋混凝土桩详见设计第10、11、12张图。
6、桥上设双侧栏杆、挡碴块、护轮轨,两侧设检查台阶。
7、档土墙外露面用细凿石镶面,墙背用1:3水泥砂浆抹平,墙身设10X10cm绁水孔,绁水
孔间距为150cm,出口在路面以上30cm。
8、箱体设计最大顶力141000KN,共需300T的千斤顶82台,设计顶程45.0m钢筋混凝土后背
梁长度54.0m,50C工字钢后背长56m,按7根/米布置,打入工作坑下3.1m 工作坑底版
以上填土高为7.0m,长为10.1m。
9、顶进施工时,三个箱体同时顶进,须将地下水降至地板以下1.0m。
10、本图设计为立交桥主体及电力迁移设计,通讯、信号、引道排水等工程,另有设计文件,
施工时注意相互配合保证安全。
11、为防止桥后路基塌陷,在桥后路基顶面宽3.0m,深1.5m范围内夯填三七灰土。
12、箱身顶进时,在底版下随顶随换填C25速凝混凝土,厚0.5m,设一排钢筋网,该钢筋网
需深入工作坑底版不小于3.0m并与底版钢筋必须焊接牢固,每节速凝混凝土的钢筋亦必
须焊接牢固。
13、施工时底版下约1.5m处注意预埋排水管,排水管的位置详见排水专业设计文件。
14、钢筋混凝土刃角及平衡参照济桥701图施工,主钢筋直径改为18,间距为0.1m。
15、后背梁混凝土标号改为C30,将5、6、8号钢筋直径改为22,其余钢筋直径改为12。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土框架桥设计图 - 1
    钢筋混凝土框架桥设计图 - 1

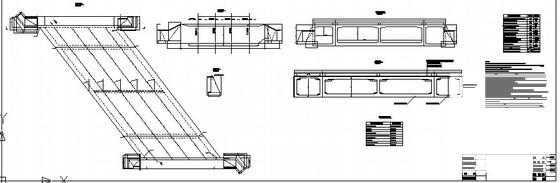

  • 钢筋混凝土框架桥设计图 - 2
    钢筋混凝土框架桥设计图 - 2
以上是部分截图,请下载附件后查看完整高清内容
