钢筋混凝土框架桥CAD施工大样图

本图为铁路公路立交桥钢筋混凝土框架结构配筋图,交角为90度。   3、钢筋排架循环排列,间距为125mm,每米排架8个。   4、图中钢筋直径 ≤10mm者为Q235级钢筋,直径>10mm者为HRB335级钢筋。   5、禁止框架顶板、底板跨中部位出现钢筋接头。HRB335钢筋接头采用闪光对焊焊接,并对接头进行纵向打磨加工。   6、钢筋及框架结构排架图中有关钢筋及架构的结构及尺寸,均以跨中轴线左右对称。   7、图中标注的钢筋保护层厚度尺寸,是指混凝土表面到相应的最外层主筋中心的距离。   8、框架顶板上的箍筋(N16),在钢筋表上所列出的长度及根数只包括斜梗肋外箍筋的长度及根数。斜梗肋内各箍筋的长度及根数,应按箍筋大样图右侧的说明进行计算。钢筋表上总长度及总重量,则包括斜梗肋内外所有的箍筋数量。   9、框架C35混凝土抗渗等级≥P8。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

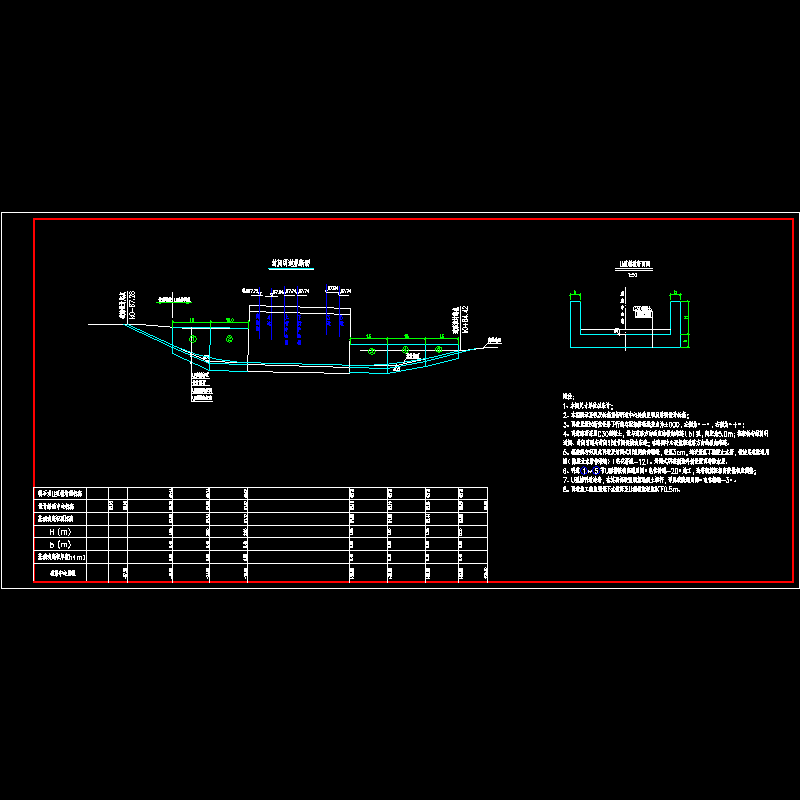

  • k66+422封闭引道纵横断面图.dwg
    k66+422封闭引道纵横断面图.dwg

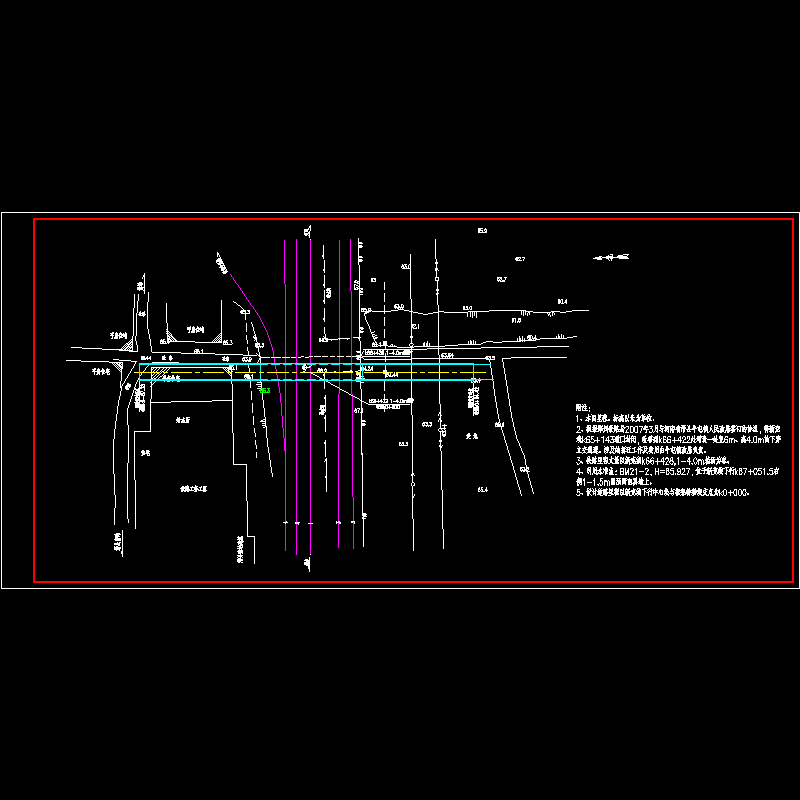

  • k66+422桥址平面图.dwg
    k66+422桥址平面图.dwg

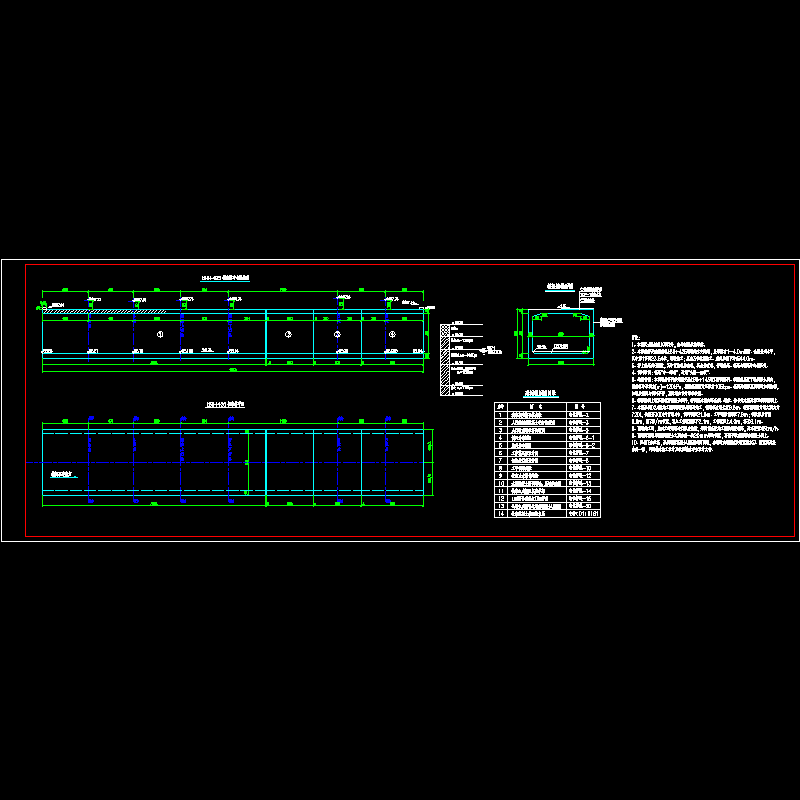

  • k66+422箱桥总布置图.dwg
    k66+422箱桥总布置图.dwg

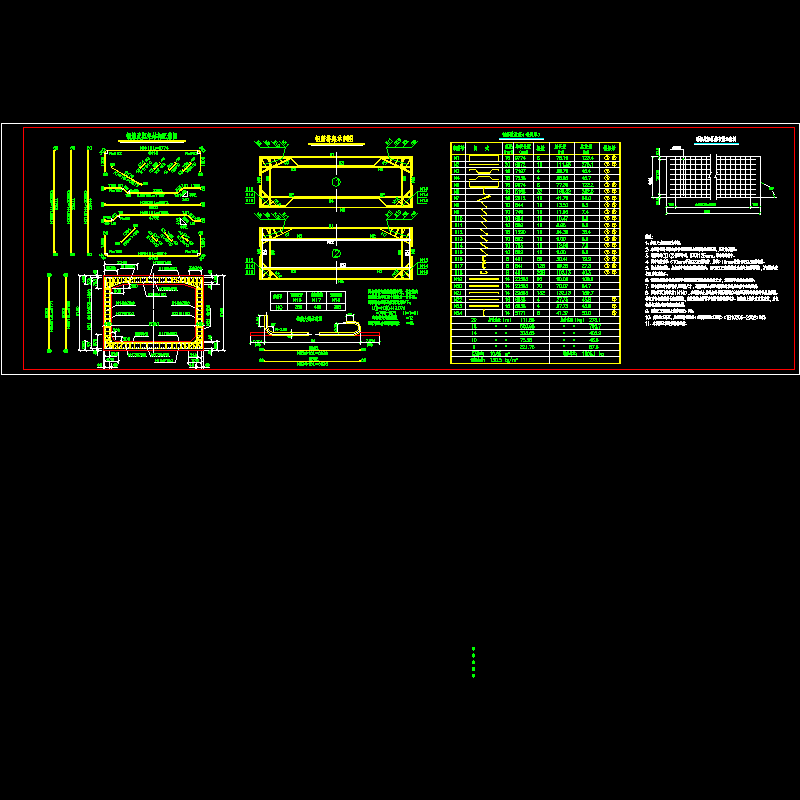

  • k66+422箱桥钢筋图1.dwg
    k66+422箱桥钢筋图1.dwg

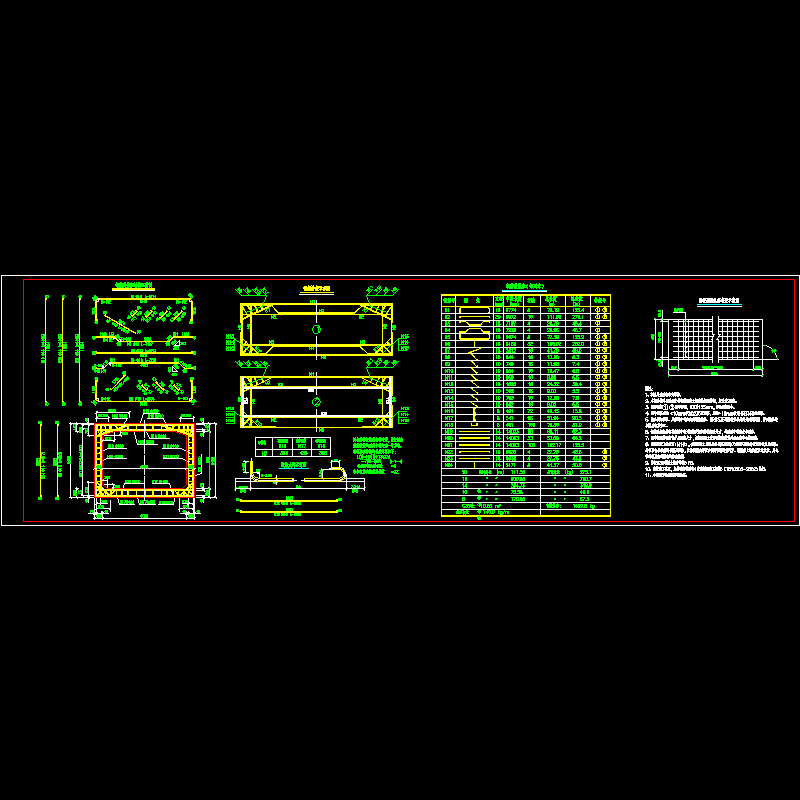

  • k66+422箱桥钢筋图2.dwg
    k66+422箱桥钢筋图2.dwg
  • k66+422道路纵断面图.dwg
    k66+422道路纵断面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
