下穿铁路框架桥施组设计（CAD图纸）

附件详情

【项目概要】

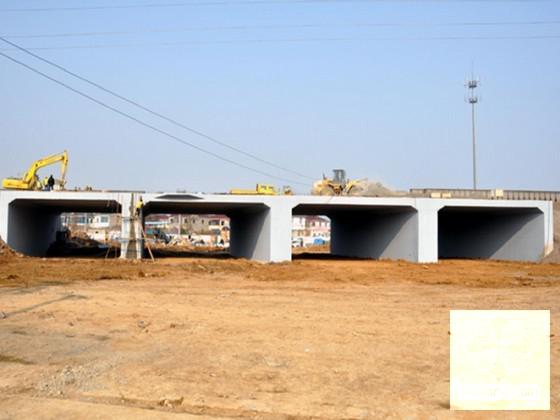

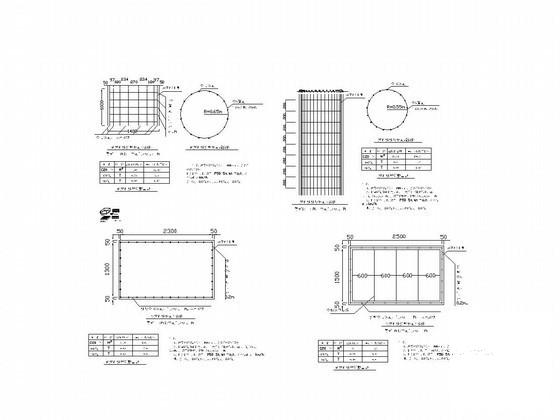

该连接线框架桥，为东北往西南走向，宽度25000mm，长度8000mm，顶板厚900mm，底板厚1200mm，中墙及边墙厚均为1000mm。桥顶距铁路轨顶1200mm。
框架桥结构采用C40钢筋砼，钢材采用Ⅰ级钢筋及Ⅱ级钢筋。立交顶面排水采用M10砂浆基层横向找坡。
【工期安排】
开工日期03月01日
竣工日期06月30日
总工期共121天
【内容节选】
架空方案
先向路局登记要点，所有架空材料、机具、防护人员到位，线路架空时，列车限速45km/h。
一、纵梁布置

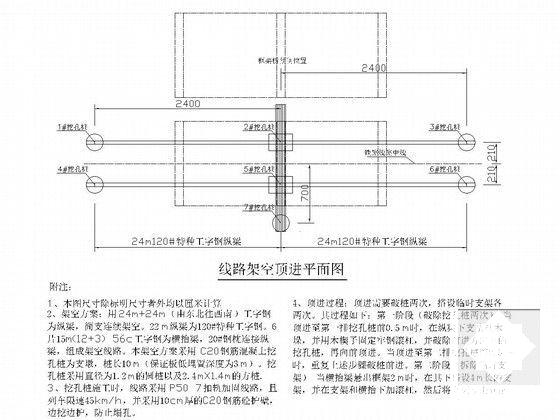

采用24m+24m（由东北往西南）工字钢为纵梁 ，两片纵梁中到中为4.2m，并按简支连续布置。其中24m纵梁为120#特种工字钢，纵梁布置（见架空平面图）。
二、横抬梁
为6片12m56c工字钢，用Ф22穿心螺栓连成整体（保证6片工字钢同时均匀受力），中间用杂木块填充，螺栓纵向间距为2.0m。6片为一组，共计1组，水平放在纵梁下面，其顶面标高为内股钢轨轨底标高。
……

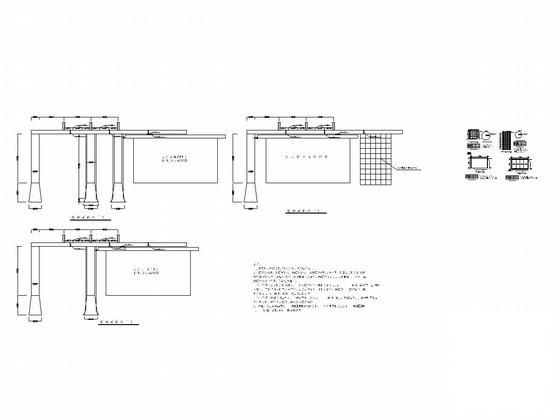

顶进施工
每次挖土0.5m左右顶进为宜，作业面施工坡度视土质情况而定，可按1：0.75～1：1为妥。严禁超挖、掏洞取土。挖土采用小型挖掘机两台，并配备装载机装土，采用自卸汽车出土。
1、顶进施工时，应先试顶。每当油压升高5—10Mpa时，应检查设备是否完好，发现异常状况及时处理。当千斤顶活塞开始伸出时，顶柱（铁）压紧后，应……
……
共计26页（含CAD图纸 20）
