2层钢筋混凝土框排架结构综合活动中心施工大样图

  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:排架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

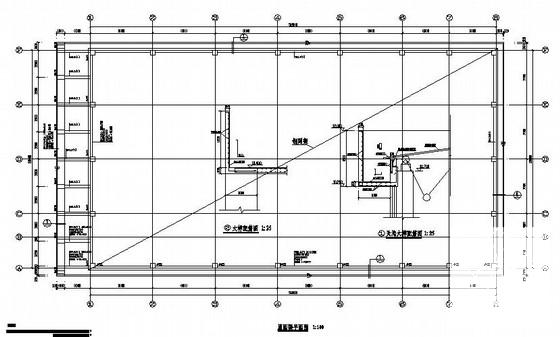

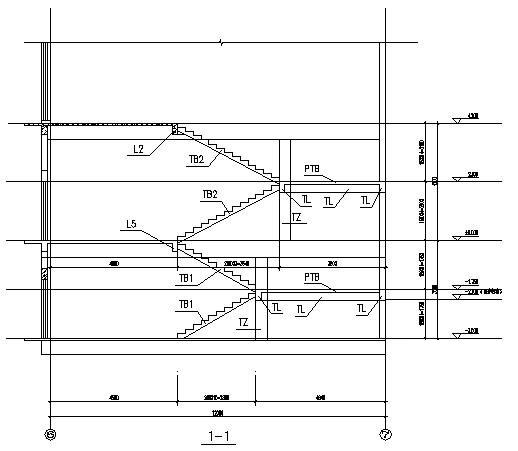

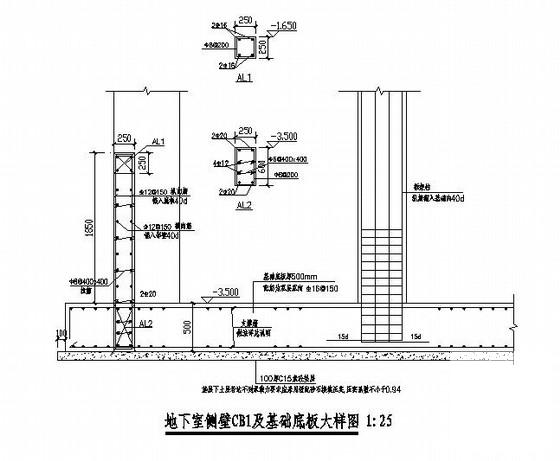

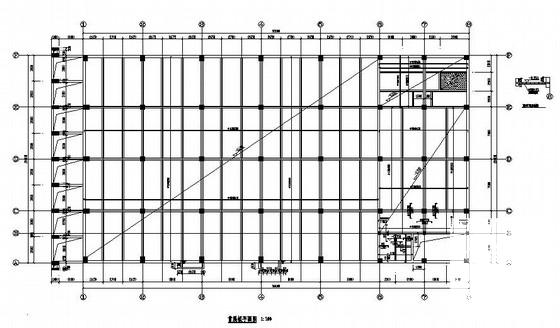

两层钢筋混凝土框排架结构综合活动中心 结构施工图 ,图纸主要包括:结构设计总说明、基础平面图、基础大样图、柱平面定位图、首层柱平面图、首层梁平面图、首层板平面图、夹层柱平面图、夹层梁平面图、夹层板平面图、4.200至6.800m柱平面图、窗过梁平面图、6.800至10.700m柱平面图、6.800m层窗过梁平面图、屋面梁平面图、屋面板平面图、楼梯大样图等共17张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土排架结构 - 1
    钢筋混凝土排架结构 - 1
  • 钢筋混凝土排架结构 - 2
    钢筋混凝土排架结构 - 2
  • 钢筋混凝土排架结构 - 3
    钢筋混凝土排架结构 - 3
  • 钢筋混凝土排架结构 - 4
    钢筋混凝土排架结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
