67m斜腿刚架桥设计图纸.dwg

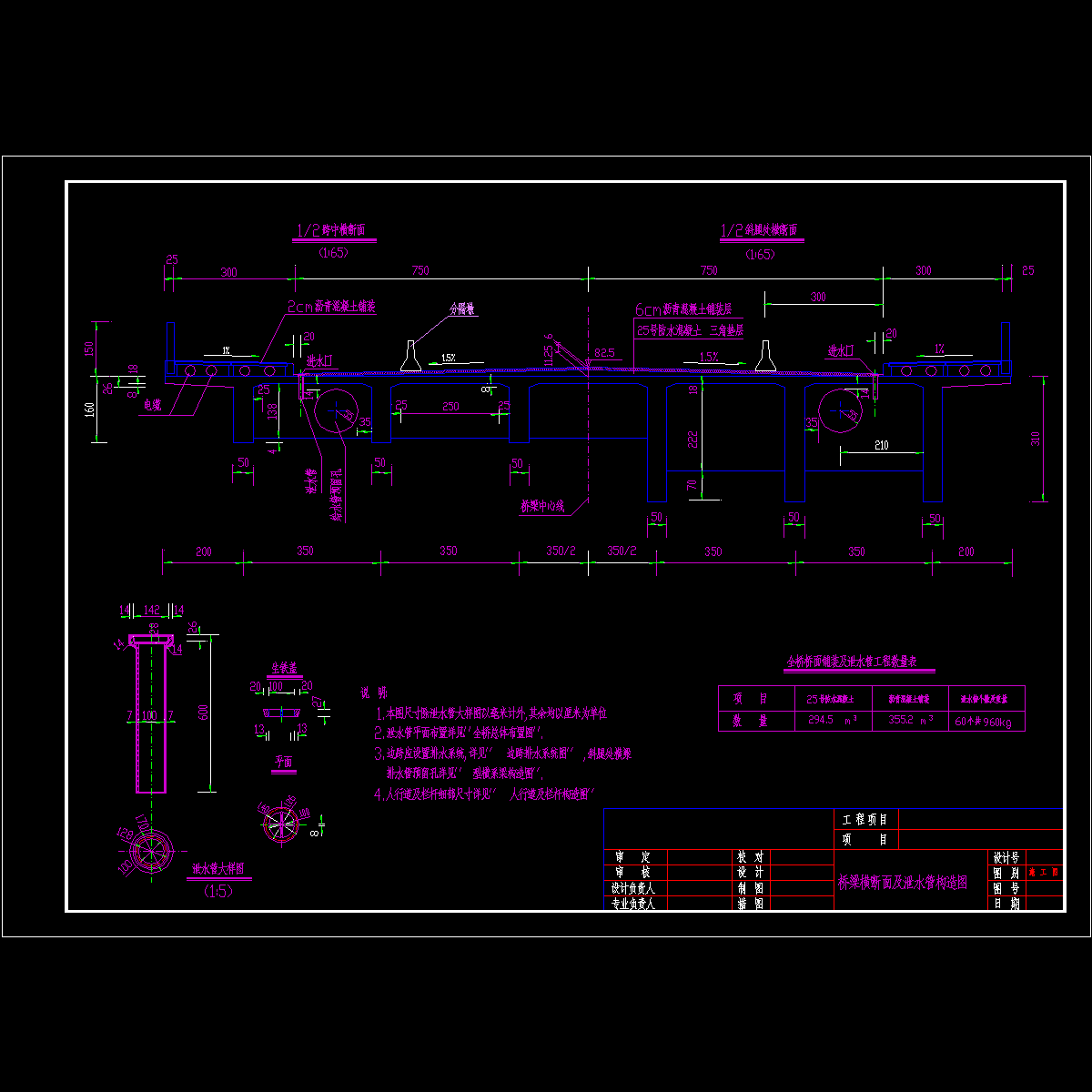

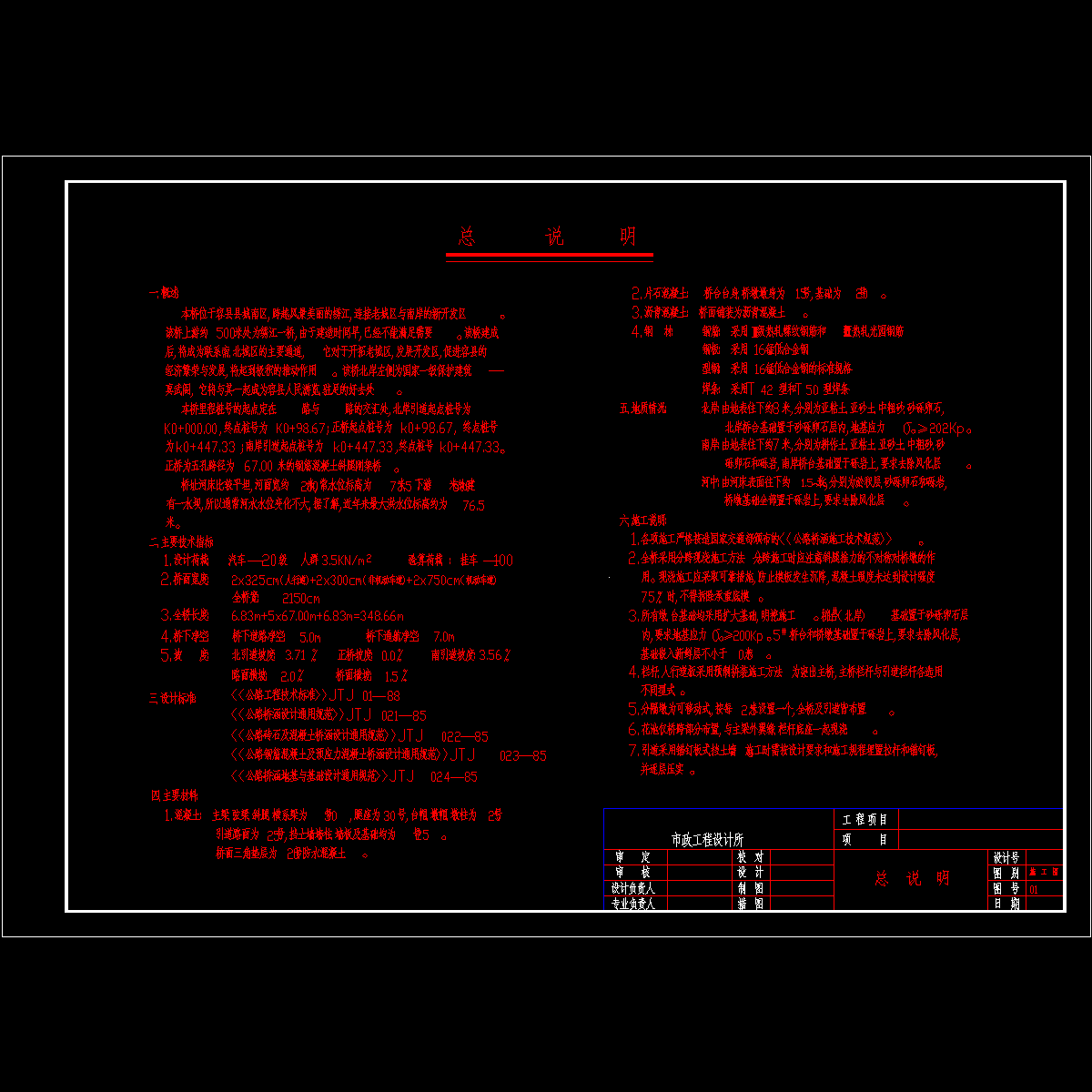

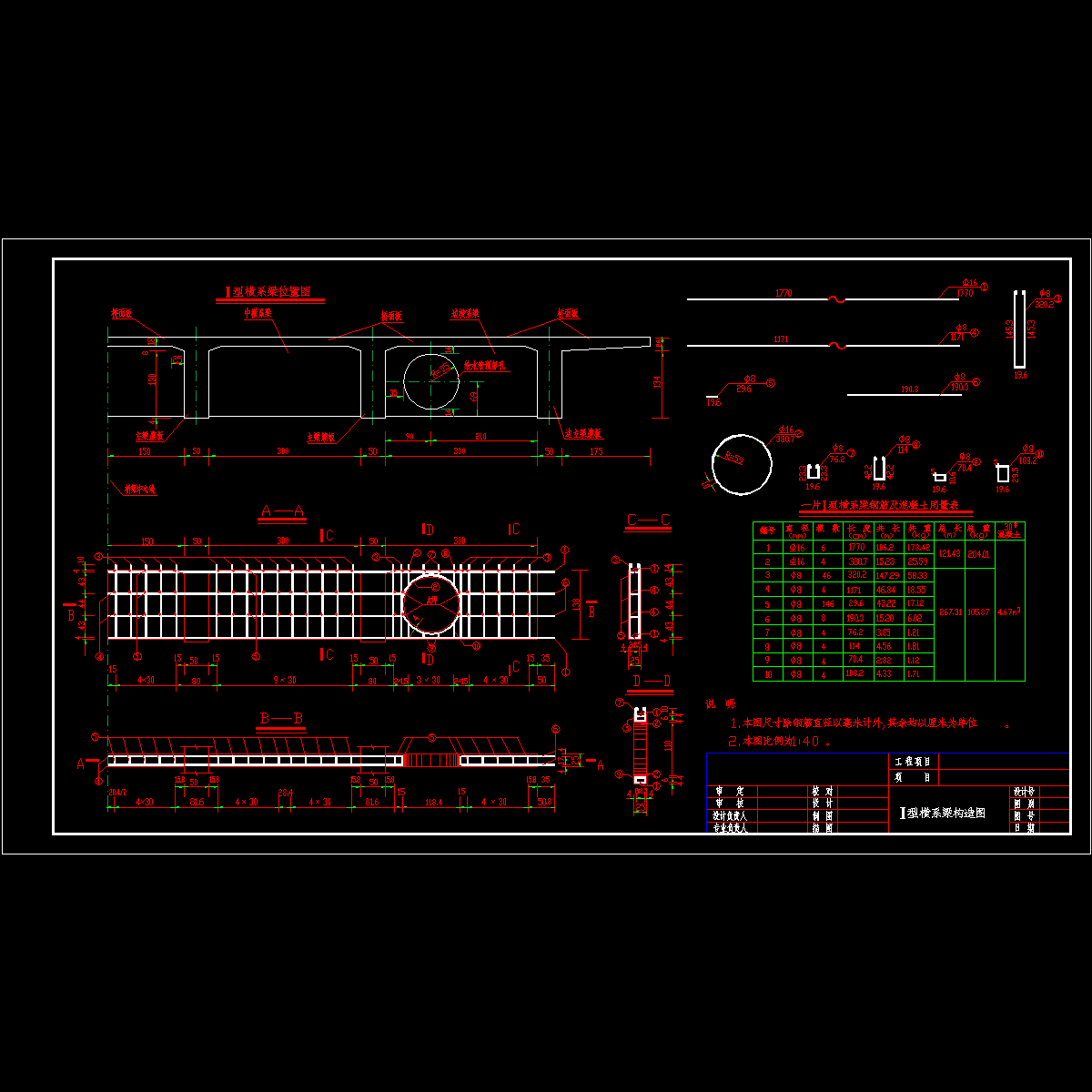

主要技术指标: 　　1.设计荷载: 汽车 20级 验算荷载 挂车 100 　　2.桥面宽度: 2x325cm(人行道) 2x300cm(非机动车道) 2x750cm(机动车道)全桥宽: 2150cm 　　3.全桥长度: 6.83m 5x67.00m 6.83m=348.66m 　　4.桥下净空:桥下道路净空:5.0m桥下通航净空:7.0m 　　5.坡 度:北引道坡度: 3.71％正桥坡度:0.0％南引道坡度:3.56％路面横坡:2.0％桥面横坡:1.5％ 　　 　　1、总说明 　　2、全桥总体布置图 　　3、桥梁横断面及泄水管构造图 　　4、斜腿.主梁.弦梁及横系梁一般构造图 　　5、斜腿.主梁.弦梁钢筋布置图( 一 ) 　　6、行车道板钢筋构造图 　　7、横系梁构造图一 　　8、横系梁构造图二 　　9、横系梁构造图三 　　10、桥台一般构造图 　　11、桥墩一般构造图 　　12、台帽钢筋布置图 　　13、桥墩立柱钢筋构造图 　　14、桥墩腿座钢筋构造图 　　15、桥台腿座钢筋构造图 　　16、引道栏杆布置及构造图 　　17、引道栏杆及底座钢筋构造图
