跨铁路线立交桥CAD图纸竣工图纸(钢筋布置图)

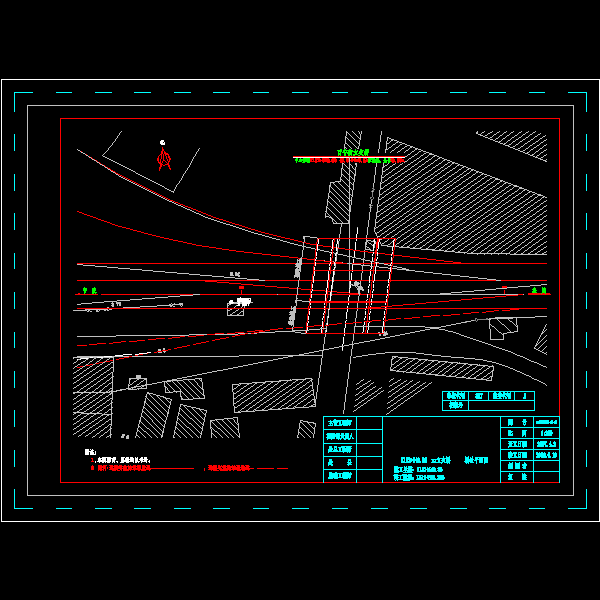

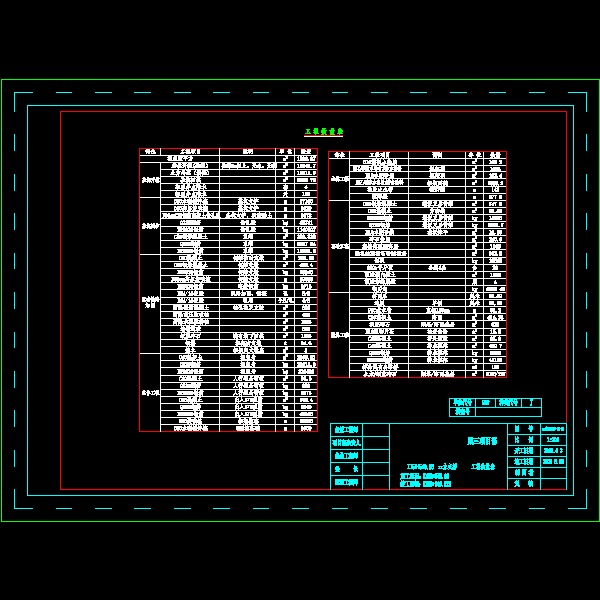

荷载标准：铁路荷载为中一活载 　　道路净空：机动车道净高≥4.5m;人行道净高≥2.5m 　　铁路主体结构采用（5.5 14.0 5.5）m三孔框架。横向分为三节，长度分别为12.3米、12米、12米。 　　框架基础采用直径60高压旋喷桩，桩长15m，两侧U形槽采用直径60厘米的水泥搅拌桩基础。 　　立交桥基坑开挖深度达到6.9m，且处于深层软土层内，为了确保既有线运营和施工安全，基坑支护采用钻孔灌注桩。 　　工程量包括：基坑开挖、基坑围护、既有铁路加固、主体工程、顶进工程、附属工程 　　…… 　　该资料包含： 　　目录 　　设计说明 　　形槽设计图 　　框架钢筋图 　　框架钢筋图 　　框架刃角 　　顶进工作坑滑板后背设计图 　　便梁支墩设计图 　　支护钻孔桩钢筋布置图 　　钻孔桩支护大样 　　线路加固设计图 　　专用线线路加固设计图 　　全桥布置图 　　桥址平面图 　　工程数量表 　　…… 　　共计36张
