跨城市主干路高架立交桥施工图纸cad平面布置图及构造图

  • 位置:贵州
  • 设计年代:近代
  • 使用性:公路桥
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥
该附件为: 上跨城市主干路高架立交桥施工图2020, 格式为CAD,。
一、桥台 设计说明
  1. 图中桥台前墙背缘坡比为3:1,侧墙坡比为3:1。
  2. 桥台前墙与侧墙设置泄水孔,图中未予示意,泄水孔采用直径10cm的硬塑管,横向间距2.5m,竖向1.5m,呈梅花状布置,下排泄水孔距地面1.5m,孔后做直径不小于0.5m的滤水堆囊,泄水孔向外倾斜坡度5.0%,用量为81.9m。
  3. 前墙及侧墙的内、外侧均设置表层钢筋网,钢筋网净保护层厚度2.5cm,竖直方向伸入承台的厚度不小于60cm,伸入台帽长度不小于40cm。防裂钢筋网架立钢筋用量分别为12:3090.3、970.4kg。
  4. 台后填土需采用透水性填料(建议采用砂砾石),内摩擦角不得小于35度。
  5. 支座垫石 支座组合高度为40cm。
二、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

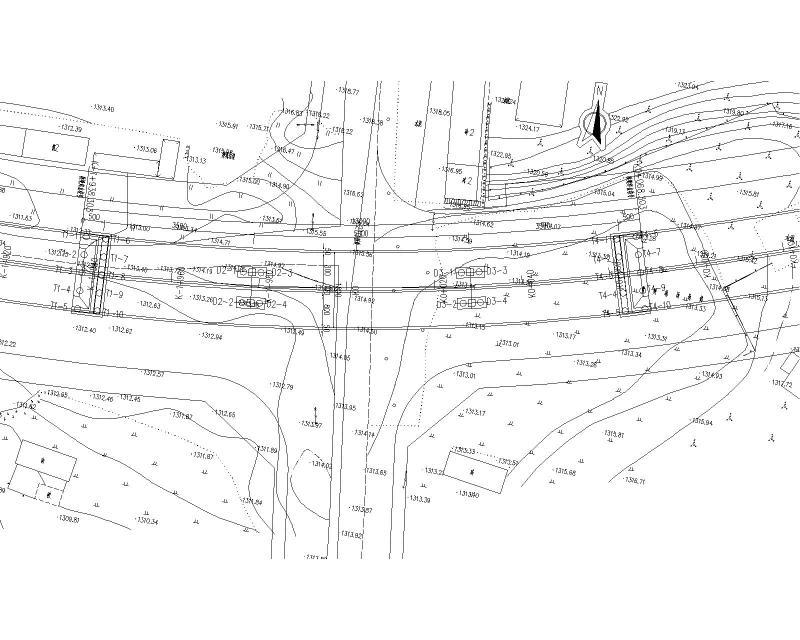

  • 跨线桥平面布置图
    跨线桥平面布置图

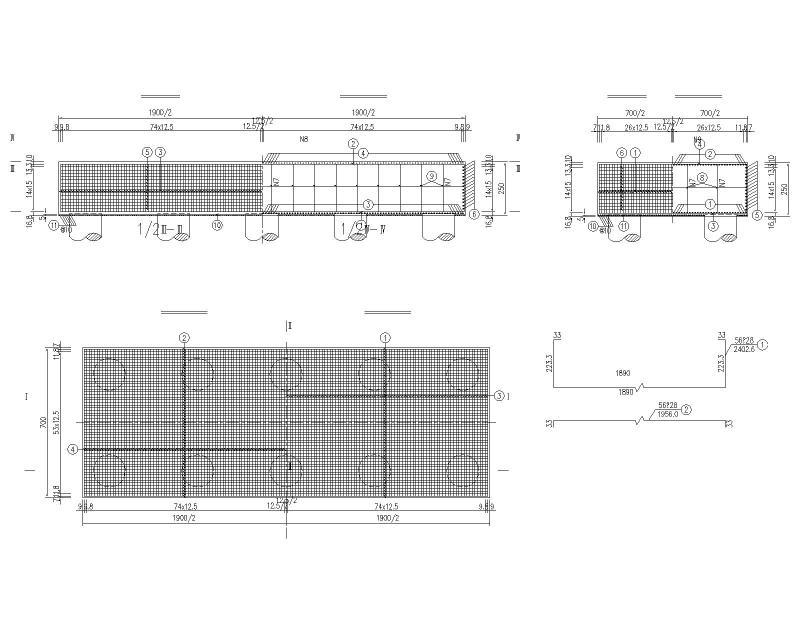

  • 桥台承台钢筋图
    桥台承台钢筋图

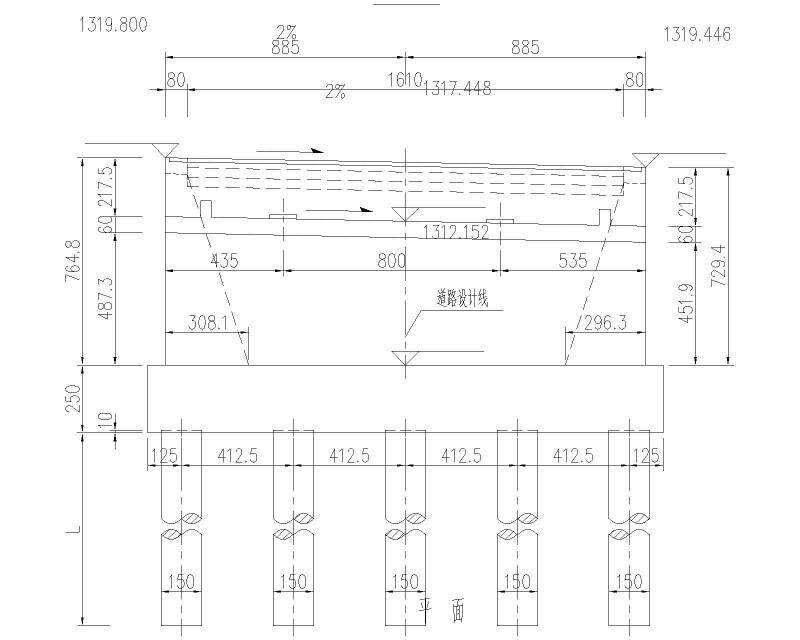

  • 桥台一般构造图
    桥台一般构造图
以上是部分截图,请下载附件后查看完整高清内容
