城市主干路大桥及连接线交通工程施工大样图cad平面布置图
-
公路等级：一级
-
车道数：六车道
-
设计时速：60
-
干线：是
-
位置：重庆
-
设计年代：近代
-
附属：大桥,立体交叉
该附件为：
城市主干路大桥及连接线交通工程施工图.dwg
，格式为dwg，节点清晰，标注规范，同类工程推荐下载参考。
一、交通标线布置：
-
据国标《道路交通标志标线》（GB5768－近代）的相关规定，该项目交通标线主要由车道分界线、车行道边缘线、导向车道线、人行横道线、导向箭头标记等其他路面标记。
-
标线使用热熔型涂料标线（表面撒反光玻珠），标线干膜厚度为1.8mm。热熔型涂料必须符合GB/T16311-近代《道路交通标线质量要求和检测方法》要求；
-
本项目设计速度为60km/h，道路可跨越同向车行道分界线采用"6m/9m"间隔的虚线（白色），宽度为15cm，车行道边缘线（白色）15cm，中央双黄线（黄色）15cm；现状道路改线为等外公路车行道边缘线（白色）15cm，人行横线长6m，间隔60cm，线宽45cm；
二、编制依据：
-
《城市道路工程设计规范》（CJJ37—近代）（2016版）
-
《城市综合交通体系规划标准》（GB/T51328-2018）
-
《城市道路交通规划设计规范》（GB50220－近代）
-
《城市道路交通设施设计规范》（GB50688-近代）
-
《城市道路交叉口设计规程》（CJJ152-近代）
-
《道路交通标志和标线》（GB5768－近代）
-
《道路交通标志板及支撑件》（GB/T23827-近代）
-
《道路交通标志反光膜》（GB/T18833-近代）
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

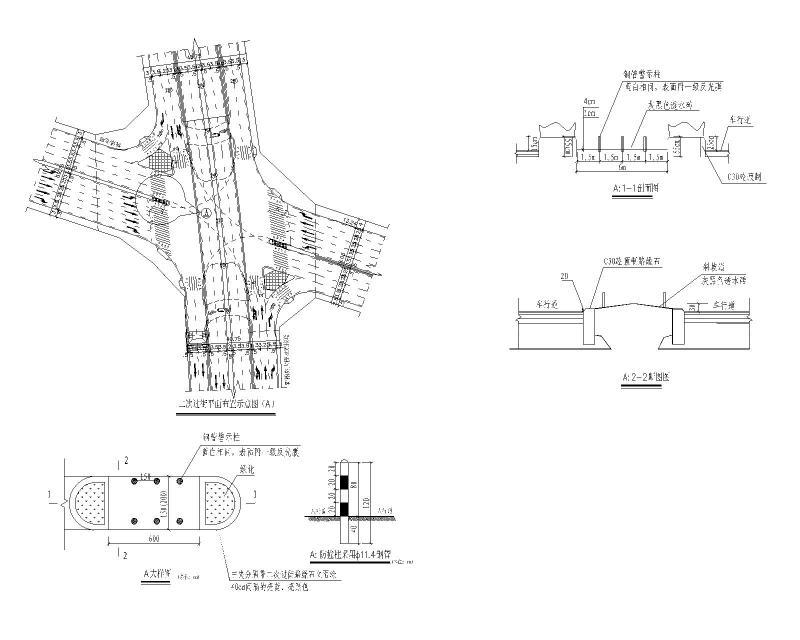

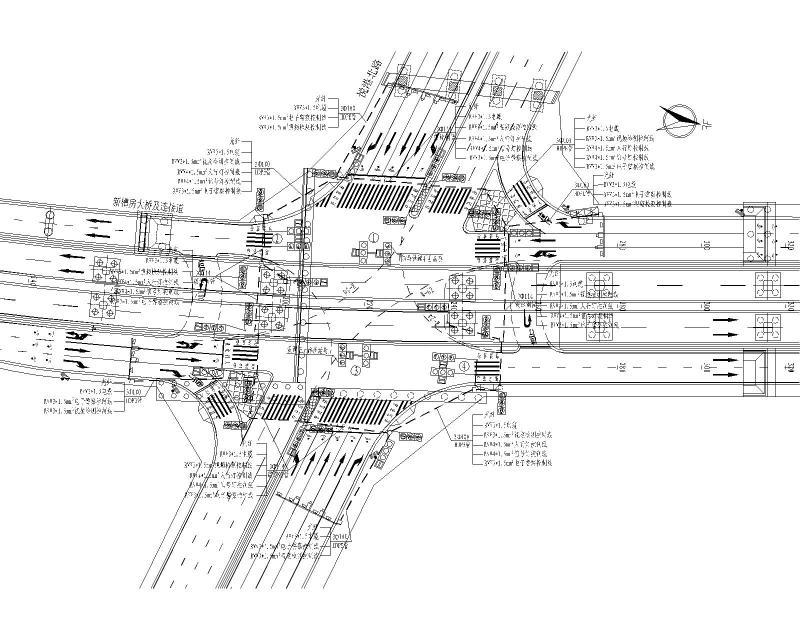

交通工程平面布置图 -
交叉口信号设施设计图 -
二次过街设施设计大样图 -

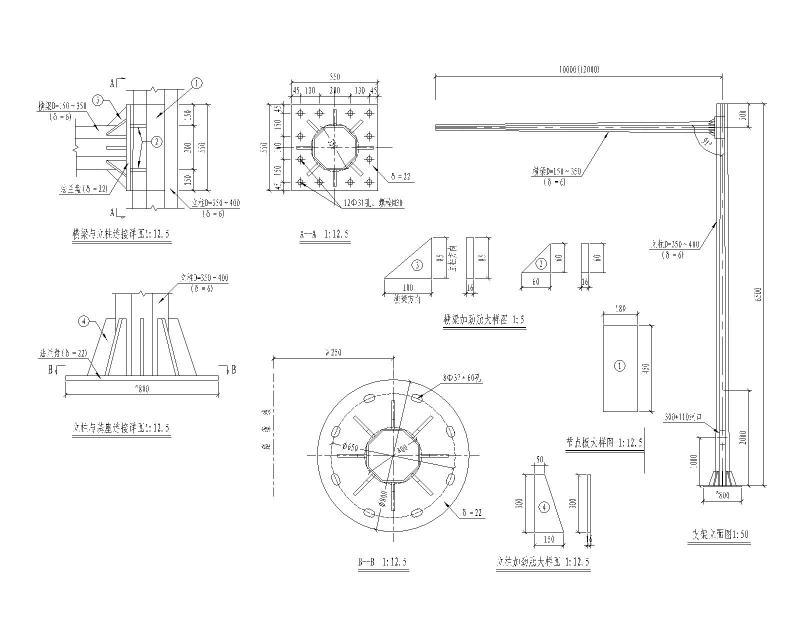

电子警察及视频监控杆件安装结构图 -

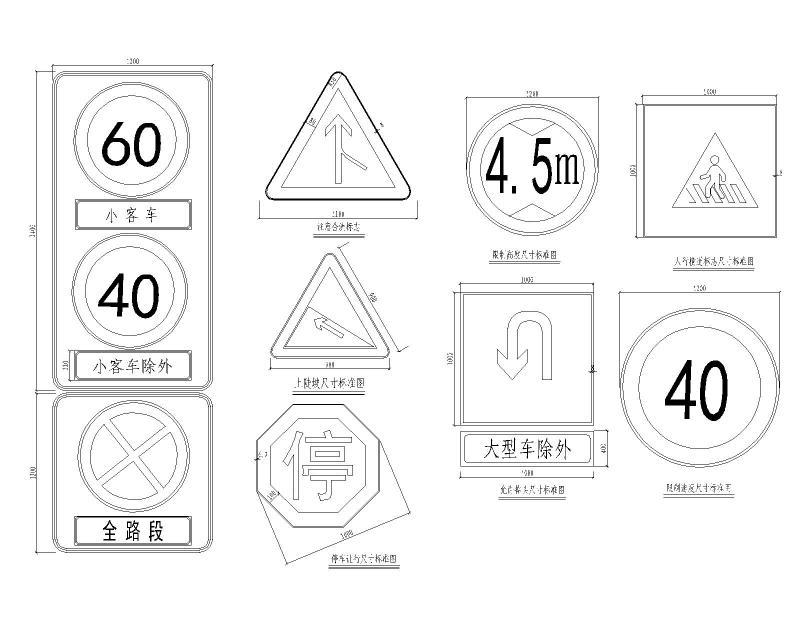

交通标志版面设计图 -
指路标志版面设计图
以上是部分截图，请下载附件后查看完整高清内容
