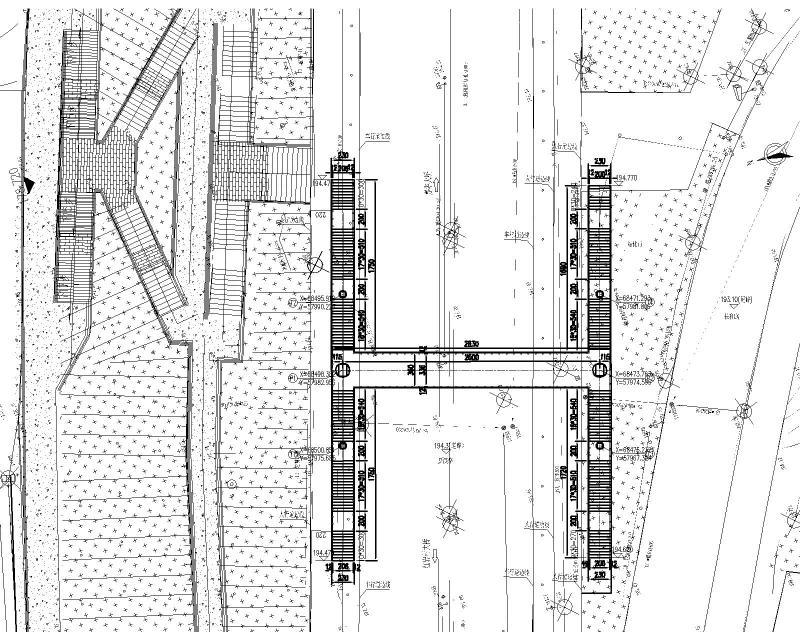

28.3m跨径钢箱梁过街天桥施工图纸cad平面布置图及构造图

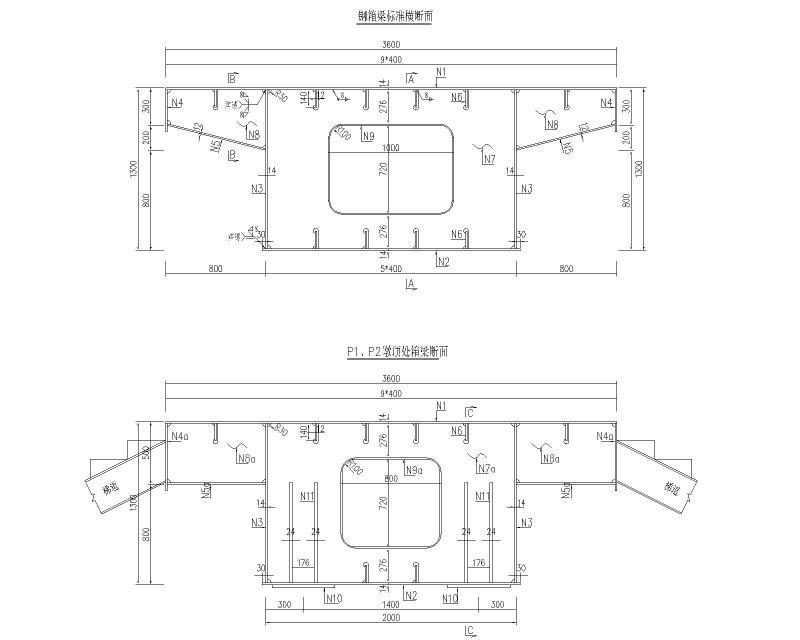

本桥上部结构为钢箱梁，跨径为(1.15 26 1.15)m，梁高1.3m，主梁宽3.6m。

设计荷载：人群4.5kN/m2/。

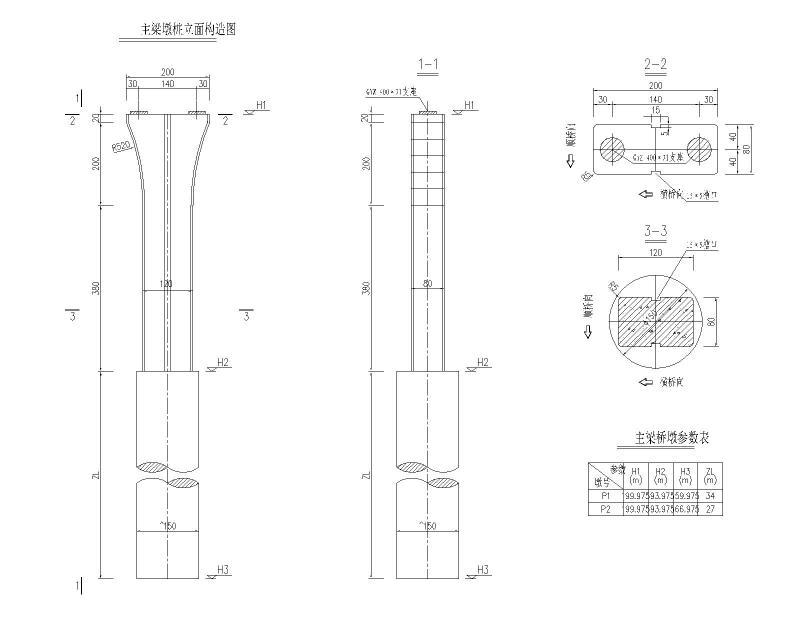

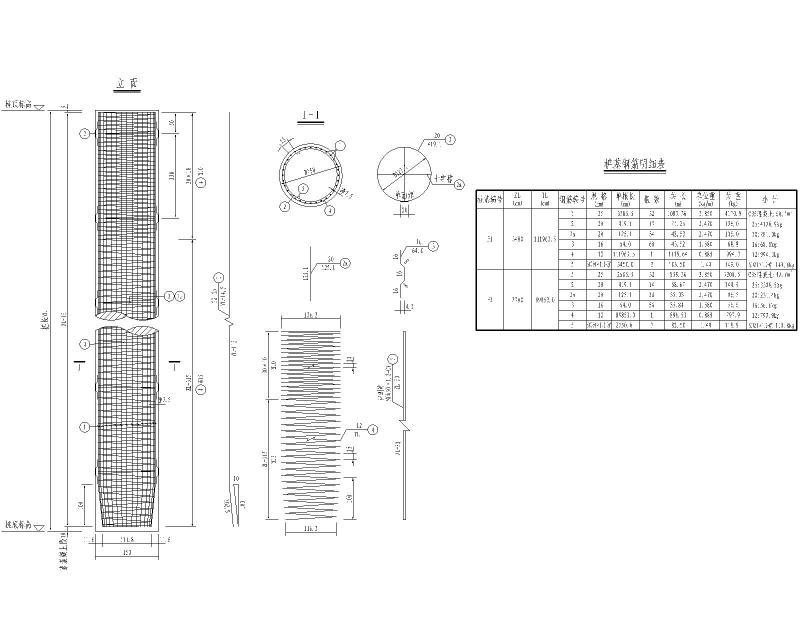

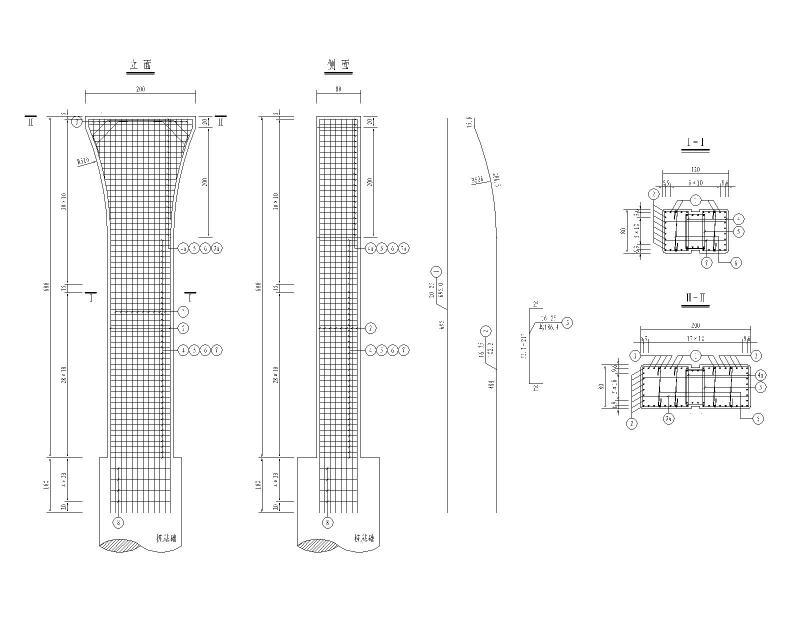

桥梁上部结构采用钢箱梁；下部结构桥墩采用曲线柱式墩，基础采用桩基础。

标志牌颜色、规格，详见《道路交通标志和标线》(GB 5768-近代)。

天桥箱梁材料均采用Q345B钢。

顶板、底板、腹板的横向对接焊缝以及三者之间的纵向连接焊缝为I级焊缝，其余均为II级焊缝。

顶底板及腹板的横向拼接缝应互相错开，并不得与横隔板重合，且应与纵肋拼接缝错开，其间距均应大于300mm；顶底板的纵向拼接缝应与纵肋及腹板位置错开。

图中未示出角焊缝，焊脚高度以不小于1.5（t）0.5/ 考虑取值，t为较厚板件的厚度。

施工时应确保块件质量和精度，尤其应严格控制焊接残余变形。
