至新建铁路道岔梁桥323×5532m预应力混凝土连续梁设计CAD大样图

• 使用性：公铁两用桥

• 承重构件受力情况：梁桥

• 材料类型：预应力桥

附件详情

• 1 说明书（一）

• 2 说明书（二）

• 3 桥面布置示意图（一）

• 4 桥面布置示意图（二）

• 5 主梁一般构造图（一）

• 6 主梁一般构造图（二）

• 7 主梁一般构造图（三）

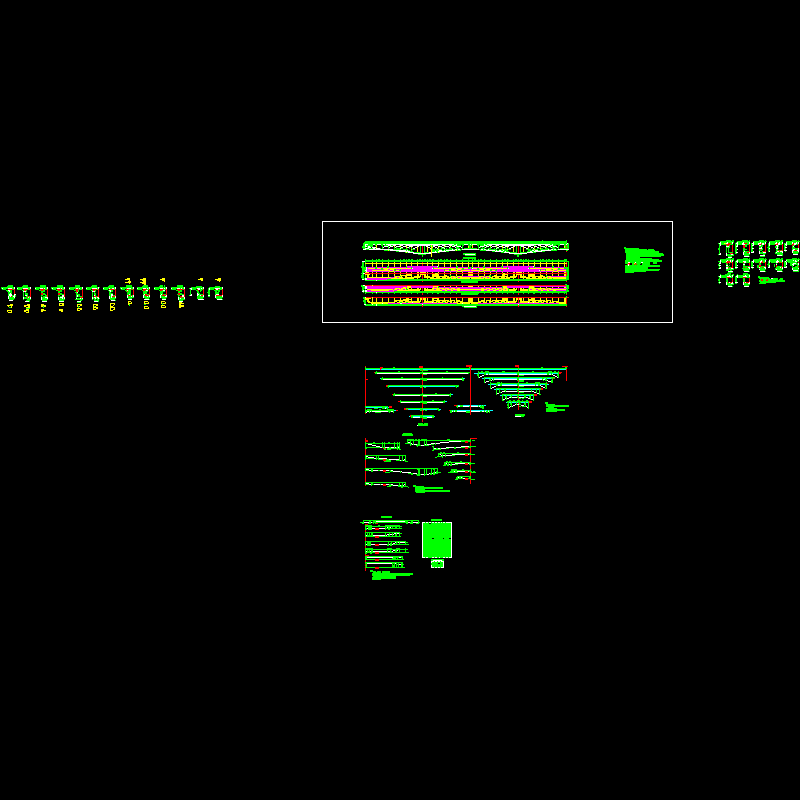

• 8 纵向预应力钢束布置图（一）

• 9 纵向预应力钢束布置图（二）

• 10 纵向预应力钢束大样图（一）

• 11 纵向预应力钢束大样图（二）

• 12 纵向预应力钢束大样图（三）

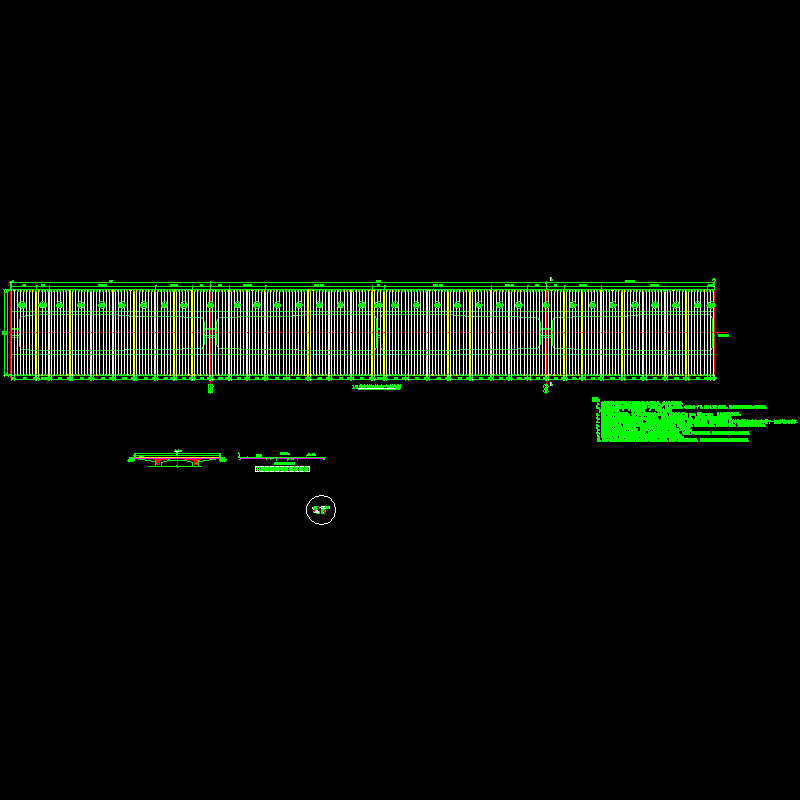

• 13 横向预应力钢筋布置图

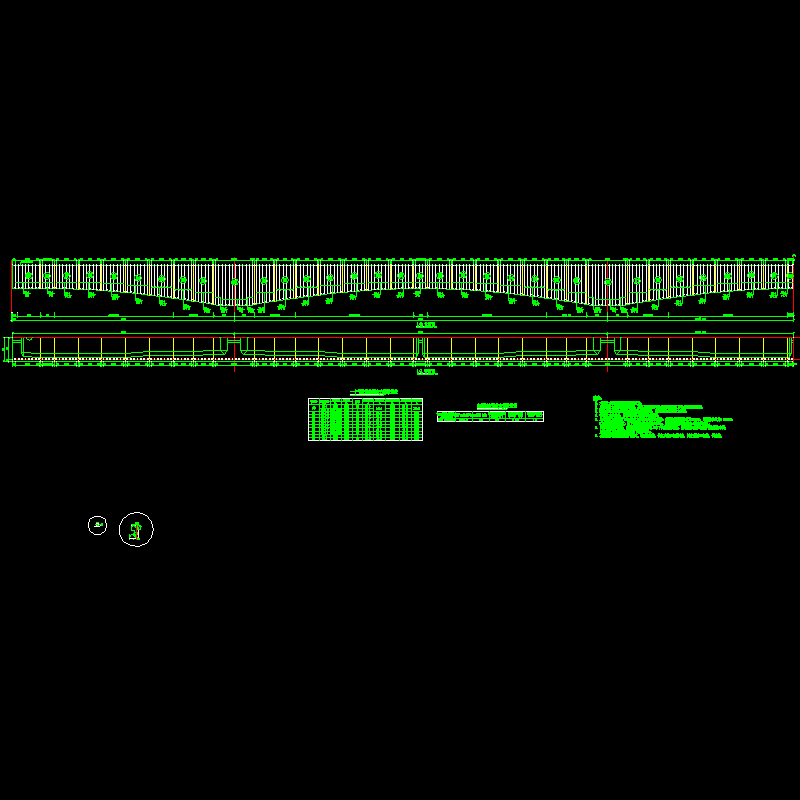

• 14 竖向预应力钢筋布置图

• 15 S0节段普通钢筋布置图（一）

• 16 S0节段普通钢筋布置图（二）

• 17 S0节段普通钢筋布置图（三）

• 18 S1节段普通钢筋布置图（一）

• 19 S1节段普通钢筋布置图（二）

• 20 S2节段普通钢筋布置图（一）

• 21 S2节段普通钢筋布置图（二）

• 22 S3节段普通钢筋布置图（一）

• 23 S3节段普通钢筋布置图（二）

• 24 S4节段普通钢筋布置图（一）

• 25 S4节段普通钢筋布置图（二）

• 26 S5节段普通钢筋布置图（一）

• 27 S5节段普通钢筋布置图（二）

• 28 S6节段普通钢筋布置图（一）

• 29 S6节段普通钢筋布置图（二）

• 30 S7节段普通钢筋布置图（一）

• 31 S7节段普通钢筋布置图（二）

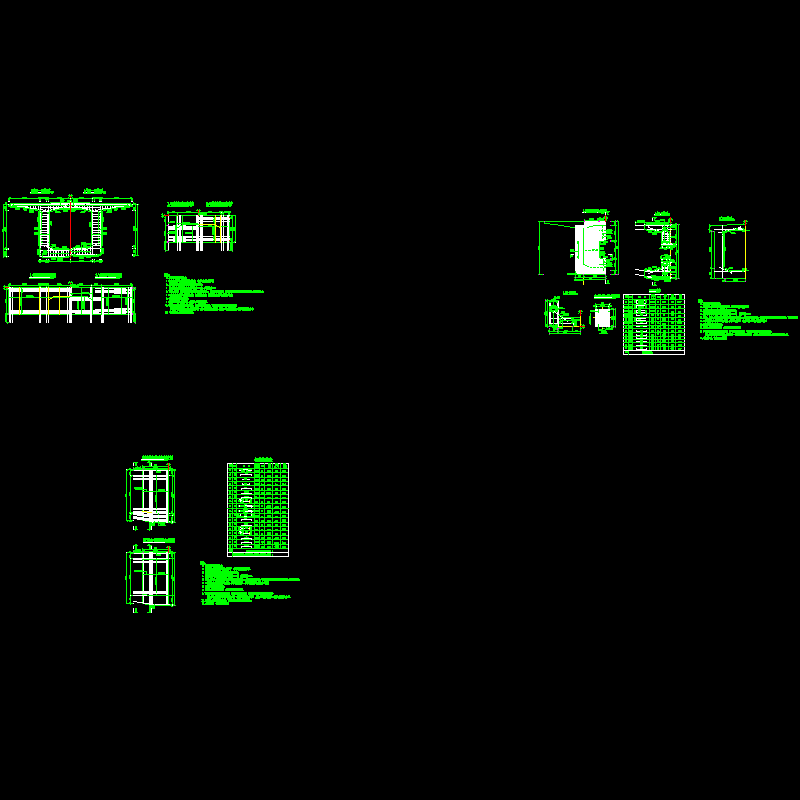

• 32 边跨合拢段普通钢筋布置图

• 33 中跨合拢段普通钢筋布置图（一）

• 34 中跨合拢段普通钢筋布置图（二）

• 35 边跨现浇段普通钢筋布置图（一）

• 36 边跨现浇段普通钢筋布置图（二）

• 37 边跨现浇段普通钢筋布置图（三）

• 38 梁体封锚及锚下钢筋布置图

• 39 锯齿块钢筋布置图（一）

• 40 锯齿块钢筋布置图（二）

• 41 锯齿块钢筋布置图（三）

• 42 锯齿块钢筋布置图（四）

• 43 锯齿块钢筋布置图（五）

• 44 锯齿块钢筋布置图（六）

• 45 锯齿块封锚钢筋布置图

• 46 1、4号墩一般构造图

• 47 1、4号墩普通钢筋布置图

• 48 2、3号墩一般构造图

• 49 2、3号墩墩帽普通钢筋布置图

• 50 2号墩普通钢筋布置图

• 51 3号墩普通钢筋布置图

• 52 2、3号墩进人洞钢筋布置图

• 53 2、3号墩墩内检查设备图（一）

• 54 2、3号墩墩内检查设备图（二）

• 55 2、3号墩进人洞及爬梯图

• 56 2、3号墩检查设备围栏图

• 57 2、3号墩检查设备吊篮图

• 58 桥墩支承垫石钢筋布置图

• 59 施工顺序图（一）

• 60 施工顺序图（二）

• 61 施工阶段梁体挠度表

• 62 支座布置图

• 63 人行道栏杆、基础构造及钢筋布置图

• 64 人行道盖板、竖墙构造及钢筋布置图

• 65 挡碴墙构造及钢筋布置图

• 66 防护网构造及布置图

• 67 综合接地构造图

• 68 接触网支柱基础构造图（一）

• 69 接触网支柱基础构造图（二）

• 70 横向限位措施图

附件详情

主要建筑结构形式：
1．计算跨度为32 3×55 32m，边支座中心线至梁端0.65m，梁全长230.3m。梁高沿纵向按1.8次抛物线变化，中支点梁高6.0m，边支点及中跨中梁高3.5m， 中跨跨中直线段长2m，边跨直线段长6.15m。
2．采用整体桥面形式，桥面板上设置高挡碴墙、电缆槽、人行道栏杆、接触网支柱，支柱内侧距离线路中心线距离应不小于3.1m。
3．截面采用单箱单室直腹板形式，顶板厚度除支点附近外均为45cm，腹板厚55～80cm，底板由跨中的50cm按二次抛物线变化至根部的80cm。顶板宽度14.06m，底板宽度7.0m。
箱梁两侧腹板与顶底板相交处均采用圆弧倒角过渡，箱梁悬臂板下设置通长的滴水槽。
梁体端部、支点处和跨中处共设置9道横隔板，端部横隔板厚度1.3m，中支点横隔板厚度2.0m，跨中横隔板厚度0.6m。横隔板及梁端底板设有孔洞，供检查人员通过。

施工方法及注意事项：
（一）悬臂施工时，要求对称浇筑，如难以实现，应控制两侧混凝土浇筑进度差不大于2立方米，且两侧施工不平衡荷载不超过20吨。
（二）墩梁临时固结措施：各中墩临时固结措施，应能承受中支点处最大不平衡弯矩28312kN.m和相应竖向反力23213kN，墩梁固结临时墩在横桥向必须支承在箱梁腹板范围内，其材料及构造由施工单位自行设计确定。此不平衡荷载考虑了中墩两侧梁体结构的不均匀性、施工不平衡荷载和风荷载影响，未考虑安全系数及一侧挂篮坠落的情况，设计临时固结构造时应酌留富裕量，并应在施工时加强挂篮锚固。
（三）本梁纵向、横向、竖向为预应力体系，钢筋、预应力管道密集，如发生冲突，允许进行局部调整。调整原则是先普通钢筋，后精轧螺纹钢筋、横向预应力筋，应保证纵向预应力钢束管道位置准确。预应力钢筋张拉槽处的梁体普通钢筋可切割，张拉完成后焊接恢复原状。同时应注意加强捣固，不得存在空洞或漏捣。
（四）钢束管道位置用定位钢筋固定，定位钢筋牢固焊接在钢筋骨架上。定位钢筋间距直线段不大于0.8m，曲线段适当加密至不大于0.5m。应保证锚垫板及喇叭管尺寸正确，喇叭管中心线应与锚垫板严格垂直，喇叭管和波纹管的衔接要平顺，不得漏浆，并杜绝堵孔道。
（五）压浆管道设置：对腹板束、顶板束在0号段管道中部设置三通管，中跨底板在合拢段横隔板附近管道设置三通管，边跨底板束在距边支座约10m附近管道设三通管，钢束长超过60m的按相距 20m左右增设一个三通管，以利于排气，保证压浆质量。
