东莞市西部干道市政工程人行天桥cad施工图纸_预应力混凝土桥

一、概述   本桥跨越东莞西部干道,位于东莞西部干道桩号KXXXX米处。是东莞西部干道工程的组成部分。   二、设计规范和技术标准   (一)、设计规范   1、《公路桥涵设计通用规范》(JTG D60-2004);   2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004);   3、《公路桥涵地基与基础设计规范》(JTJ024-85);   4、《城市人行天桥与人行地道技术规范》CJJ69-95;   5、《城市桥梁设计荷载标准》(CJJ77-98)。   (二)、技术标准   1、荷载等级   人群荷载:根据《城市人行天桥与人行地道技术规范》(CJJ69-95)确定;  地震作用:地震动峰值加速度等于0.10g。   2、桥宽布置   桥梁横断面布置如下:   主桥全宽5.0米,净宽4.70米;主桥桥面宽度组成为:0.15米(踢脚) 4.70米(人行步道) 0.15米(踢脚)。南北侧单侧人行梯道全宽5.0米,梯道宽度组成:0.15米(踢脚) 2.05米(人行步道) 0.60米(自行车推道) 2.05米(人行步道) 0.15米(踢脚)。   3、桥面纵、横坡   桥面纵坡:主桥跨中竖曲线半径1000米,两侧为1.0%纵坡。人行梯道坡度:i=1:2,桥面横坡:主桥及梯道表面均不设横坡。   4、桥下净空   主车道≥5.5m,人行道≥2.5m。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

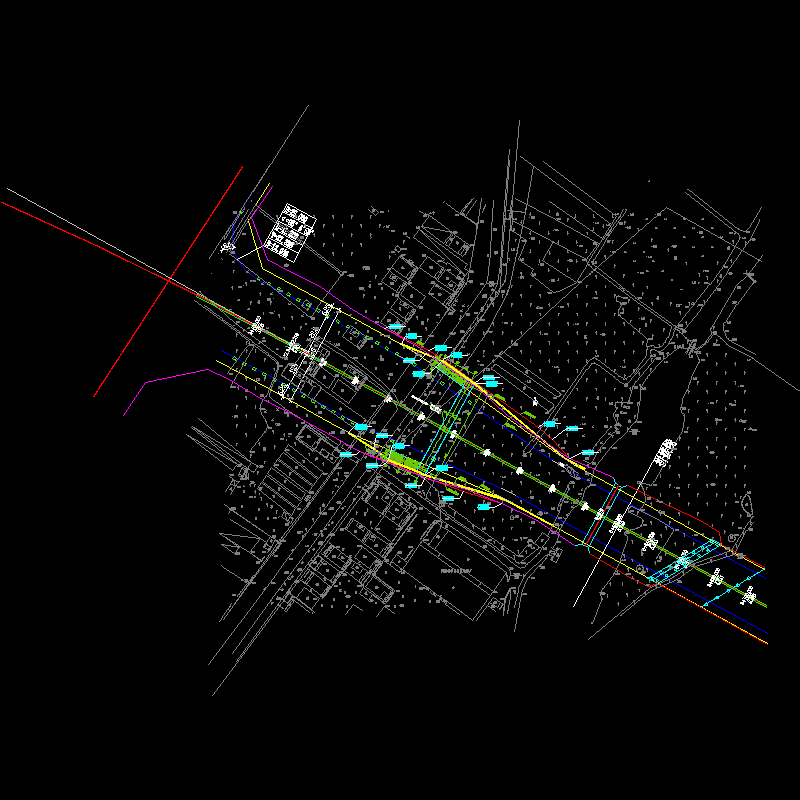

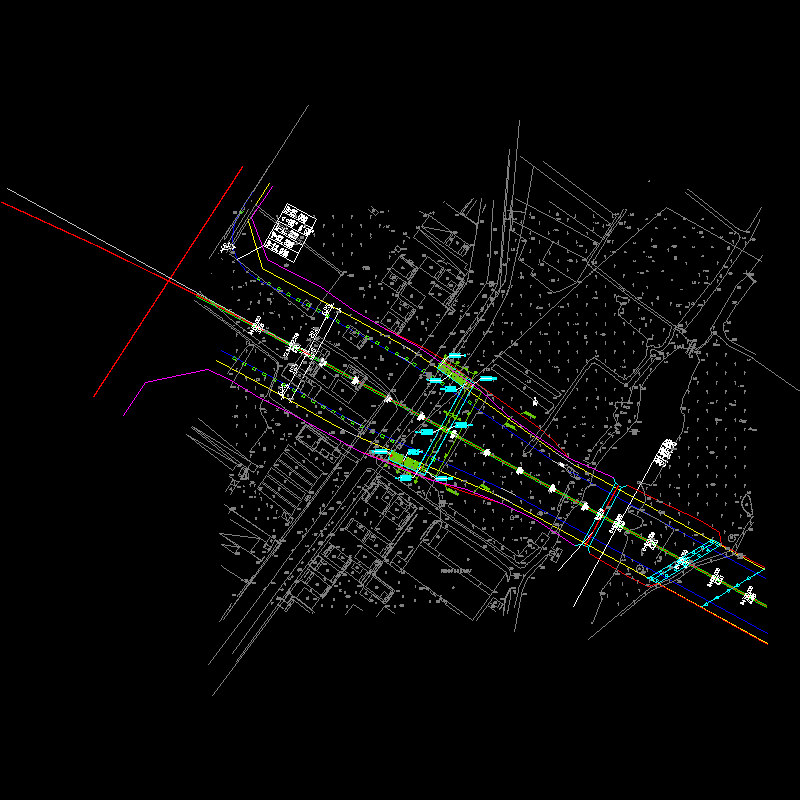

  • ql-04-人行天桥桥梁平面位置图.dwg
    ql-04-人行天桥桥梁平面位置图.dwg
  • ql-05-人行天桥桩基平面位置图.dwg
    ql-05-人行天桥桩基平面位置图.dwg

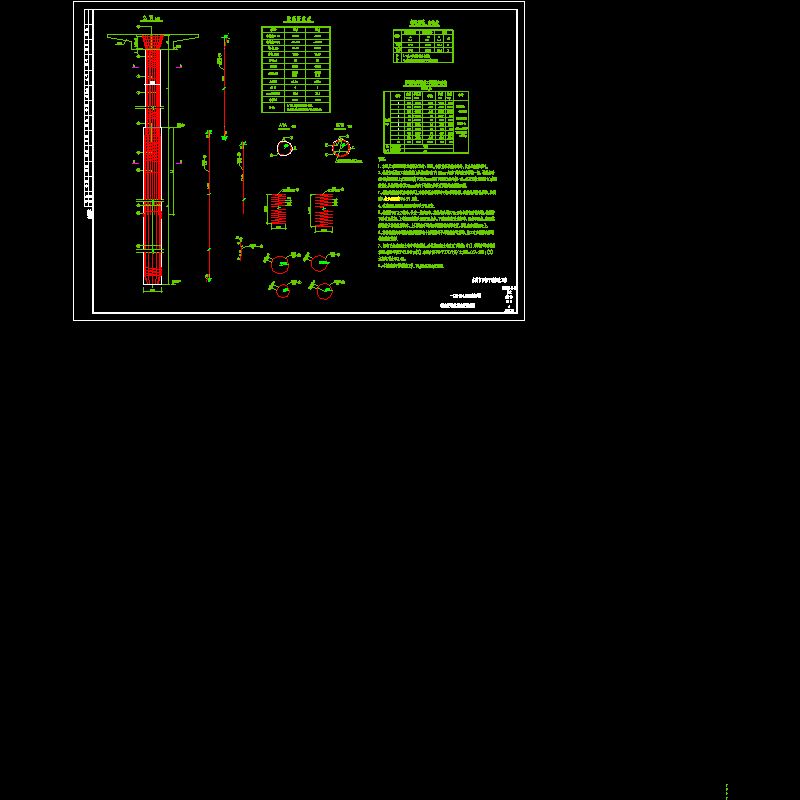

  • ql-10-梯道桥墩柱构造及配筋图.dwg
    ql-10-梯道桥墩柱构造及配筋图.dwg
