广州市政工程m空心板桥设计图纸_预应力混凝土A类构件设计

设计要点:   7.1 预应力混凝土预制板按部分预应力混凝土A类构件设计。   7.2预应力钢束张拉采用张拉力和伸长量"双控"施工,张拉控制应力0.73fpk =1357.8Mpa。   7.3 施工阶段预制梁时张拉预应力后梁底上挠值为:边板17.8mm,中板16.9mm。   施工要点:   8.1本桥采用预制吊装法施工。   8.2 空心板预制时应根据有关配套设计图要求,埋入护栏、伸缩缝、排水设施及交通工程设施所需管线等的预埋件;预留排水孔时,必须结合排水设计图,在相应中板上预留孔位。   8.3 设置人行道纵梁及钢筋混凝土护栏时,需待整体化桥面现浇层混凝土强度达70%后,方可浇注人行道纵梁。   8.4浇筑砼时,须密切注意防撞栏、支座及伸缩缝等所需预埋件的设置和位置的准确。   8.5浇注桥面现浇层之前,预制小箱梁顶面应做成凹凸的表面,以保证预制小箱梁与桥面现浇层之间紧密结合。   8.6 混凝土震捣如采用交频插入式震捣棒,须从两侧同时震捣。   8.7 混凝土预制板施工中,简支梁在距梁端60cm处设置吊装孔,采用钢丝绳绑扎吊装施工。同时在存梁与运梁时支点必须在理论支承线处,防止梁开裂。   8.8 在背墙与梁端之间填塞4cm的橡胶片,挡块与梁体之间也填塞4cm的橡胶片。   8.9 施工桩基之前,必须先进行开挖,以明确地下现状给水管的位置,如果给水管位置与桩基冲突,施工单位必须与设计单位联络。   8.10 桩基施工时,摩擦桩清孔后,沉渣厚度≤20cm。   8.11 桩基检测请按照相关规范执行,所有桩基都应检测,其中50%桩基采用超声波法,50%桩基采用低应变反射波法,另应对1~2%的桩基(同时不少于2根)进行钻孔抽芯法检测。   8.12. 其他   8.12.1 其他未尽事宜按部颁标准《公路桥涵施工技术规范》JTJ041-2000以及有关规定办理。   8.12.2 桩基施工时注意土层变化情况,如实际土层与桥型布置图中所示不符及时与设计单位联系。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

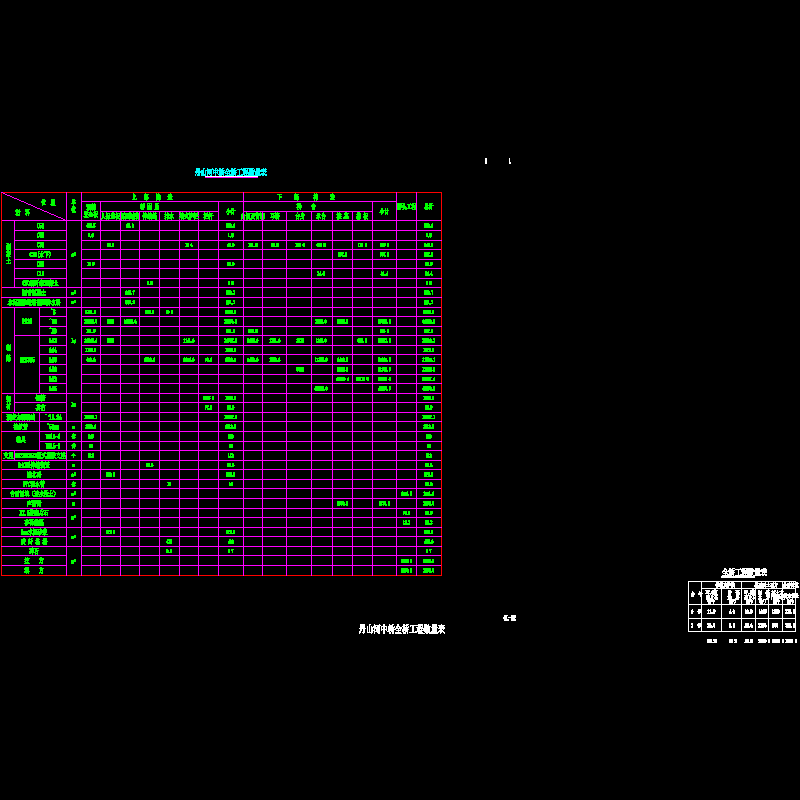

  • ql-02 丹山河中桥全桥工程数量表.dwg
    ql-02 丹山河中桥全桥工程数量表.dwg

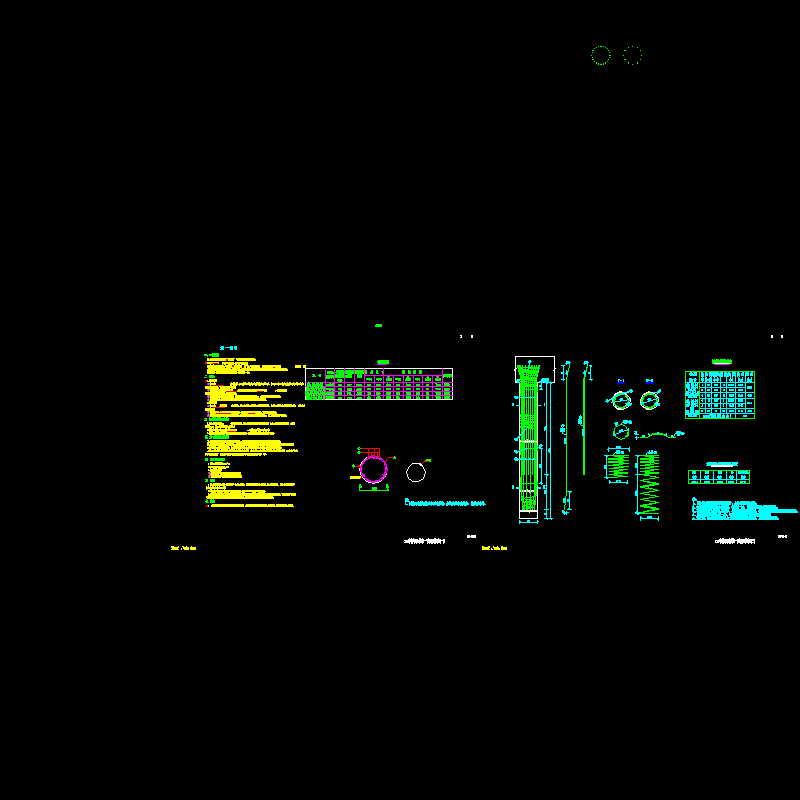

  • ql-06 丹山河中桥钻孔桩统一说明及桩表.dwg
    ql-06 丹山河中桥钻孔桩统一说明及桩表.dwg

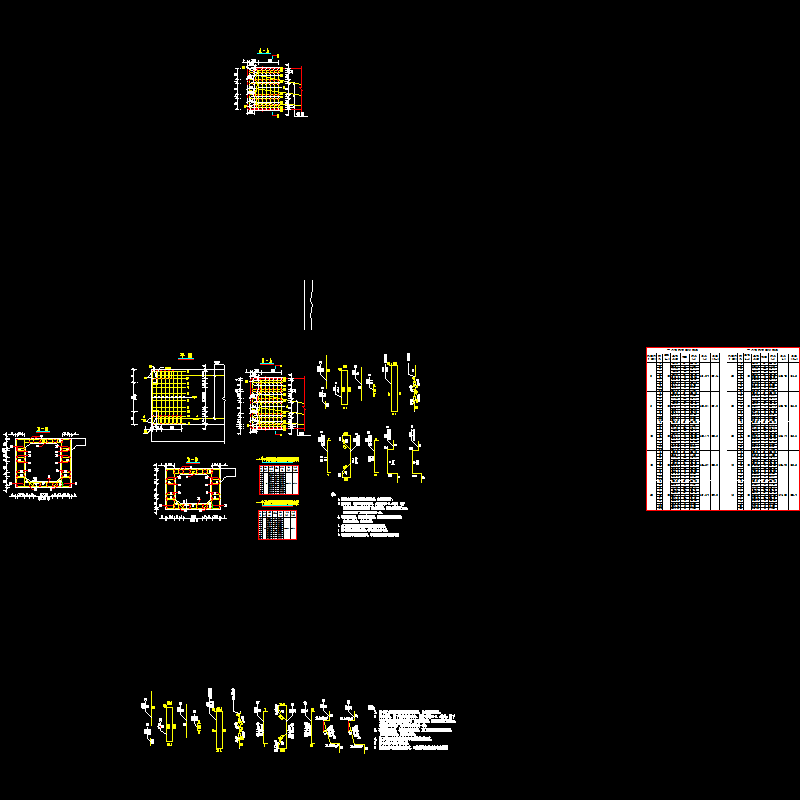

  • ql-10 23米简支板锚端钢筋构造图.dwg
