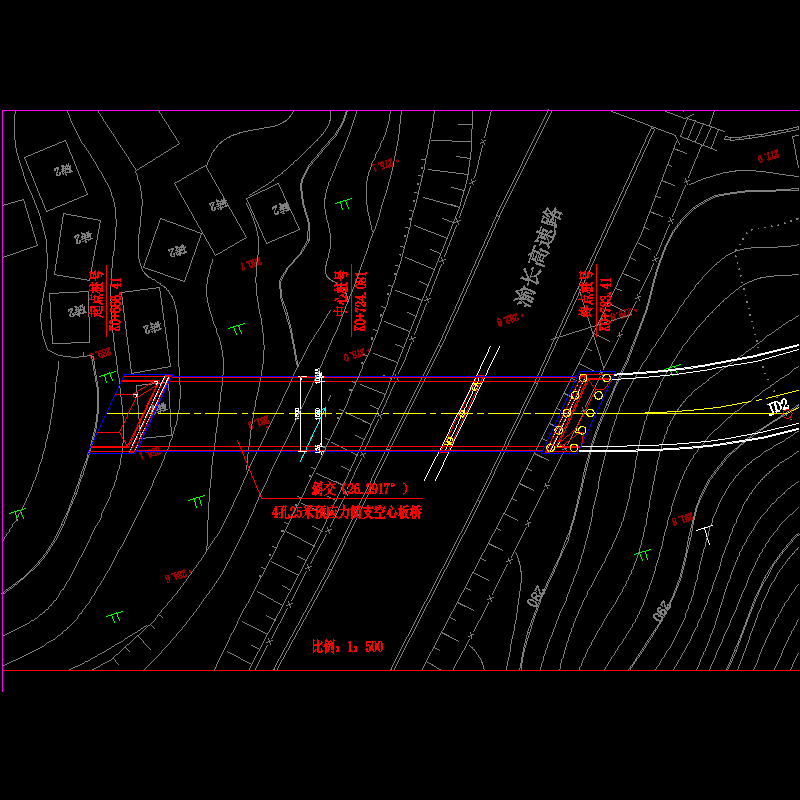

25m斜交预应力空心板桥设计CAD图纸

附件详情

本桥为高速公路跨线桥，设计荷载公路Ⅱ级，为该桥的整套图纸（包括附属安全设施）。
二、技术指标
1、设计荷载：公路II级

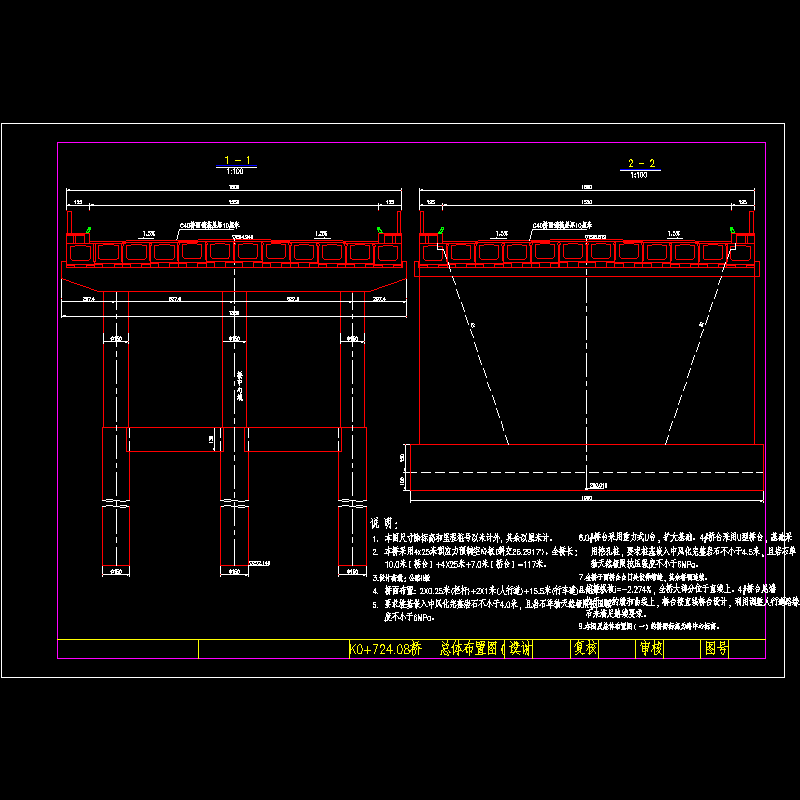

2、跨径布置：10m（桥台） 4×25 m（主跨） 7m（桥台）=117m
3、桥面净宽：1m（人行道）×2 15.5m（行车道） 0.25m（栏杆）×2=18m
4、桥面纵坡：-2.274%，无竖曲线
5、桥面横坡：1.5%
6、地震烈度：≤6o
