三角形桥墩Y型桥墩构造设计钢筋图纸cad

资料三角形桥墩Y型桥墩构造设计钢筋图，含4座桥梁三角形桥墩Y型桥墩设计图纸，共计36张CAD。节点清晰，同类设计可学习参考。

项目概要

三角形桥墩结构包括主梁盖梁和一个Y型桥墩,主梁盖梁设置在一个Y型桥墩上共同组成。桥梁荷载等级： 公路-Ⅱ级。跨径布置：( 11 12 3×13) 4×13 (3×13 12 11)m、3×15m、单跨20m、3×10m。桥梁上部结构采用现浇连续空心板梁，梁高为h=0.6m、0.8m、0.95m、0.45m；下部结构采用Φ800mm钻孔灌注桩。桥墩挡块内侧放置200X150X30橡胶挡块，每个桥墩2块。

图纸内容

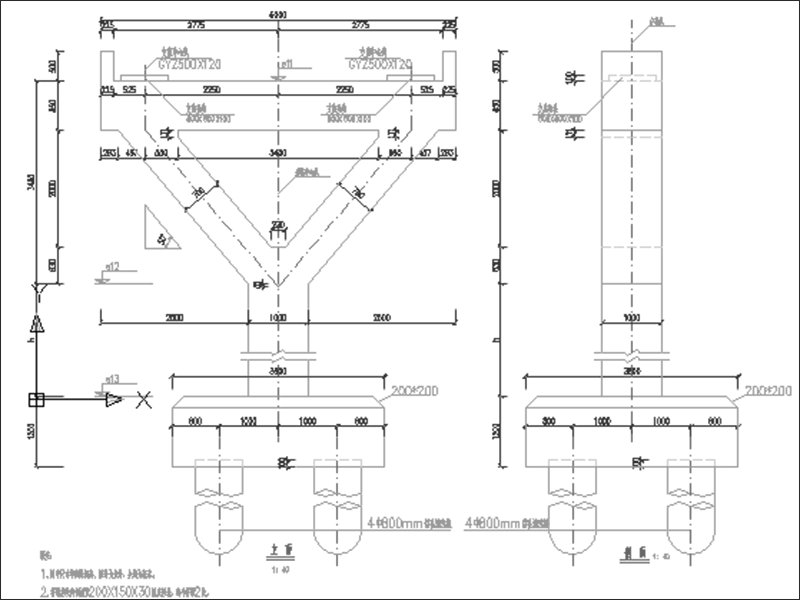

三角形桥墩构造图

三角形桥墩盖梁钢筋图

三角形桥墩承台钢筋图

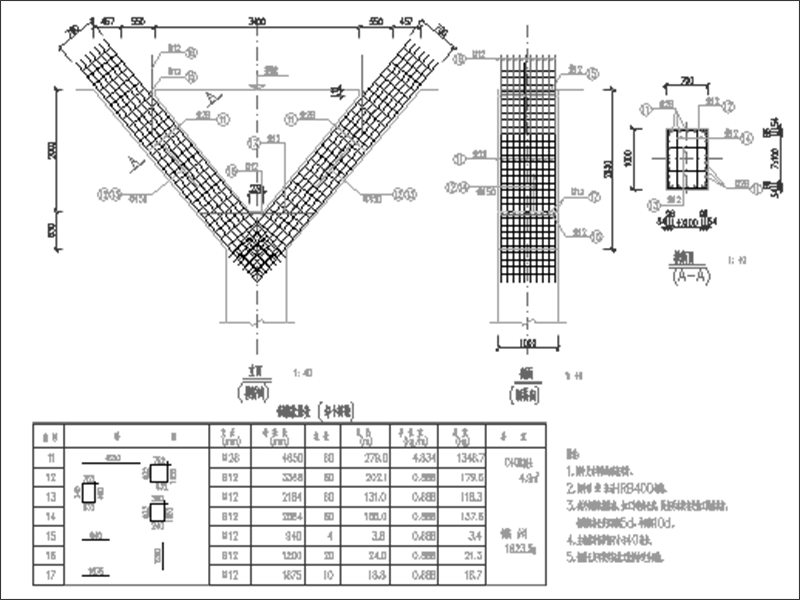

三角形桥墩墩柱(斜)钢筋图

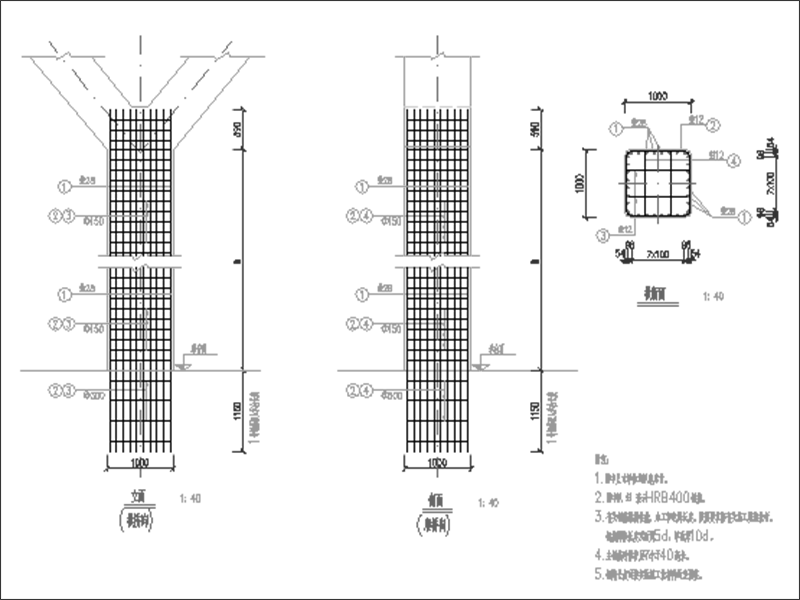

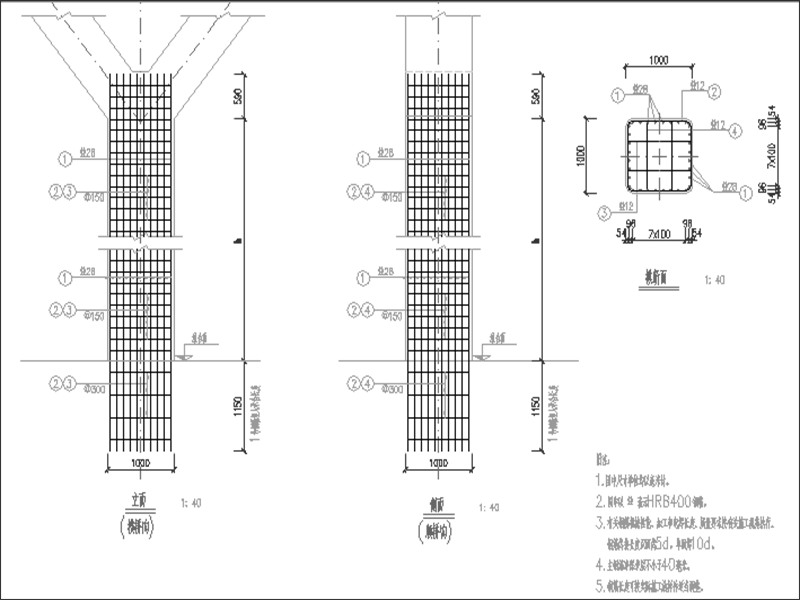

三角形桥墩墩柱(直)钢筋图

三角形桥墩钢筋数量表
