47m钢箱梁人行天桥cad施工图设计,主梁构造图和桥墩桩基钢筋构造图

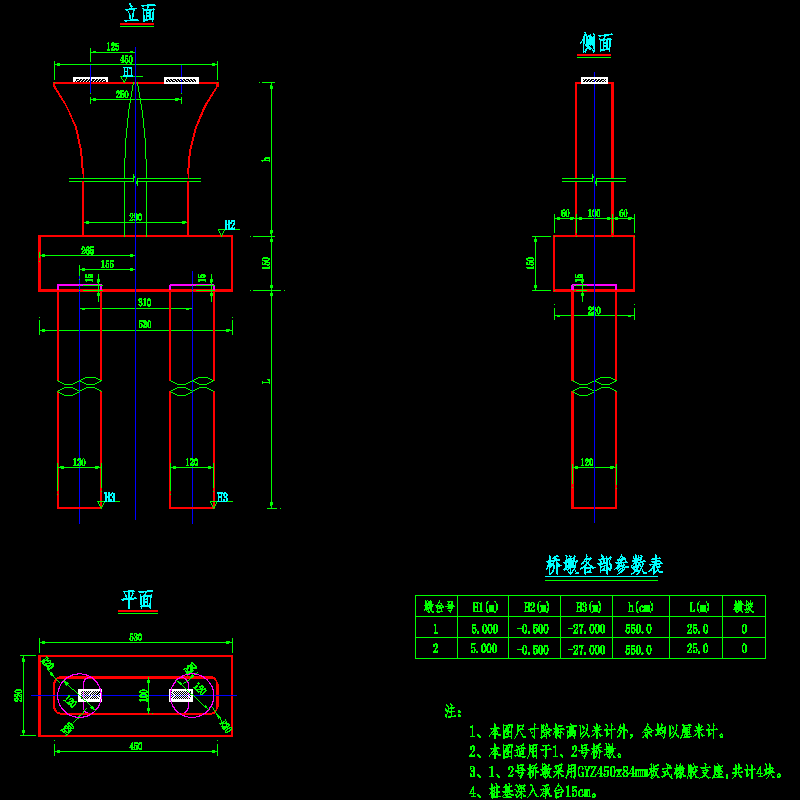

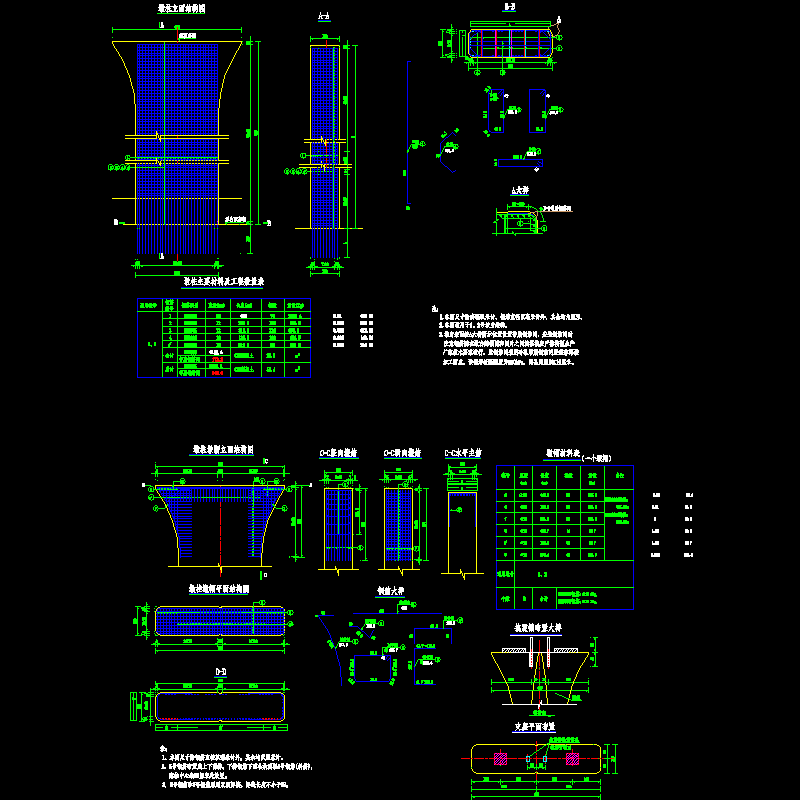

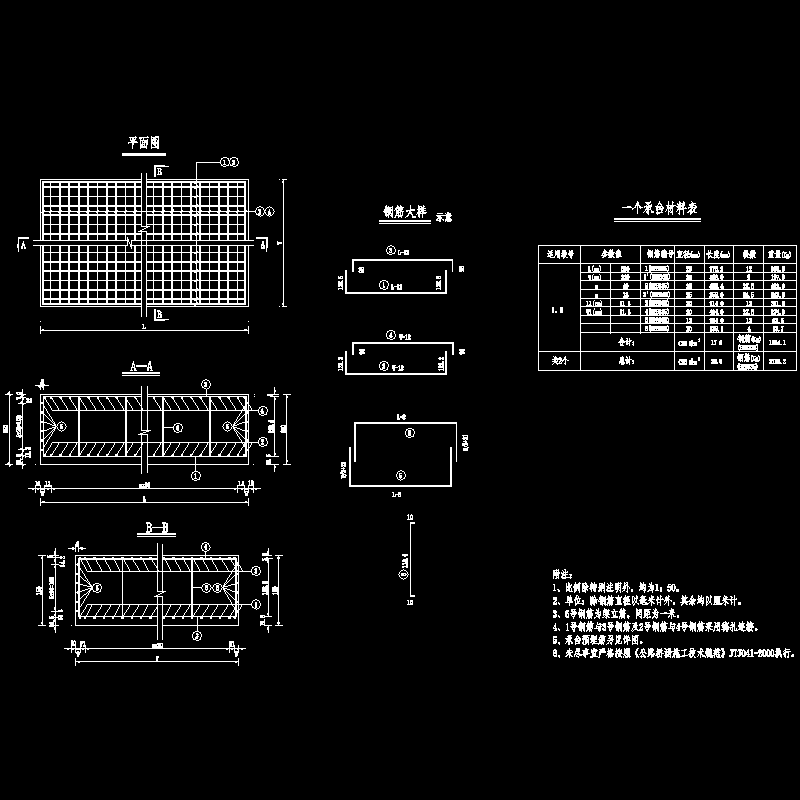

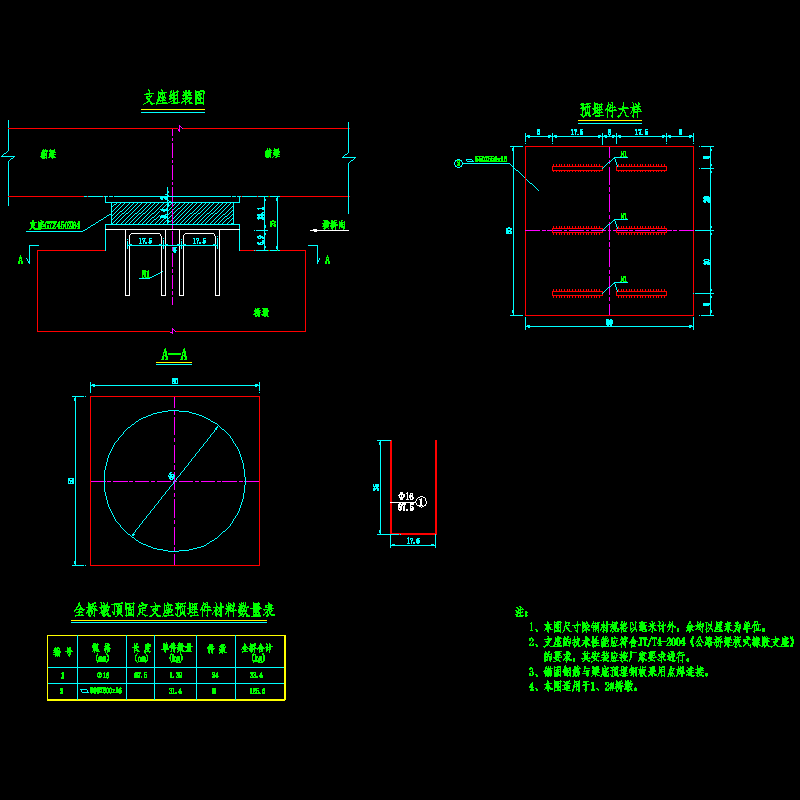

1 设计说明 　　2 工程数量表 　　3 天桥平面图 　　4 天桥立面图 　　5 天桥横断面图 　　6 主梁构造图 　　7 焊缝构造图 　　8 梯道一般构造图 　　9 梯道钢筋构造图 　　10 梯道桩柱钢筋构造图 　　11 桥墩墩拄外形图 　　12 桥墩一般构造图 　　13 桥墩墩柱钢筋构造图 　　14 桥墩承台钢筋构造图 　　15 桥墩桩基钢筋构造图 　　16 支座垫石一般构造图 　　17 固定支座一般构造图 　　18 栏杆结构图 　　19 铺装排水图 　　 本桥为人行天桥。平面为直线。桥面横坡为双向1％。全桥桥宽4.5m，桥面净宽4.0m；两端设置与天桥垂直的2道上下梯道，梯道纵坡1:2.29。 　　 本桥主跨上部构造采用1-47m钢箱梁，梁高1.60m，材料采用Q345钢；下部构造采用钢筋混凝土花瓶式矩形墩，钻孔灌注桩基础。
