5×30m部分预应力混凝土组合箱梁大桥cad图纸,配筋图和构造图

技术指标:    (1)汽车荷载:公路Ⅱ级。    (2)设计车速:60km/h。    (3)防洪标准:100年一遇,设计洪水位9.74m。    (4)地震峰值加速度:0.05g。    (5)桥面宽度:桥面净宽:净-8.0m 2×1.0m(人行道)。    (6)桥面横坡:由桥中心线向两侧各设2%横坡。    (7)坐标系统:1954北京坐标系。    (8)高程系统:废黄河高程系。    上部结构采用5×30m部分预应力混凝土组合箱梁,桥宽10m,下部结构采用柱式墩(台),钻孔灌注桩基础。    S-01 工程数量汇总表    S-02 桥位平面图    S-03 箱梁现浇接头施工顺序图    S-03 箱梁现浇接头施工顺序图    S-04 桥型总体布置图    S-05 桥台一般构造图    S-06 台帽配筋图    S-07 台桩配筋图    S-08 耳墙、背墙配筋图    S-09 桥墩一般构造图    S-10 墩帽配筋图    S-11 墩桩配筋图    S-12 桥墩系梁配筋图    S-13 支座垫石配筋图    S-14 防震挡块配筋图    S-15 组合箱梁正横断面布置图    S-16 组合箱梁一般构造图    S-17 组合箱梁正弯矩钢束构造图    S-18 组合箱梁顶板负弯矩钢束构造图    S-19 组合箱梁普通钢筋构造图    S-20 组合箱梁现浇桥面板钢筋构造图    S-21 组合箱梁端横梁钢筋构造图    S-22 组合箱梁现浇中横梁钢筋构造图    S-23 组合箱梁齿板钢筋构造图    S-24 组合箱梁预制堵头板钢筋构造图    S-25 组合箱梁梁端封锚钢筋构造图    S-26 预应力锚具构造图    S-27 桥面铺装构造图    S-28 支座构造图    S-29 伸缩缝构造图    S-30 泄水管构造图    S-31 防撞护栏配筋图    S-32 桥台锥坡构造图

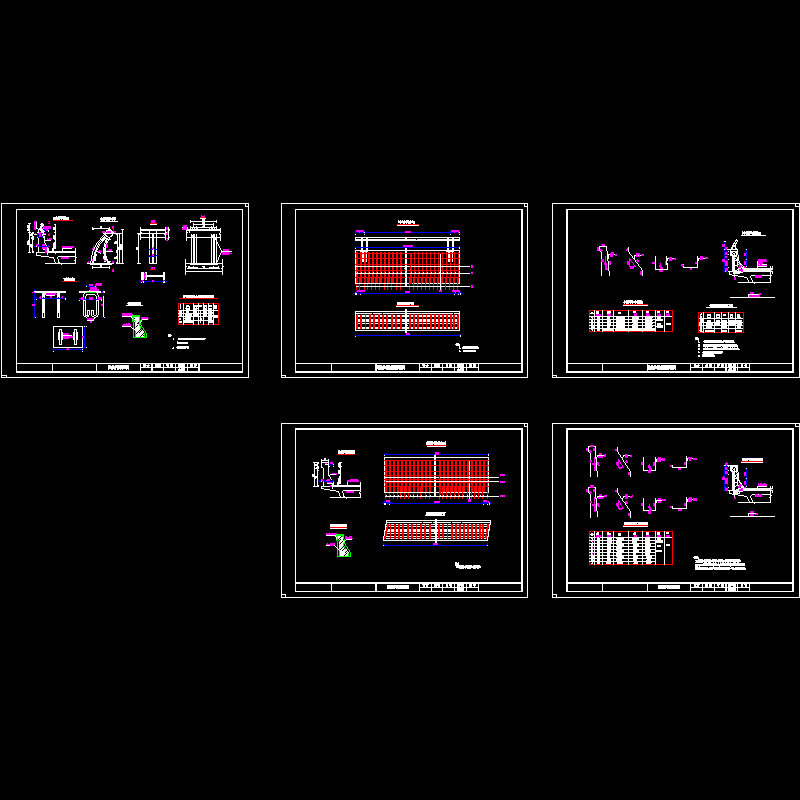

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • s-30防撞墙.dwg
    s-30防撞墙.dwg
  • s-05(9)下部构造图xg.dwg
    s-05(9)下部构造图xg.dwg

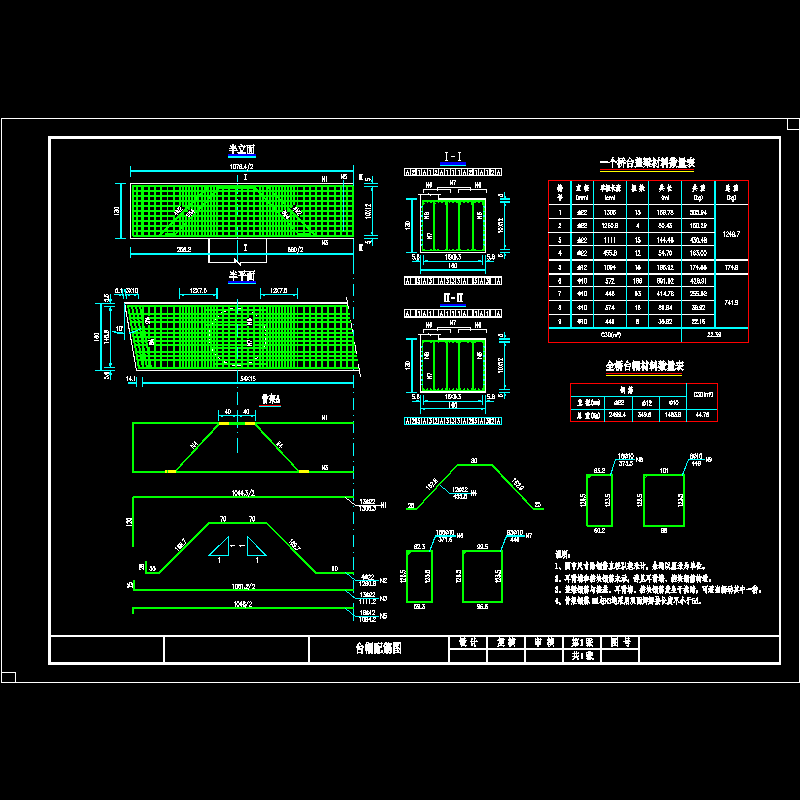

  • s-06台帽配筋图.dwg
    s-06台帽配筋图.dwg
  • s-07台桩配筋图.dwg
    s-07台桩配筋图.dwg

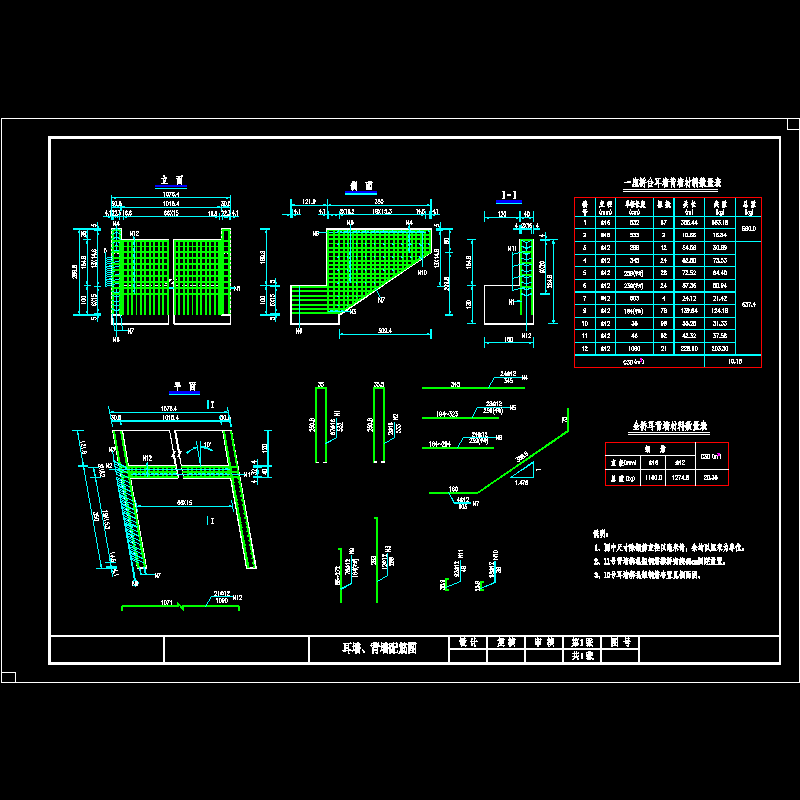

  • s-08耳墙.dwg
    s-08耳墙.dwg
  • s-10墩帽配筋图.dwg
    s-10墩帽配筋图.dwg
  • s-11墩桩配筋图.dwg
    s-11墩桩配筋图.dwg
  • s-12系梁配筋图.dwg
    s-12系梁配筋图.dwg
  • s-13(14)挡块及垫石.dwg
    s-13(14)挡块及垫石.dwg
  • s-15标准断面.dwg
    s-15标准断面.dwg
