实腹钢梁排架结构(局部框架)厂房结构施工图纸(预应力混凝土管桩)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 钢结构:排架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目建筑物总长度:91.94m;建筑物总宽度:35m;建筑物高度:8m;层数:1层,局部2层;建筑结构选型:现浇钢筋混凝土柱实腹钢梁排架结构,局部为现浇钢筋混凝土框架结构;屋面为轻钢有檩屋面。地基类型:桩基(预应力混凝土管桩)。

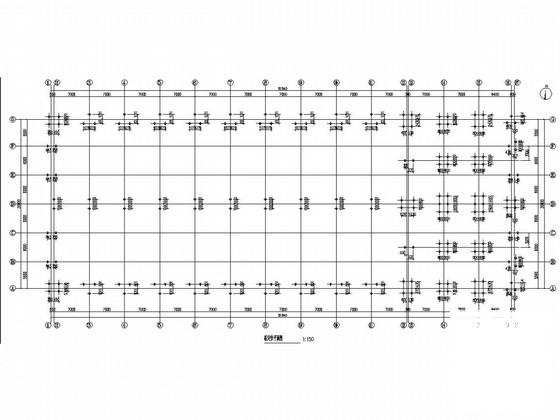

该资料包含:钢 结构设计说明 结构设计说明 ,桩定位平面图,承台详图,柱平法施工图,柱模板配筋图,牛腿施工图,填充墙立面图,梁板图等共计20张图。
分享投稿时间:近几年9月。

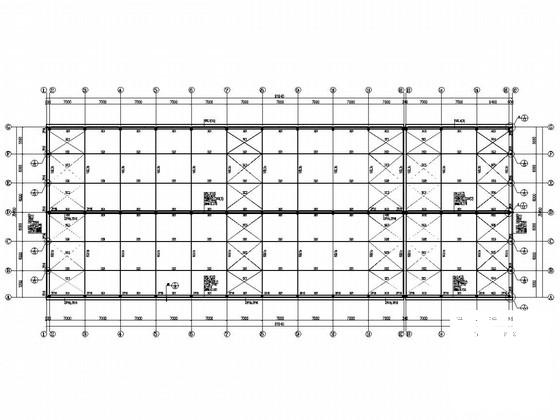

屋顶结构 平面布置图

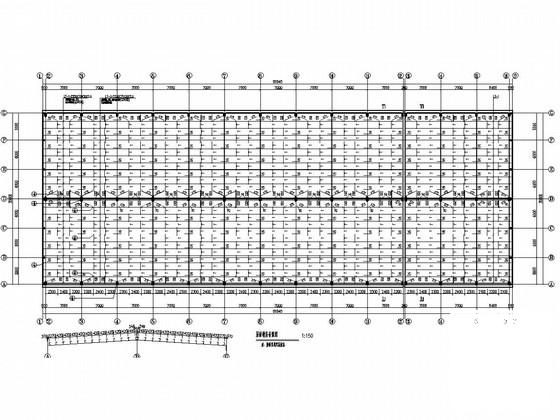

屋面檩条布置图

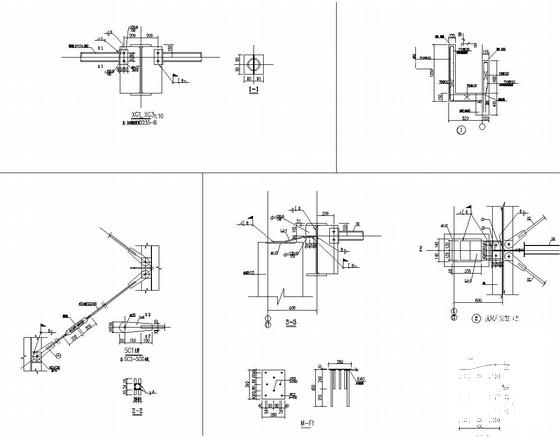

屋顶结构节点详图

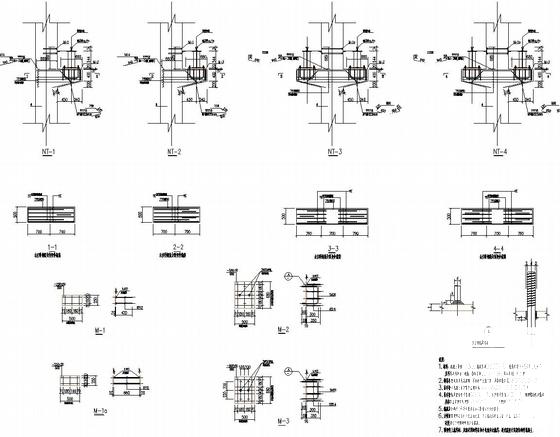

节点详图

填充墙立面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 实腹钢梁排架结构(局部框架)厂房结构施工图纸(预应力混凝土管桩) - 1
    第 1 张图
  • 实腹钢梁排架结构(局部框架)厂房结构施工图纸(预应力混凝土管桩) - 2
    第 2 张图
  • 实腹钢梁排架结构(局部框架)厂房结构施工图纸(预应力混凝土管桩) - 3
    第 3 张图
  • 实腹钢梁排架结构(局部框架)厂房结构施工图纸(预应力混凝土管桩) - 4
    第 4 张图
  • 实腹钢梁排架结构(局部框架)厂房结构施工图纸(预应力混凝土管桩) - 5
    第 5 张图
  • 实腹钢梁排架结构(局部框架)厂房结构施工图纸(预应力混凝土管桩) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
