桩基础局部2层框架水处理间结构CAD施工图纸(预应力混凝土管桩)
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 特种结构：其他结构
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 参考图纸：12张
- 设计年代：近代
附件详情
结构设计总说明、400锤击预应力混凝土管桩施工说明、桩位及试桩图、基础平面布置图、框架柱配筋图、框架梁配筋图、结构
平面布置图
、楼面板布置图、
楼梯详图
、设备基础及留洞图、设备基础详图共12张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

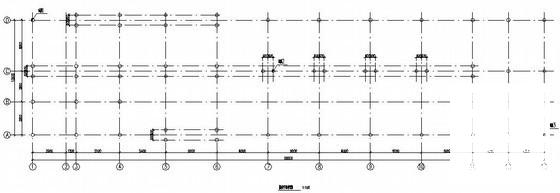

第 1 张图 -

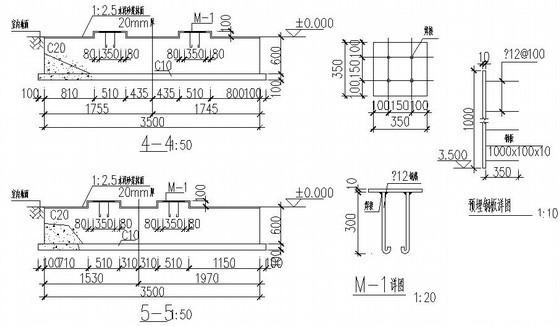

第 2 张图 -

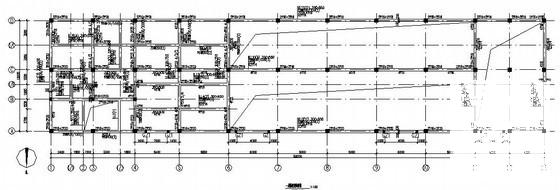

第 3 张图 -

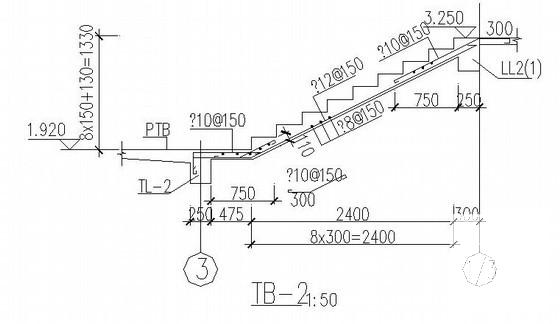

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：0.92 MB
- 收藏次数：0
-
文件名称：
附件-995878567568799705967.zip
