排架结构(钢梁)厂房结构施工图纸56P,平面布置图,节点详图

该附件为:排架结构(钢梁)厂房 结构施工图 2019 56P,格式为CAD版本。
一、简介:
该项目位于贵州,由主厂房、附楼、排气塔等组成,各部分间设缝分开,总建筑面积约4800m2,主厂房主体结构采用排架柱 钢梁的建筑设计结构形式,跨度16.825m 12m 10m 14.825m,柱距6.6m,平面尺寸约54m×33m,厂房下弦标高10.12m,屋面板采用压型钢板 混凝土组合楼板,外墙采用混凝土墙。
主厂房北侧设3个排气塔,平面尺寸分别为3.6mx6.4m、4.5mx6.4m、7.05mx6.4m,高度20m,采用现浇钢筋混凝土墙结构。
主厂房中设标高6m的盖顶一个,采用现浇单层钢筋混凝土框架结构,平面尺寸约16m×7.3m,柱网尺寸8m×7.3m。附楼采用现浇钢筋混凝土框架结构,平面呈U形,总尺寸73m×43m,柱网尺寸10m/9m×10m,首层层高5.5m,二层层高4.5m,总高10m。
二、目录
结构设计总说明、基础平面图布置图、基础详图、主厂房构件平面布置图、主厂房排架图、主厂房排架柱详图、主厂房吊车梁平面布置图、主厂房吊车梁详图、主厂房墙体平面布置图、主厂房屋面梁布置图、主厂房屋面板配筋图、主厂房 节点详图
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

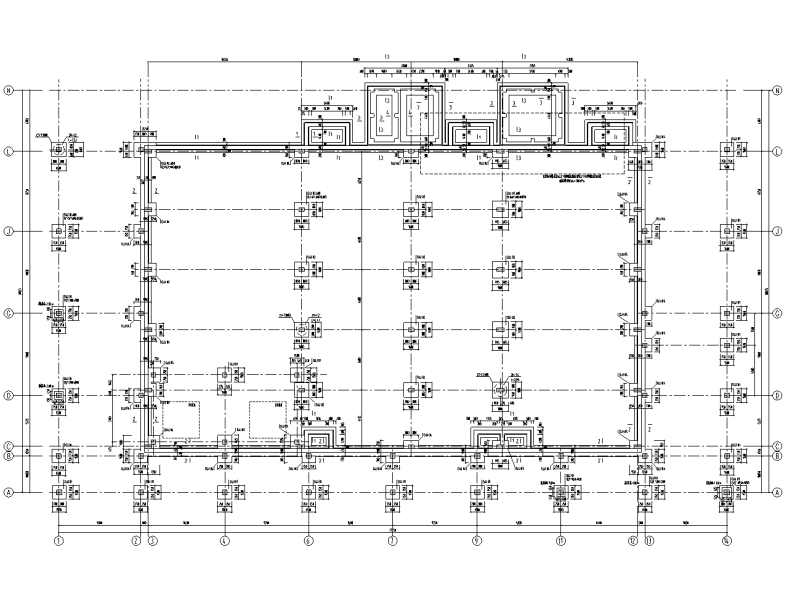

  • 基础平面图布置图
    基础平面图布置图

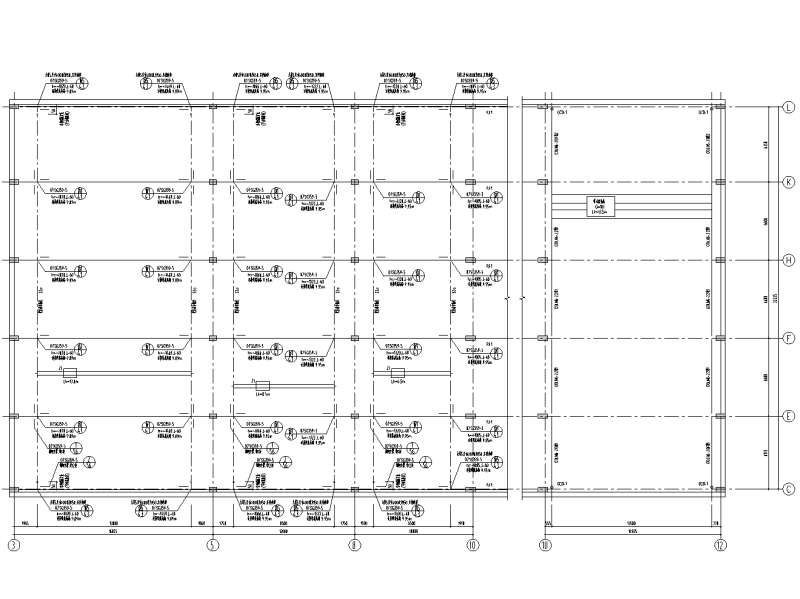

  • 吊车梁平面布置图
    吊车梁平面布置图

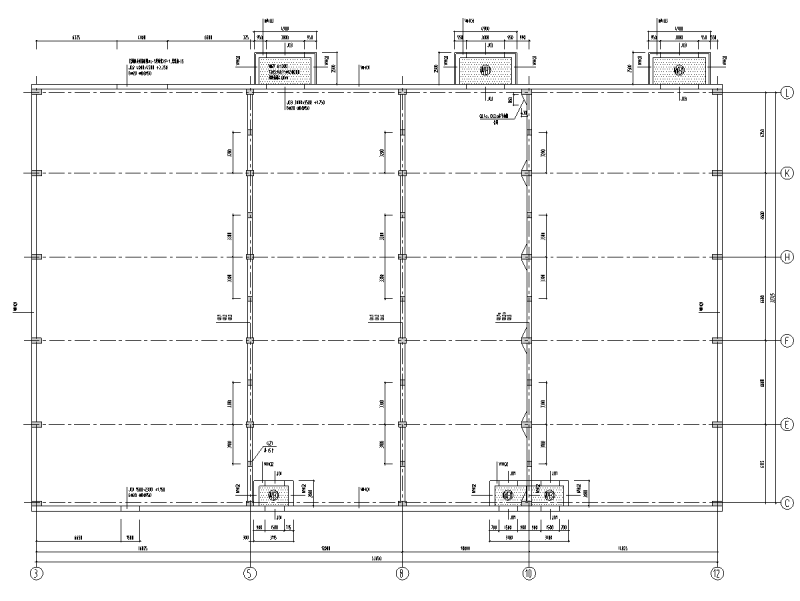

  • 墙体平面布置图
    墙体平面布置图

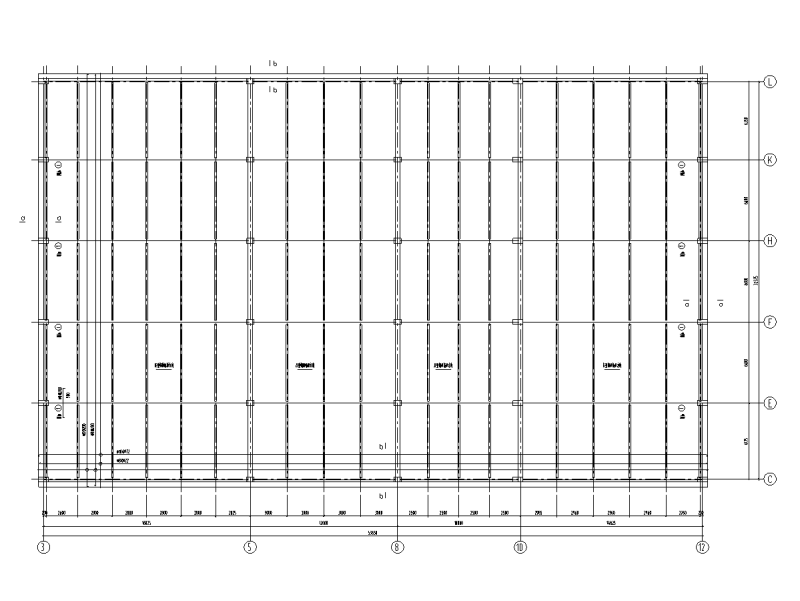

  • 屋面梁布置图
    屋面梁布置图

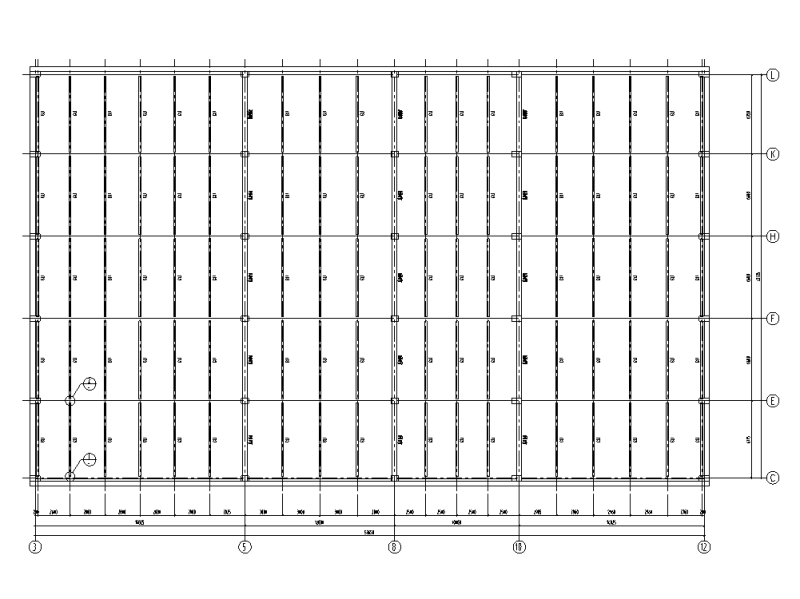

  • 屋面板配筋图
    屋面板配筋图
  • 主厂房排架图
    主厂房排架图
以上是部分截图,请下载附件后查看完整高清内容
