单层排架钢结构厂房结构CAD施工图纸(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
这份参考资料包括：结构设计总说明、、1区基础
平面布置图
、独立基础详图、1区屋顶结构布置图、柱间支撑布置图、1区屋顶檩条布置图、1区圈梁、柱子、柱间支撑布置图、抗风柱结构图及钢结构各
节点详图
共9张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

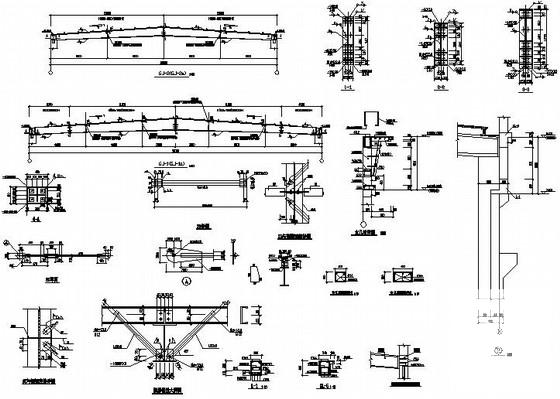

第 1 张图 -

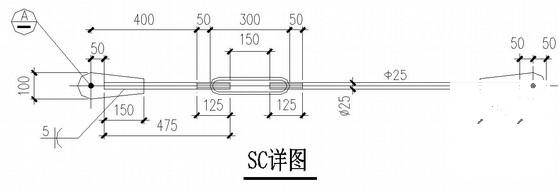

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.11 MB
- 收藏次数：0
-
文件名称：
附件-995878576097585596595.zip
