36m单层钢结构厂房建筑结构设计图纸(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:18m
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,柱位平面布置图,基础平面布置图,屋面结构布置图,墙面檩条布置图,锚栓 平面布置图 ,KJ 节点详图
共15张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

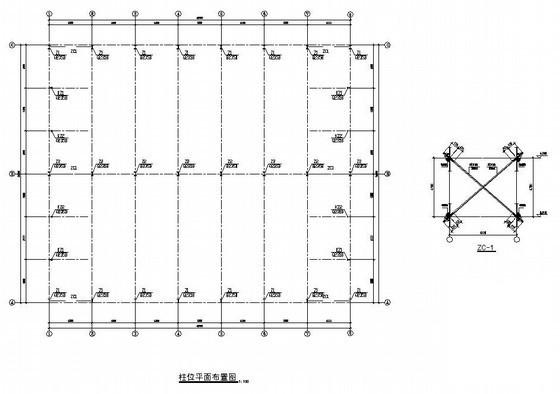

  • 36m单层钢结构厂房建筑结构设计图纸(平面布置图) - 1
    第 1 张图

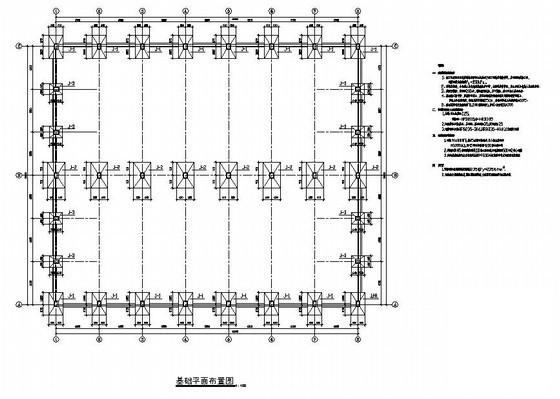

  • 36m单层钢结构厂房建筑结构设计图纸(平面布置图) - 2
    第 2 张图

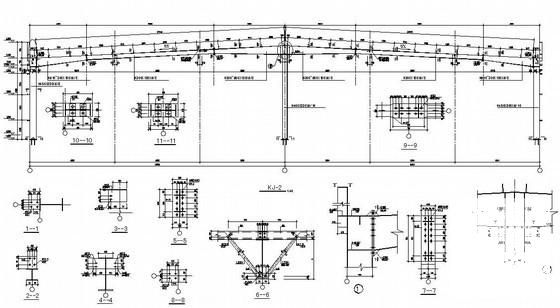

  • 36m单层钢结构厂房建筑结构设计图纸(平面布置图) - 3
    第 3 张图

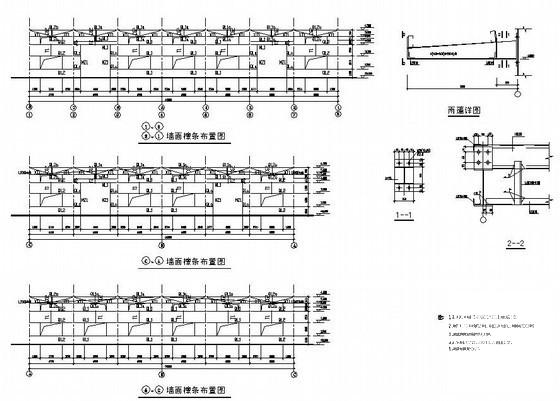

  • 36m单层钢结构厂房建筑结构设计图纸(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
