钢排架结构厂房施工大样图37Pcad平面布置图及节点详图,立面图
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：排架,桁架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：37张
-
设计年代：近代
该附件为：钢排架结构厂房施工图2020 37P，格式为CAD版本。
一、简介：
该项目位于贵州，为单层钢结构厂房(局部有夹层)，厂房长220.8m、宽80.4m、柱距为9.6m、7.6m，为焊接工字型柱(或钢矩管柱) 空间倒三角形，钢管桁架屋面组成的排架结构厂房，屋面排水坡度5%，墙面屋面均采用压型钢板 岩棉。
二、目录
钢
结构设计说明
、电焊标准节点、围护结构
节点详图
、危大工程说明、基础平面布置图、地梁平面布置及配筋图、基础大样图、柱脚锚栓平面布置图、钢柱平面布置图、钢结构夹层结构平面布置图、钢结构夹层板
节点图
、钢结构夹层板
节点图
、钢结构夹层梁平面布置图、钢结构夹层梁
节点图
、刚架及柱间支撑平面布置图、单向锥形空间桁架施工说明等
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

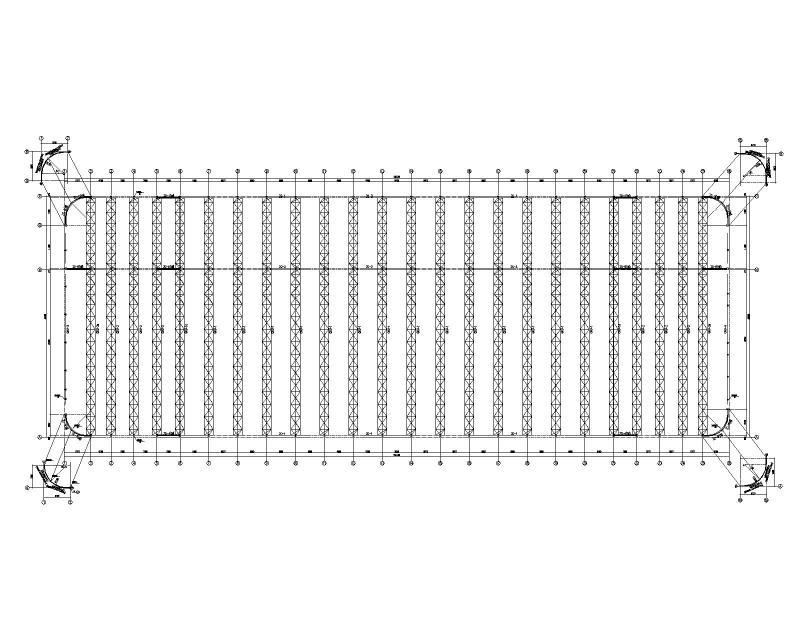

刚架及柱间支撑平面布置图 -

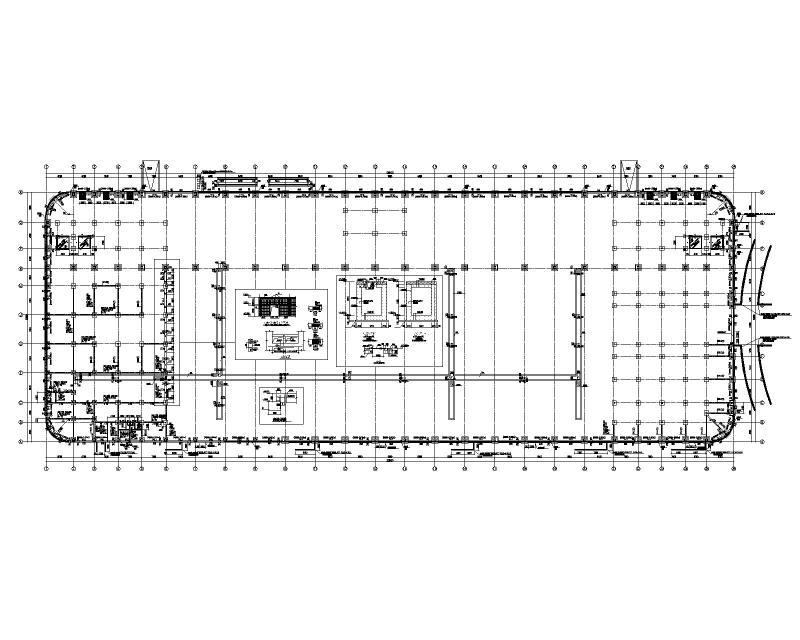

地梁平面布置及配筋图 -

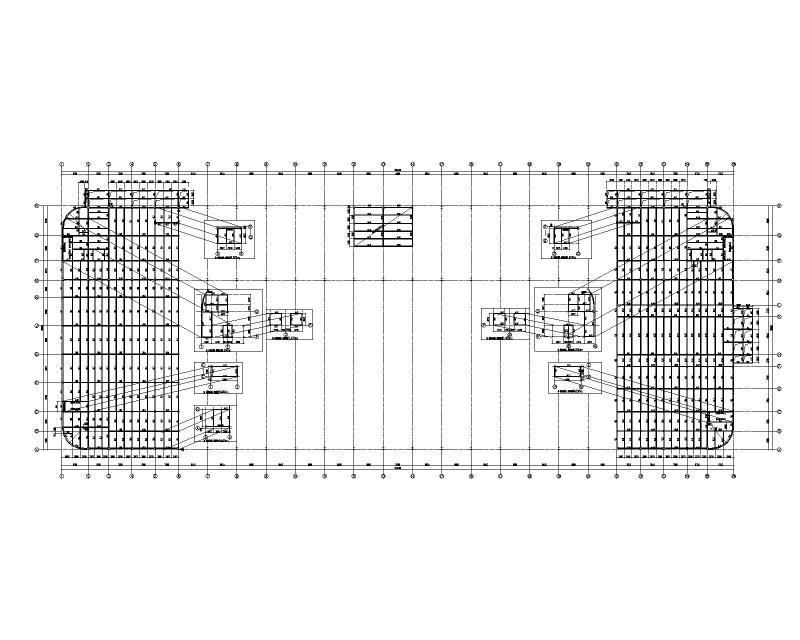

钢结构夹层结构平面布置图 -

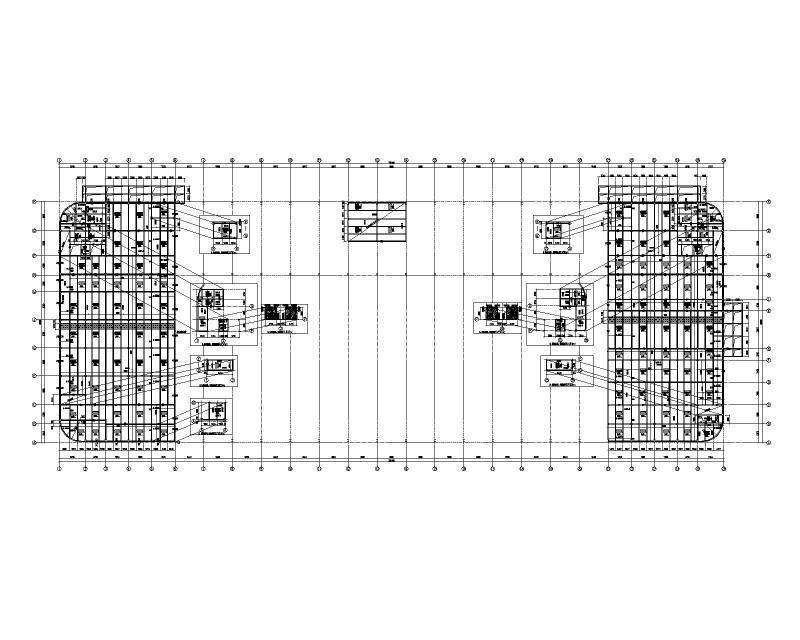

钢结构夹层梁平面布置图 -

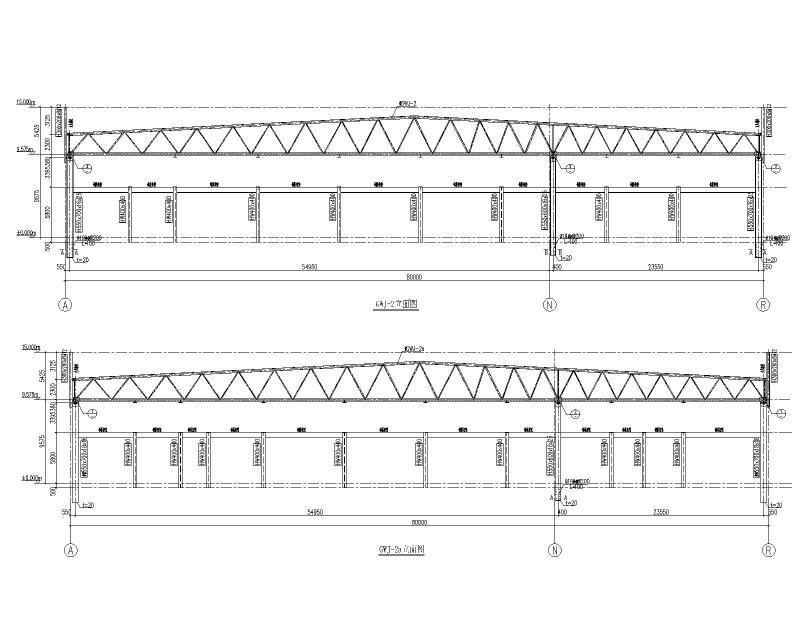

立面图 -
柱间支撑立面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：8.24 MB
- 收藏次数：0
-
文件名称：
附件-996877779775887805.rar
