单层钢结构门式刚架厂房施工大样图平面布置图及立面图
-
建筑类别：商业
-
建筑高度类型：单层建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.25kN/平方米
-
参考图纸：16张
-
设计年代：近代
该附件为：
单层钢结构门式刚架厂房施工图
，格式为CAD，共18张，。
一、项目概要：
-
建筑位于清镇市，为单层门式刚架结构。
-
占地面积为2059.36平方米，建筑面积2059.36平方米。结构檐口标高为7.9m，
-
该项目地形图采用的城市独立坐标系，高程体系为黄海高程体系，±0.000相当的绝对标高为1323.450m。
包含：钢
结构设计说明
，钢结构焊缝说明，项目工程清单，桩基设计说明，基础平面图，预埋螺栓平面布置图，钢柱平面布置图，屋面结构布置图，墙筋布置图，墙筋大样图 等共16张。
二、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

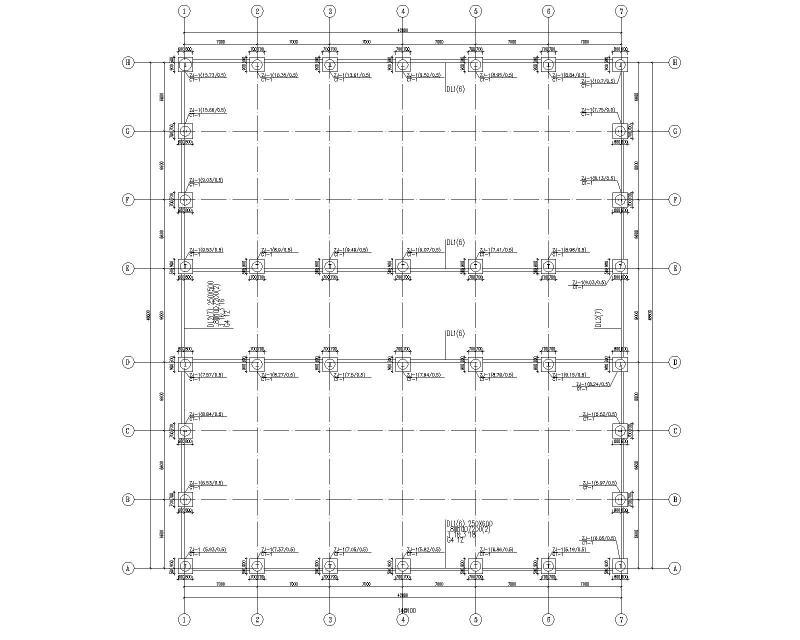

基础平面布置图 -
CJ-1 -

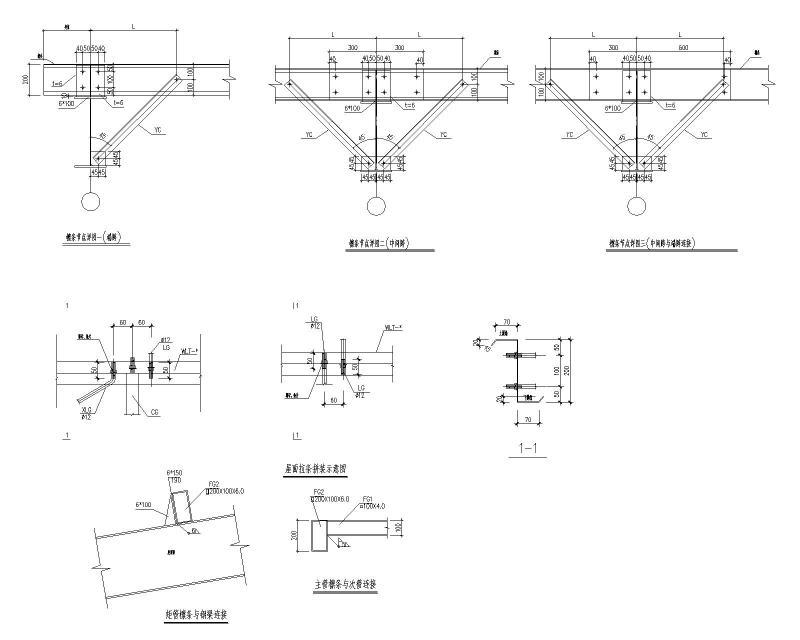

大样图 -

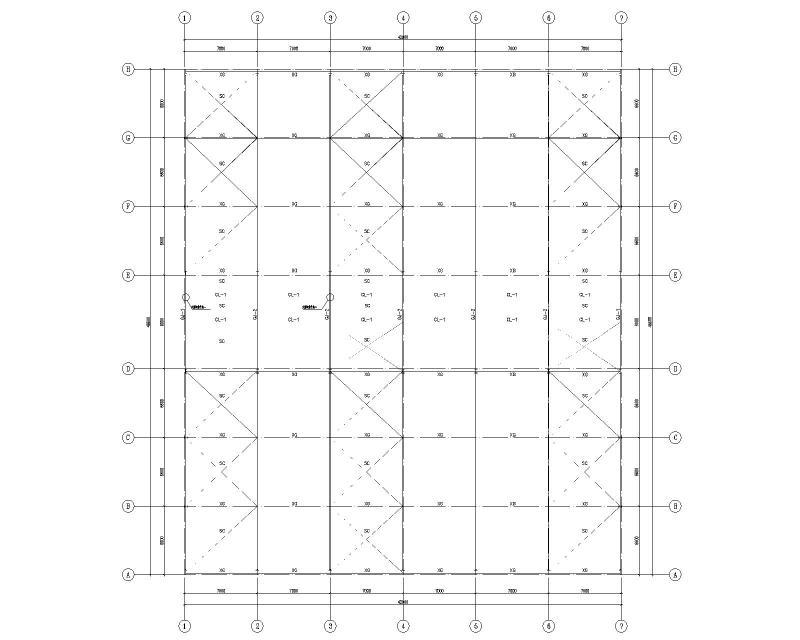

屋面结构布置图 -

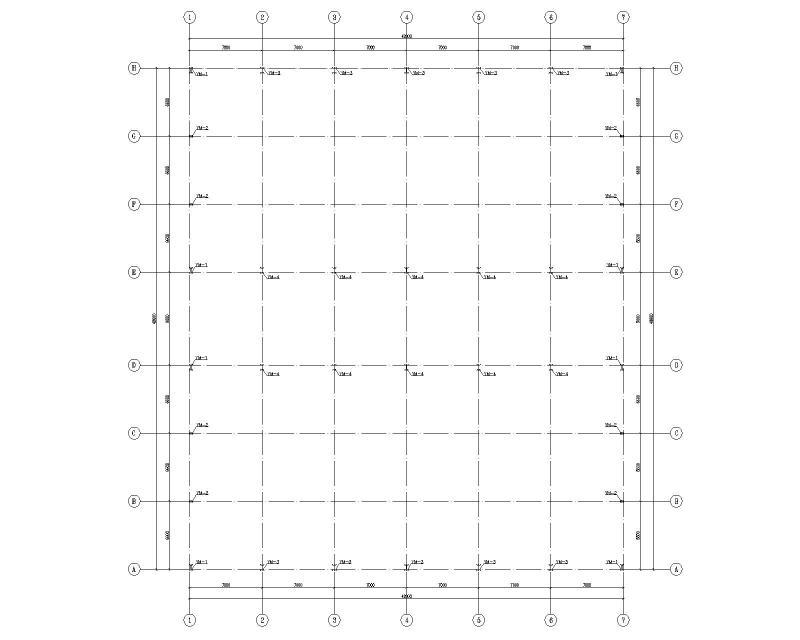

预埋螺栓平面布置图 -

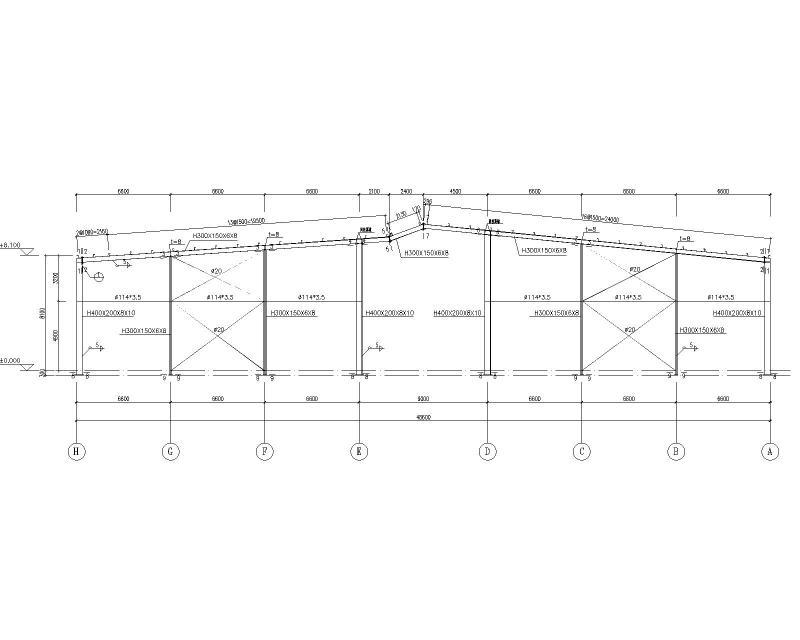

轴柱间支撑立面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2 MB
- 收藏次数：0
-
文件名称：
附件-996587696658095695.dwg
