隧道工程施工病害整治CAD图纸

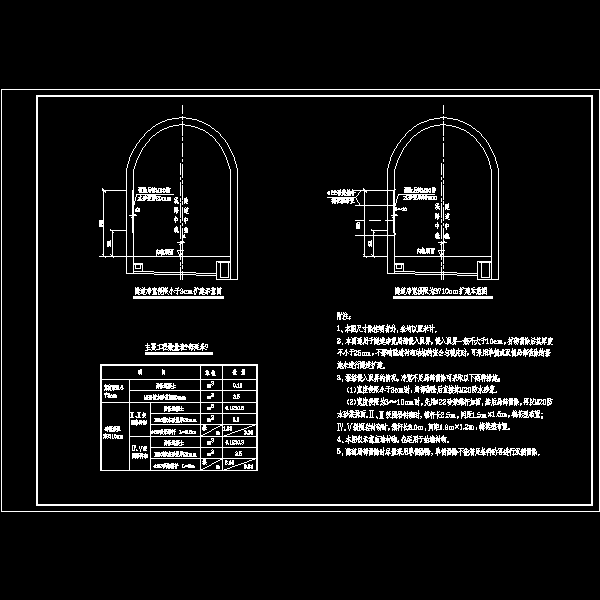

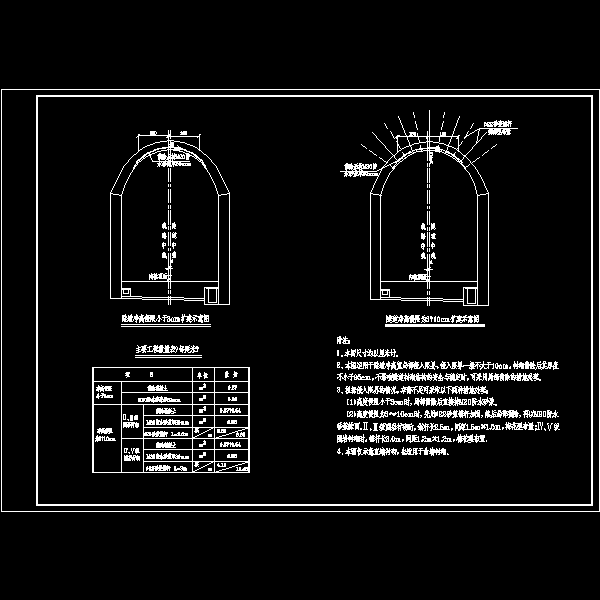

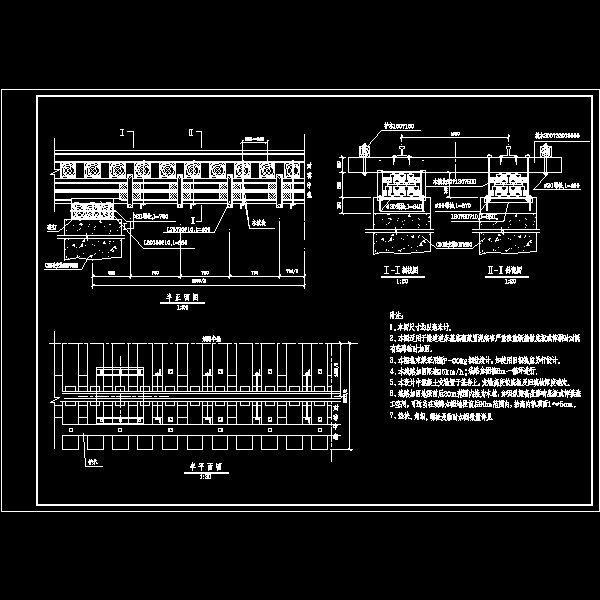

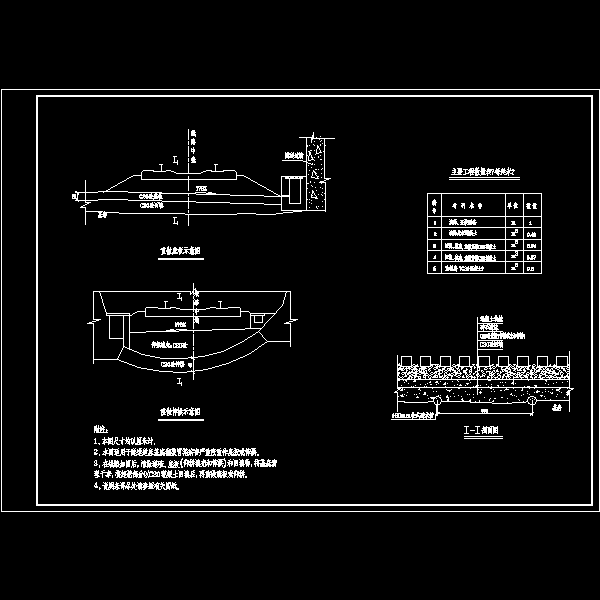

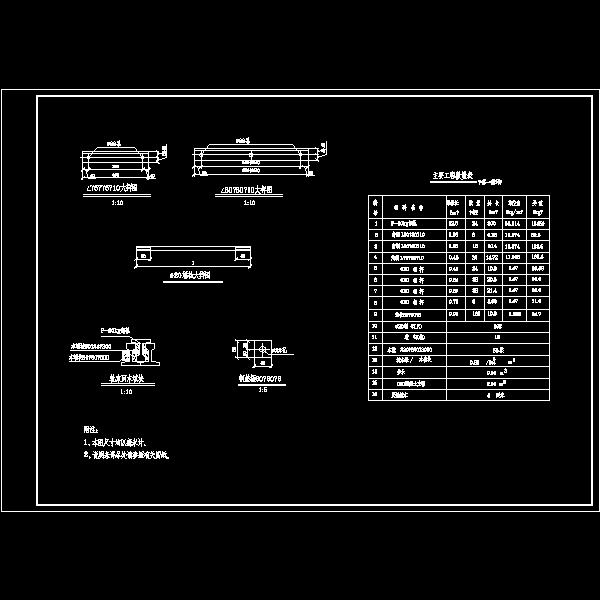

图1：适用于隧道净宽局部侵入限界，侵入限界一般不大于10cm，衬砌凿除后其厚度不小于25cm，不影响隧道衬砌结构的安全与稳定时，可采用单侧或双侧局部凿除的措施来进行隧道扩建。 　　 　　图2：排水槽一般应设在边墙施工缝处及起拱线附近，并结合拱部防水措施达到共同整治的目的。 　　 　　图3：适用于对拱部单个漏水点、一般渗漏水施工缝和裂缝采取凿槽填充瞬间堵漏防水剂进行处理。衬砌施工缝、裂缝的防水应同时结合边墙排水的施工来进行，达到将拱部范围内的地下水引排至边墙排水槽的目的。对衬砌渍水地段，拱部采用外刮涂优质防水涂料处理，边墙一般地段可不作处理，严重地段也应采用外刮涂优质防水涂料处理。 　　 　　图4：适用于衬砌壁后空洞病害处理。 　　 　　图5：适用于拱部衬砌存在大面积渗漏水，需进行拱部壁后注浆处理的地段。 　　 　　图6：适用于隧道内地下水丰富，且既有水沟坡度不顺，泄水孔过小，同时道床不洁，道床内水不能及时排出，致使隧道内线路翻浆冒泥较严重，影响行车安全的情况。 　　 　　图7：适用于普通混凝土枕碎石道床基底翻浆冒泥较严重地段整治。 　　 　　图8：适用于隧道道床基底翻浆冒泥病害严重段重新施做底板或仰拱时对既有线路临时加固。 　　 　　图9：适用于隧道道床基底翻浆冒泥病害严重段重作底板或仰拱。 　　 　　埋管注浆施工工艺流程图 　　……12张图
