跨径86.8m钢筋混凝土系杆拱桥主桥CAD施工图纸23张

  • 位置:江苏
  • 编制时间:2013
  • 跨径大小和多跨总长:86.8mm
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 主桥主体结构工程数量表
  • 桥型布置图
  • 主桥上部结构施工顺序图
  • 主桥上部结构一般构造图
  • 主跨拱片一般构造图
  • 系梁预应力
  • 主跨系杆普通钢筋图3

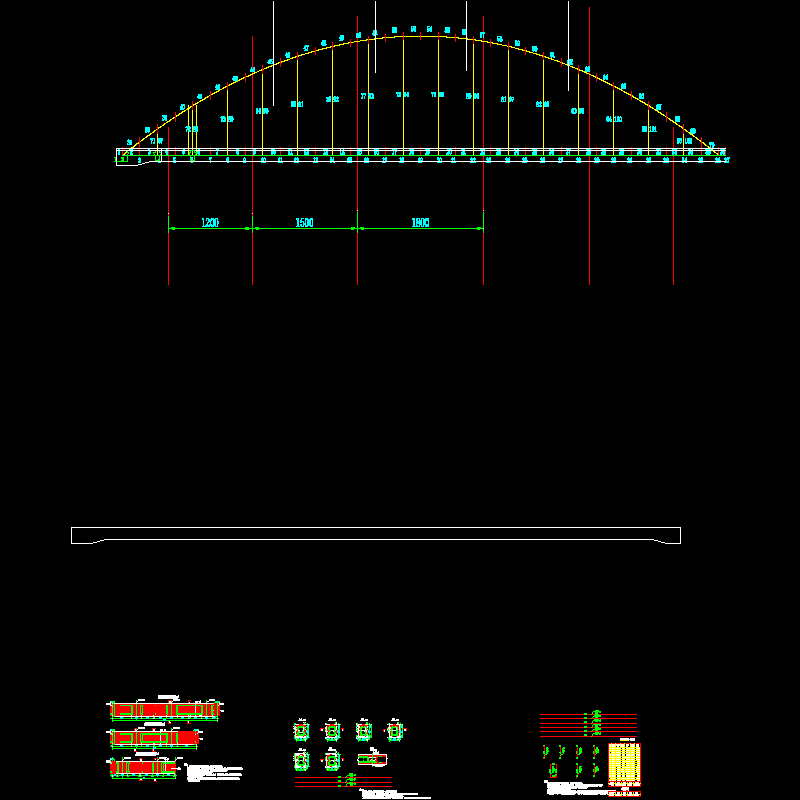

  • 主跨拱肋普通钢筋图
  • 主跨拱片端块件普通钢筋构造图2
  • 吊杆构造图2
  • 风撑配筋图
  • 端横梁一般构造及钢束布置图2
  • 中横梁一般构造及钢束布置图
  • 主桥端横梁钢筋构造(1650m)
  • 中横梁普通钢筋构造图(1650m)
  • 438cm行车道板中板配筋图
  • 438cm行车道板边板配筋图
  • 398cm行车道板中板配筋图
  • 398cm行车道板边板配筋图

附件详情

上部结构主桥为系杆拱桥,跨径86.8m钢筋混凝土系杆拱宽16.5m,引桥为空心板简支梁,下部为柱式墩埋置式台,钻孔灌注桩基础。设计荷载为公路-Ⅰ级。主跨拱桥采用GPZ II系列盆式橡胶支座,引桥空心板采用圆板式橡胶支座。主桥、引桥均采用预制吊装施工。通航净空为Bm=60米,Hm=7米。吊索采用带PES护层的平行钢丝成品索。引桥梁底至盖梁顶为15cm,主桥梁底至盖梁顶为30cm。
……共计23张,设计于2013年

主跨拱肋普通钢筋图

主跨拱片端块件普通钢筋构造图

398cm行车道板中板配筋图

吊杆构造图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

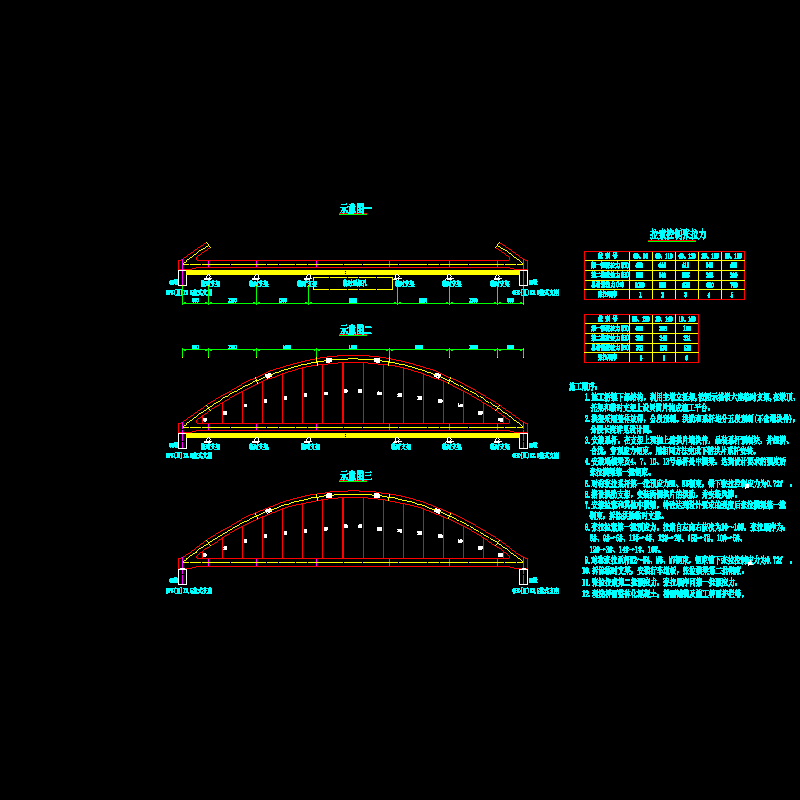

  • 06主桥上部结构施工顺序图.dwg
    06主桥上部结构施工顺序图.dwg

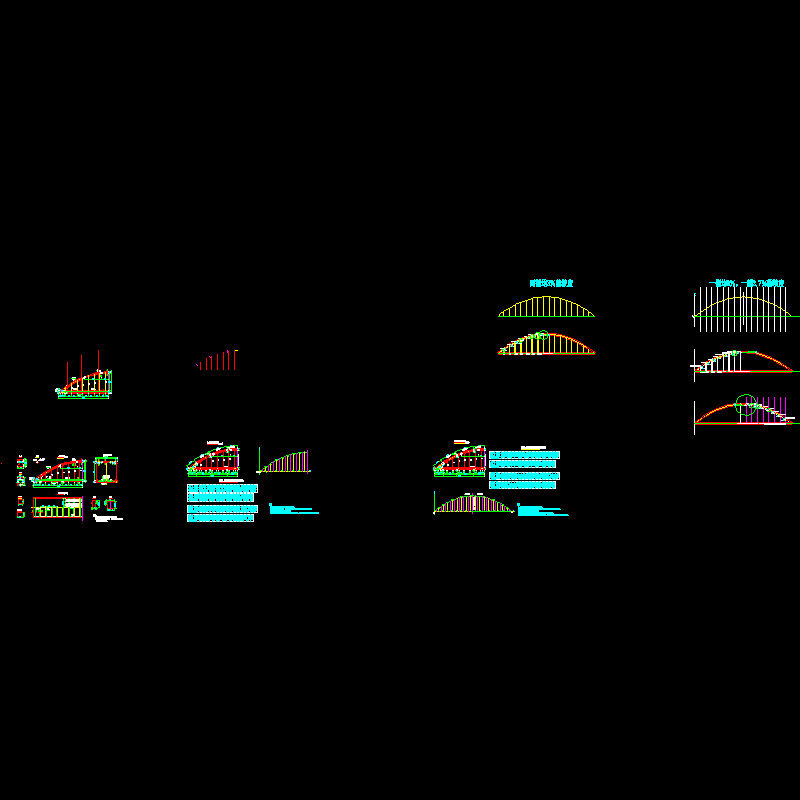

  • 0708主拱上部结构一般构造图1.dwg
    0708主拱上部结构一般构造图1.dwg

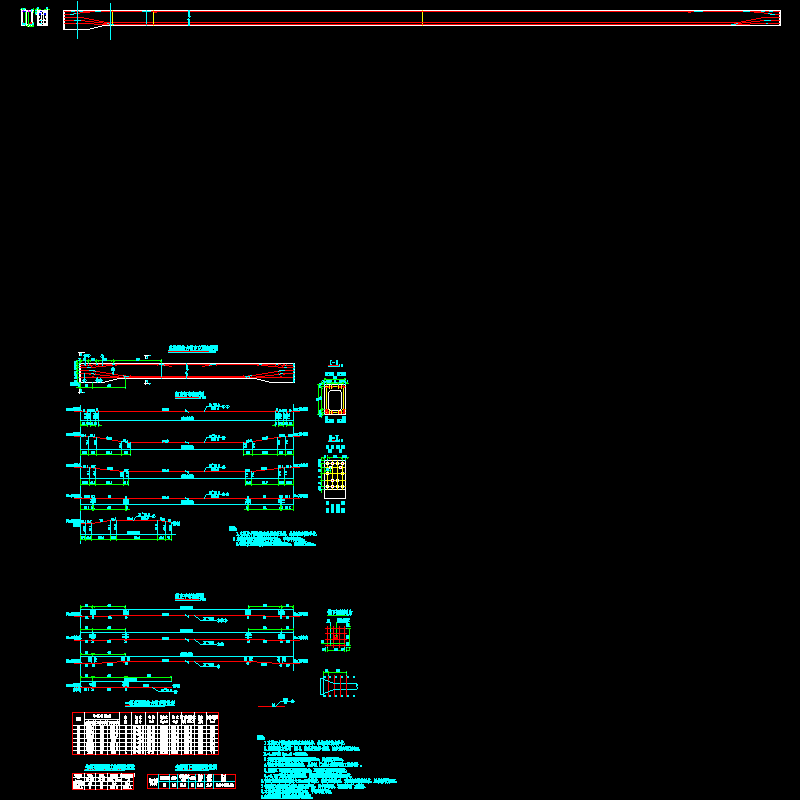

  • 09系梁预应力.dwg
    09系梁预应力.dwg
  • 10系杆钢筋构造图.dwg
    10系杆钢筋构造图.dwg
  • 11主跨拱肋普通钢筋构造图.dwg
    11主跨拱肋普通钢筋构造图.dwg

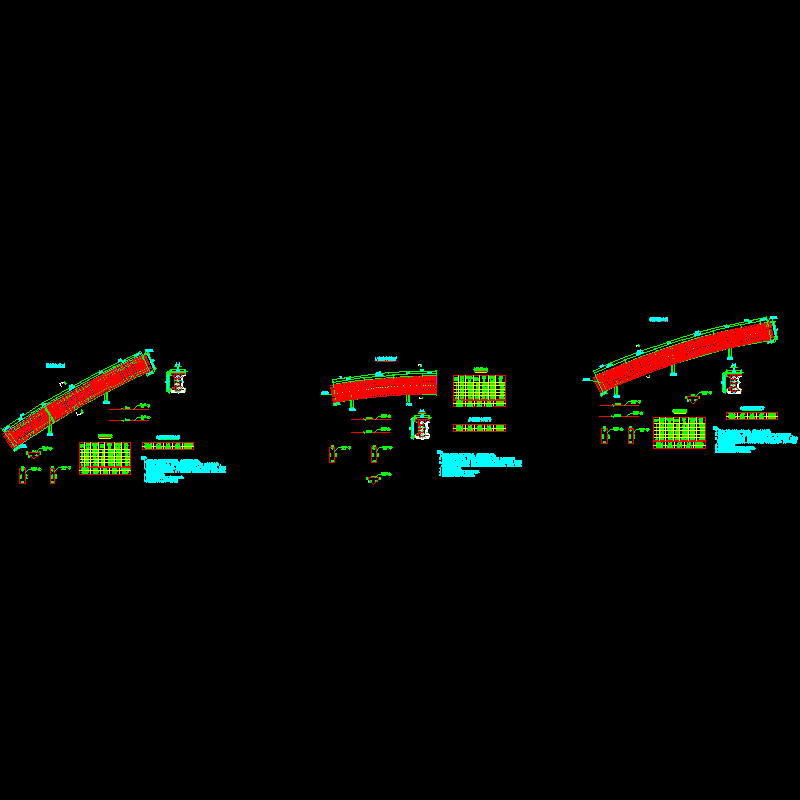

  • 12主跨拱片端块件普通钢筋构造图1.dwg
    12主跨拱片端块件普通钢筋构造图1.dwg
  • 12主跨拱片端块件普通钢筋构造图2.dwg
    12主跨拱片端块件普通钢筋构造图2.dwg
  • 13吊杆构造图.dwg
    13吊杆构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
