10×30m预应力混凝土T梁引桥全桥CAD施工图纸（54张）.dwg

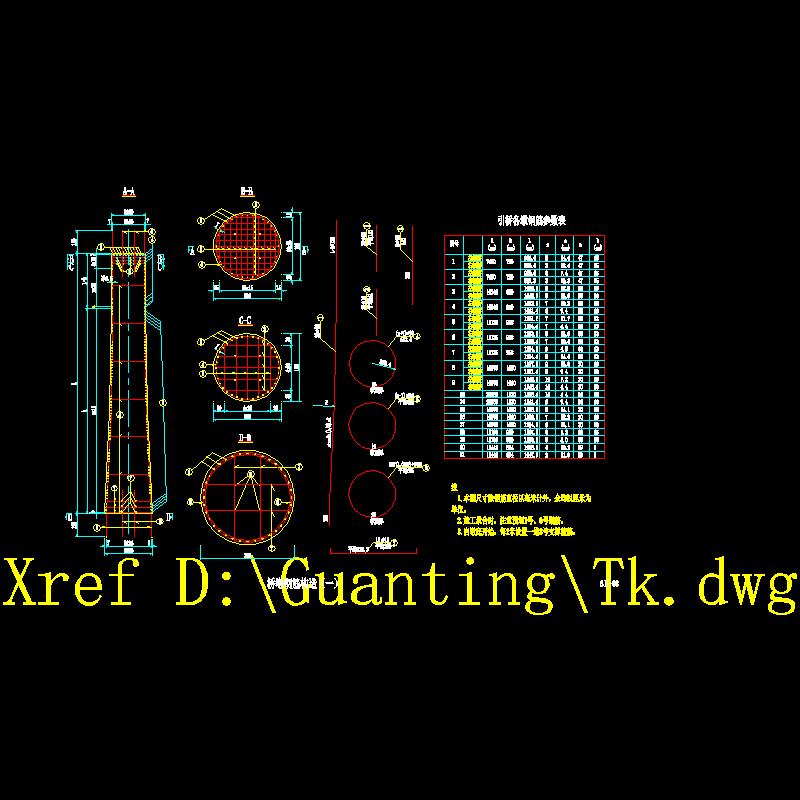

技术指标： 　　 1. 桥面宽度:桥面全宽27米,双幅分离,每幅横向布置为0.5 12 0.5米,中央分隔带宽1.0米。 　　 2. 桥面纵坡:0.5%,桥面横坡:2%。 　　 3. 设计荷载:汽车—超20级,挂车—120。 　　 4. 温度变化范围:-8.2oC～24.1oC，设计合拢温度5～10oC。 　　 5. 地震基本烈度:Ⅷ度。 　　...... 　　设计范围： 　　 内容包括南、北引桥桥台构造、桥墩构造、下部基础桩基、承台构造、上部预应力混凝土T梁构造、现浇整体桥面板构造、支座及伸缩缝布置等。 　　...... 　　设计要点： 　　 1.南、北引桥上部结构均采用10×30米一联预应力混凝土T梁，先简支、后连续,桥面纵坡0.5%,桥面全宽27米,双幅分离,每幅为7片T梁。 　　 2.本桥位于xx国道上,目前交通中运煤重车占有较大比例,考虑这一重交通特点,如采用桥面连续,则桥面容易损坏,使用寿命短,行车条件亦差，为保证大桥的使用寿命,本桥设计采用先简支、后连续结构,每幅由7片梁高为1.5米的预制预应力T梁组成,一孔T梁中部不设横隔梁,7片T梁通过端部强大的横隔梁及厚为25厘米的整体现浇桥面板形成较好的整体结构,这种结构,既加强了结构的整体性和承载力,又能方便预制施工,模板简单,有利于提高工效和保证混凝土施工质量。 　　...... 　　设计于2000年，共包含CAD设计图54张。
