特大桥(160m上承式钢箱拱)CAD施工方案图纸设计(中央分隔带)

桥跨布置为2×30(T梁) 160(钢筋砼箱形拱) 1×30(T梁)。设计桥梁起点桩号为K101 339.00,终点桩号为K101 615.16,桥梁总长276.16m。   二、技术标准    1.设计荷载:汽车—超20级,挂车—120。    2.设计车速:80KM/h。    3.桥梁宽度:0.5(防撞护栏) 11.0(行车道) 1.5(中央分隔带防撞墙)    11.0(行车道) 0.5(防撞护栏)=24.5m    4.气温:平均气温15.7℃,极端最高温度36.9℃    5.地震烈度:桥区地震烈度Ⅵ    6.设计洪水频率:    7.设计最大风速:   共有图纸86张

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

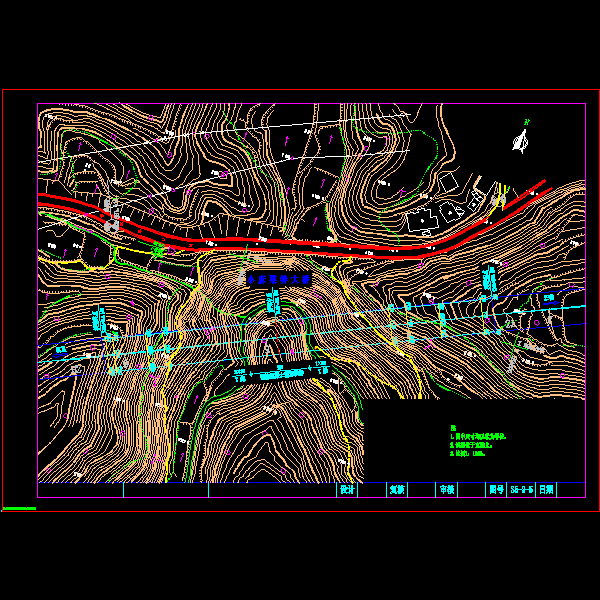

  • 特大桥(160m上承式钢箱拱)CAD施工方案图纸设计(中央分隔带) - 1
    第 1 张图

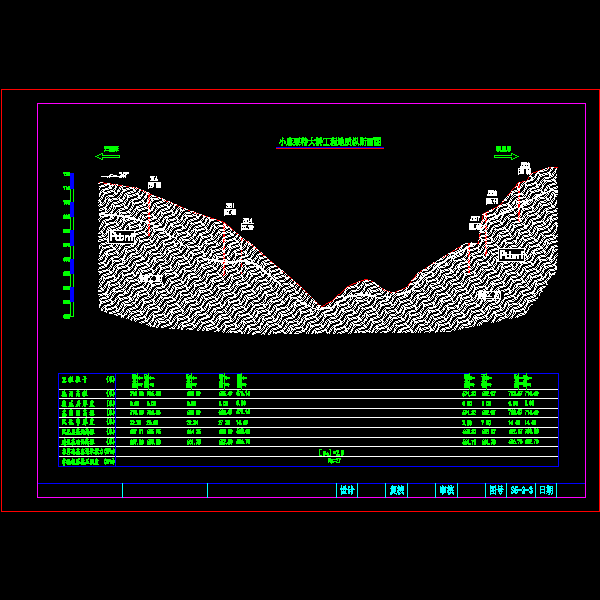

  • 特大桥(160m上承式钢箱拱)CAD施工方案图纸设计(中央分隔带) - 2
    第 2 张图

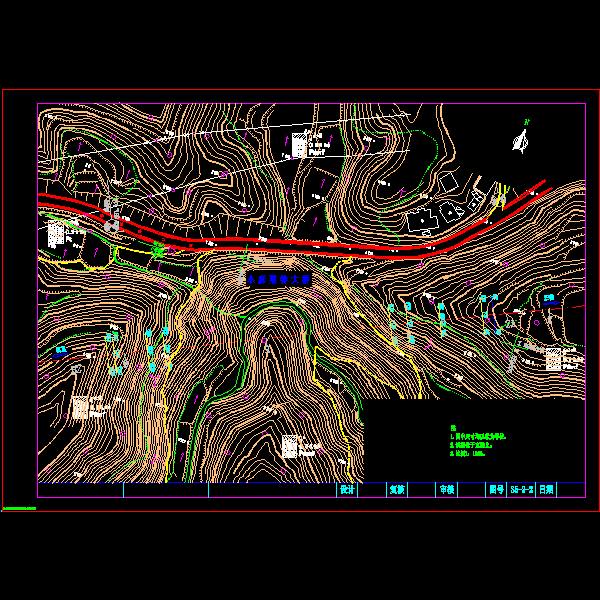

  • 特大桥(160m上承式钢箱拱)CAD施工方案图纸设计(中央分隔带) - 3
    第 3 张图

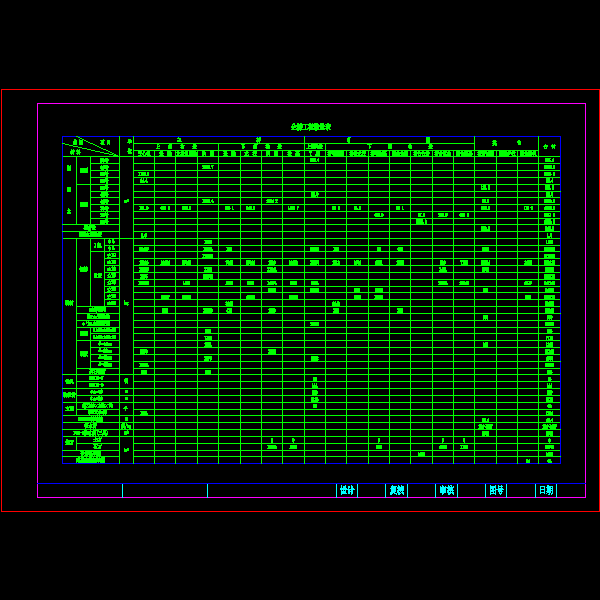

  • 特大桥(160m上承式钢箱拱)CAD施工方案图纸设计(中央分隔带) - 4
    第 4 张图
  • 特大桥(160m上承式钢箱拱)CAD施工方案图纸设计(中央分隔带) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
