路道路排水工程CAD施工方案图纸设计(中央分隔带)

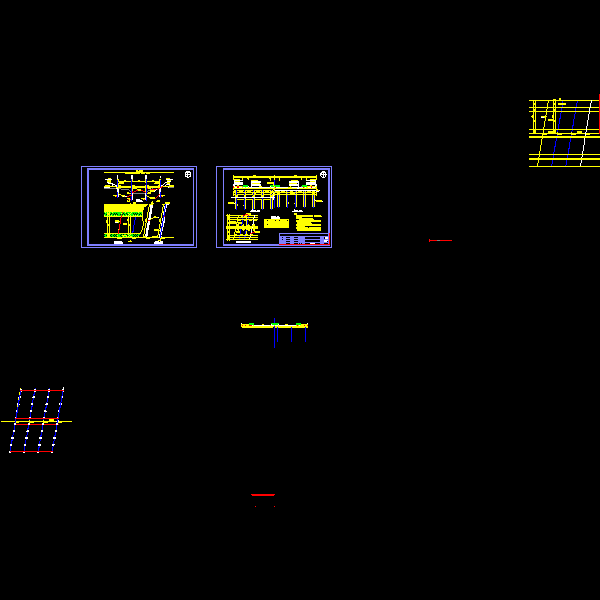

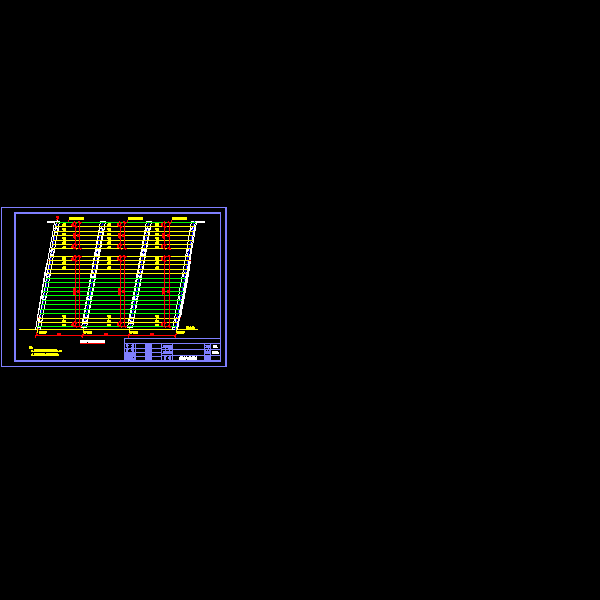

二、附件详情 　　 桥梁跨径布置为3跨13米钢筋混凝土空心板简支梁，3孔一联做成桥面连续，桥宽60.5米。桥梁修筑起点桩号为：53 50.913，桥梁修筑终点桩号：54 02.693，包括桥头填土范围。 　　三、技术标准 　　（一） 设计标准 　　1、设计荷载：汽车荷载：城－A，人群4.0kPa。 　　 　　2、设计地震基本烈度Ⅶ度，设置抗震措施。 　　3、桥面纵坡：0.3%，竖（凸）曲线半径R15000m。 　　4、桥梁横披：车行道2.0%，人行道2.0%（盖梁调整）。 　　5、通航标准：无通航要求。 　　6、防洪标高：20.1米。 　　7、横断布置： 　　0.25米（栏杆） 6.5米（人行道和非机动车道） 4.0米（机非分隔带，植绿化） 16.0米（机动车道） 7.0米（中央分隔带，植绿化） 16.0米（机动车道） 4.0米（机非分隔带，植绿化） 6.5米（人行道和非机动车道） 0.25米（栏杆）=60.5米。 　　8、桥面铺装： 　　桥面铺装采用混合式作法，即面层为4cm细粒式沥青混凝土加5cm中粒式沥青混凝土，平整层则采用C40防水混凝土，抗渗标号为W6，厚度为10cm，需加入2～3％的XYPEX的掺和剂，桥面平整层中均加铺D8焊接钢筋网。防水混凝土顶面和沥青混凝土底面间尚有一层防水涂料。 　　 　　共有图纸39张
